미분을 활용한 이미지 처리 – 엣지 검출 알고리즘의 수학적 구조

1. 서론

1.1. 탐구 동기

저는 컴퓨터공학자를 목표로 삼고 있으며, 수학이 실제 컴퓨터 기술에 어떻게 응용되는지에 대해 꾸준히 관심을 가져왔습니다. 최근 인공지능, 자율주행, 의료 영상 등 첨단 분야에서 이미지 처리 기술이 핵심적인 역할을 한다는 사실을 접하면서, 이미지 처리의 수학적 원리에 대해 더욱 깊이 탐구하고 싶다는 생각이 들었습니다. 특히 수학2에서 학습한 미분 단원은 함수의 변화율을 다루는 중요한 내용이었는데, 이 변화율의 개념이 이미지에서 경계(엣지)를 검출하는 데 어떻게 활용되는지 궁금증이 생겼습니다. 교과서에서는 미분이 곡선의 기울기, 변화율, 그리고 최대·최소값 탐구 등 다양한 상황에 적용된다고 설명합니다. 하지만 실제로 미분이 컴퓨터공학의 이미지 처리 분야에서 어떻게 사용되는지에 대한 구체적인 사례는 쉽게 접하기 어려웠습니다. 기존 선행 연구에서는 소벨(Sobel) 필터, 라플라시안(Laplacian) 필터 등 미분 연산을 응용한 엣지 검출 알고리즘이 널리 활용되고 있음을 다루고 있지만, 고등학교 수준에서 미분의 개념과 이미지 처리의 연결 고리를 명확히 설명해주는 자료는 부족하다고 느꼈습니다. 이런 배경에서, 교과서에서 배운 미분의 원리가 실제 이미지 처리 알고리즘에 어떻게 녹아들어 있는지 직접 탐구해보고자 본 연구를 시작하게 되었습니다.

1.2. 탐구 목적

이 보고서의 목적은 미분의 수학적 개념이 이미지 처리에서 엣지(경계선) 검출에 어떻게 적용되는지 체계적으로 이해하는 데 있습니다. 구체적으로는, 1차 및 2차 미분이 이미지 내 밝기 변화와 어떤 관련이 있으며, 이 원리가 대표적인 엣지 검출 알고리즘(예: 소벨, 라플라시안 필터)에 어떻게 반영되는지 분석하는 것을 목표로 삼았습니다. 이를 통해 미분법이 현실의 데이터(이미지)에서 경계선을 찾는 데 어떻게 활용되는지, 그리고 교과서에서 배운 수학적 원리가 첨단 컴퓨터공학 기술과 어떻게 융합되는지 구체적으로 탐구하고자 합니다.

1.3. 탐구 범위

본 탐구에서는 미분의 기본 개념과 이미지의 수학적 해석, 그리고 엣지(경계선)의 정의와 변화율의 관계를 이론적으로 고찰합니다. 이후, 소벨 필터와 라플라시안 필터 등 대표적인 엣지 검출 알고리즘의 수학적 구조를 분석하고, 실제 이미지에서 미분 연산이 어떻게 적용되는지 사례를 통해 살펴볼 예정입니다. 행렬(커널) 연산 등 고급 수학적 도구는 간단히 언급하는 수준에 그치고, 미분의 변화율 개념과 이미지 처리의 연결성에 집중합니다. 마지막으로, 엣지 검출 기술의 다양한 응용 분야와 앞으로의 심화 연구 방향에 대해 논의하고자 합니다.

2. 이론적 배경

2.1. 미분의 기본 개념

수학2 교과과정에서 미분은 함수의 변화율을 구하는 도구로 정의됩니다. 함수 $y=f(x)$의 도함수 $f'(x)$는 $x$가 미세하게 변할 때 $y$가 얼마나 변하는지를 나타내며, 기하적으로는 곡선의 한 점에서의 접선의 기울기와 같습니다. 예를 들어, $y=x^n$의 도함수는 $y'=nx^{n-1}$로, 이 공식은 $n$이 자연수일 때뿐 아니라, 실수일 때까지 확장됩니다. 1차 미분은 변화율 자체를, 2차 미분은 변화율의 변화, 즉 곡률을 의미합니다. 이러한 미분의 개념은 곡선의 기울기, 최대·최소값, 함수의 증감 구간 분석 등 다양한 맥락에서 활용됩니다.

2.2. 이미지와 함수

이미지는 수많은 픽셀로 이루어진 2차원 데이터로, 각 픽셀은 밝기나 색상 값을 가집니다. 수학적으로 이미지는 $f(x, y)$라는 2차원 함수로 해석할 수 있습니다. 여기서 $x, y$는 각각 이미지의 가로·세로 좌표, $f(x, y)$는 해당 위치의 밝기 값입니다. 즉, 이미지는 밝기라는 값을 가진 2차원 함수의 한 예시라 할 수 있습니다. 이처럼 이미지를 함수로 해석하면, 미분 등 수학적 도구를 적용할 수 있는 기반이 마련됩니다.

2.3. 엣지(Edge)와 변화율

엣지는 이미지에서 밝기 값이 급격하게 변하는 경계선을 의미합니다. 예를 들어, 흰 벽과 검은 물체가 만나는 부분, 혹은 사물의 윤곽선이 엣지에 해당합니다. 수학적으로는 $f(x, y)$의 값이 짧은 거리에서 크게 바뀌는 지점이 엣지입니다. 1차 미분값이 크다는 것은 곧 밝기 변화가 급격하다는 뜻이고, 2차 미분값은 변화율 자체가 급격히 달라지는 지점을 포착합니다. 실제로 교과서에서 다루는 도함수의 기하적 의미(기울기)와, 곡률(2차 미분)은 이미지의 경계 탐지와 밀접하게 연결됩니다.

3. 본론

3.1. 엣지 검출의 원리

엣지 검출은 이미지 내에서 경계선을 찾아내는 과정입니다. 이 과정의 핵심은 미분, 그중에서도 1차 미분의 변화율 개념을 이미지의 밝기 값에 적용하는 것입니다. 1차 미분은 함수의 기울기를 의미하므로, 이미지의 한 방향(예: $x$축)으로 연속된 픽셀의 밝기 차이를 계산하면, 그 변화율이 큰 부분이 곧 엣지가 됩니다. 예를 들어, 밝기가 10에서 200으로 급격히 변하는 지점에서는 미분값이 큽니다. 이와 달리 완만하게 변화하는 부분은 미분값이 작아, 엣지로 인식되지 않습니다.

2차 미분은 변화율의 변화, 즉 곡률을 측정합니다. 이미지에서 2차 미분값이 0이 되는 지점(변곡점)은 밝기 변화가 가장 급격한 위치, 즉 엣지의 중심에 해당합니다. 실제로는 1차 미분으로 엣지 후보를 찾고, 2차 미분으로 그 위치를 더 정밀하게 결정하는 방식이 널리 쓰입니다. 또한, 노이즈(잡음)로 인해 잘못된 엣지가 검출되는 문제를 완화하기 위해, 미분 연산 전에 이미지를 부드럽게(평활화) 처리하는 과정이 추가되기도 합니다.

이처럼 엣지 검출의 수학적 원리는 교과서에서 배우는 미분의 변화율, 도함수의 기하적 의미, 그리고 2차 미분의 곡률 개념이 실제 데이터(이미지)에 적용되는 구체적 사례라 할 수 있습니다.

3.2. 대표적 엣지 검출 알고리즘

소벨(Sobel) 필터

소벨 필터는 1차 미분을 근사하는 대표적인 엣지 검출 알고리즘입니다. 이미지를 $x$축(가로)과 $y$축(세로) 방향으로 각각 미분하는데, 실제로는 각 픽셀 주변의 밝기 차이를 계산하는 작은 행렬(커널)을 이용합니다. 예를 들어, 3x3 크기의 소벨 커널을 한 픽셀에 적용하면, 그 픽셀을 중심으로 주변 8개 픽셀과의 밝기 차이를 가중합하여 변화율을 추정합니다. 이때, 커널의 값은 미분 공식의 근사값을 따릅니다.

소벨 필터는 수평, 수직 방향의 엣지를 각각 검출할 수 있으며, 두 방향의 결과를 합쳐 최종 엣지 이미지를 만듭니다. 이 방식은 실제 미분 연산을 직접 수행하는 대신, 근사적으로 밝기 변화율을 계산한다는 점에서, 교과서의 미분 공식이 실제 데이터 처리에 어떻게 적용되는지 보여줍니다.

라플라시안(Laplacian) 필터

라플라시안 필터는 2차 미분을 근사하여 엣지를 검출하는 알고리즘입니다. 2차 미분은 변화율의 변화, 즉 곡률이 큰 부분을 찾아내므로, 라플라시안 필터는 밝기 변화가 가장 급격하게 일어나는 위치를 정밀하게 포착합니다. 이 필터 역시 3x3 또는 5x5 크기의 행렬을 사용하며, 방향에 상관없이 엣지를 감지할 수 있다는 특징이 있습니다.

다만, 2차 미분은 잡음에 민감하다는 단점이 있어, 실제로는 소벨 필터 등 1차 미분 기반 알고리즘과 함께 사용하거나, 이미지 평활화(블러링) 과정을 선행하는 경우가 많습니다. 라플라시안 필터의 수학적 구조 역시 교과서에서 다루는 2차 미분 공식과 직접적으로 연결됩니다.

※ 행렬(커널) 연산은 실제 컴퓨터에서 미분을 근사하기 위한 수단입니다. 고등학교 교과 수준에서는 각 픽셀 주변의 밝기 차이를 계산한다는 원리만 이해해도 충분합니다.

3.3. 실제 이미지 예시

이미지에서 밝기 값이 갑자기 변하는 부분을 1차원 그래프로 나타내면, 완만한 곡선이 아니라 급격한 상승이나 하강이 나타납니다. 예를 들어, 흰 배경에서 검은 선이 등장하는 부분에서는 밝기 값이 255에서 0으로 급격히 떨어집니다. 이 구간에서 미분값은 절댓값이 매우 커집니다.

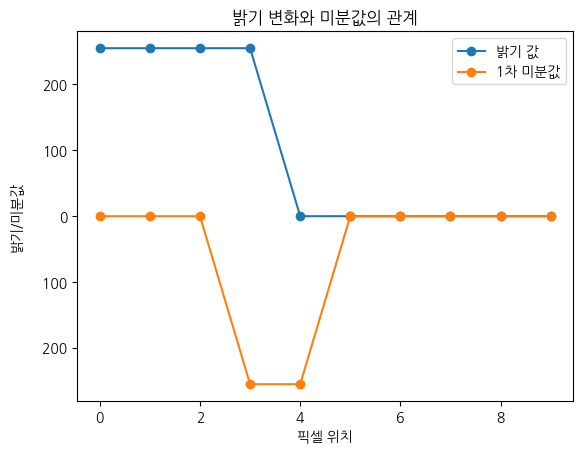

위 그래프는 픽셀 위치에 따른 밝기 값(파란색)과 1차 미분값(주황색)의 변화를 보여줍니다. 밝기가 급격히 변하는 구간에서 미분값이 크게 튀는 것을 확인할 수 있으며, 이 지점이 엣지(경계선)에 해당합니다.

실제 엣지 검출 알고리즘을 적용하면, 원본 이미지에서는 사물의 경계가 뚜렷하지 않을 수 있지만, 소벨 필터를 거친 후에는 경계선이 강조되어 윤곽이 명확해집니다. 엣지 검출 전후 이미지를 비교해보면, 사물의 테두리나 중요한 구조가 더욱 뚜렷하게 드러나는 것을 확인할 수 있습니다. 이 과정은 교과서에서 배운 미분의 변화율 개념이 실제 데이터에 어떻게 적용되는지 보여주는 구체적인 사례입니다.

[이미지: 소벨 필터 적용 전후 비교]

3.4. 응용 분야

엣지 검출 기술은 다양한 분야에서 핵심적으로 활용됩니다. 예를 들어, 얼굴 인식 시스템에서는 사람 얼굴의 윤곽선을 찾아 특징점을 추출합니다. 자율주행 자동차는 도로의 차선이나 장애물을 인식하기 위해 엣지 검출을 사용합니다. 의료 영상 분야에서는 CT나 MRI 이미지에서 장기나 종양의 경계를 찾는 데 활용됩니다. 이처럼 엣지 검출은 컴퓨터가 이미지를 이해하고 해석하는 데 필수적인 기술로 자리 잡고 있습니다.

엣지 검출이 실제로 적용되는 과정에서, 미분법의 수학적 원리가 현실의 복잡한 데이터(이미지)와 어떻게 만나는지, 그리고 그 한계와 가능성은 무엇인지 탐구하는 것은 컴퓨터공학뿐 아니라 수학적 사고력의 확장에도 중요한 의미를 갖습니다.

4. 결론

4.1. 탐구 내용 정리

이번 탐구의 출발점은 "미분이 실제 이미지 처리, 특히 엣지 검출 알고리즘에서 어떻게 적용되는가?"라는 근본적 의문에서 비롯되었습니다. 수학2 교과서에서 배운 미분의 변화율 개념이, 컴퓨터공학의 핵심 기술인 이미지 처리 분야에서 실질적으로 어떤 역할을 하는지 구체적으로 이해하고자 했습니다. 첫 번째로, 이미지를 2차원 함수로 해석하고, 각 픽셀의 밝기 값을 함수값으로 보았을 때, 밝기가 급격히 변하는 부분이 바로 엣지임을 확인했습니다. 이때 1차 미분값이 큰 지점이 엣지라는 사실은, 교과서에서 배운 "도함수의 절댓값이 클수록 변화가 급격하다"는 이론과 정확히 일치합니다. 실제로 소벨(Sobel) 필터와 같은 알고리즘이 1차 미분을 근사하여, 각 픽셀 주변의 밝기 변화율을 계산한다는 점에서, 수학적 공식이 현실 문제 해결에 구체적으로 적용되는 모습을 확인할 수 있었습니다. 두 번째로, 2차 미분의 개념이 엣지의 위치를 더욱 정밀하게 결정하는 데 쓰인다는 점이 인상적이었습니다. 라플라시안(Laplacian) 필터는 2차 미분을 근사하여, 변화율의 변화가 극대화되는 지점을 엣지로 인식합니다. 이는 단순히 변화율이 큰 곳만 찾는 것이 아니라, 변화율의 변화까지 고려함으로써 더 정확한 경계 검출이 가능하다는 점을 보여줍니다. 이는 처음 예상했던 "1차 미분만으로 충분하다"는 단순한 가설과 달리, 복합적인 수학적 원리가 유기적으로 작동해야 실제 데이터의 복잡성을 다룰 수 있음을 깨닫게 했습니다. 세 번째로, 실제 이미지에 소벨 필터를 적용해본 결과, 원본 이미지에서는 잘 보이지 않던 사물의 윤곽이 명확하게 드러나는 것을 직접 확인했습니다. 밝기 변화 그래프를 그려보았을 때, 밝기 값이 급격히 변하는 구간에서 미분값이 크게 튀는 현상을 관찰할 수 있었고, 이는 알고리즘이 엣지를 검출하는 원리와 일치했습니다. 이 과정에서 "미분값이 0이 되는 지점(변곡점)이 엣지의 중심"이라는 수학적 해석이 실제 이미지 처리에 어떻게 적용되는지 명확히 이해할 수 있었습니다. 이처럼, 이번 탐구를 통해 미분의 변화율과 곡률(2차 미분) 개념이 단순한 이론을 넘어, 실제 컴퓨터공학의 이미지 처리 기술에 핵심적으로 녹아들어 있음을 확인했습니다. 또한, 기존에 예상했던 "미분 공식만 알면 엣지 검출이 가능하다"는 단순한 시각에서 벗어나, 데이터의 복잡성, 잡음 처리, 다양한 방향성 등 현실적 변수까지 고려해야 한다는 점을 체감했습니다.

4.2. 소감 및 평가

탐구를 시작할 때는 미분이 이미지 처리에 어떻게 쓰이는지 단순히 원리만 파악하면 될 것이라고 생각했습니다. 하지만 실제로 소벨, 라플라시안 필터의 구조와 원리를 조사하고, 직접 이미지에 적용해보는 과정에서, 수학적 개념이 현실 문제 해결에 어떻게 구체적으로 변형·응용되는지 깊이 이해할 수 있었습니다. 가장 인상적이었던 순간은, 이미지의 밝기 변화 그래프를 그리고, 그 변화율(미분값)이 급격히 커지는 지점이 실제로 엣지와 정확히 일치한다는 사실을 직접 확인했을 때였습니다. 이 과정에서, 교과서에서 배운 미분의 기하적 의미(기울기, 곡률)가 현실의 데이터(이미지) 분석에 그대로 적용된다는 점이 매우 신기하게 느껴졌습니다. 또한, 엣지 검출 알고리즘을 공부하면서, 단순히 수학적 공식만 적용하는 것이 아니라, 잡음(노이즈) 처리, 방향성 고려, 실제 데이터의 불연속성 등 다양한 현실적 문제가 함께 고려되어야 함을 깨달았습니다. 예를 들어, 미분 연산만 적용하면 잡음이 강조되어 잘못된 엣지가 검출될 수 있으므로, 평활화(블러링)와 같은 추가적 처리가 필요하다는 점은, 실제 문제 해결이 단순한 공식 적용을 넘어선다는 사실을 보여주었습니다. 이번 탐구를 통해, 단순히 수학 문제를 푸는 것에서 벗어나, 수학적 사고를 실제 기술과 연결하는 융합적 시각을 기를 수 있었습니다. 특히, 미분법이 컴퓨터공학, 인공지능, 데이터 분석 등 다양한 첨단 분야와 어떻게 연결되는지 구체적으로 체감할 수 있었고, 앞으로 진로를 준비하는 데 큰 동기와 자신감을 얻었습니다. 한편, 탐구 과정에서 한계도 분명히 느꼈습니다. 예를 들어, 행렬 연산이나 고급 통계적 기법 등은 아직 익숙하지 않아, 알고리즘의 세부 구현이나 성능 평가에는 깊이 접근하지 못했습니다. 또한, 다양한 엣지 검출 알고리즘(예: 캐니, 프리윗 등)과의 비교나, 실제 영상 데이터(동영상 등) 적용까지 확장하지 못한 점도 아쉬움으로 남았습니다. 하지만 이러한 한계는 앞으로 더 깊이 공부하고, 실제 코딩 실습이나 심화 탐구를 통해 극복할 수 있을 것이라 생각합니다.

4.3. 향후 계획

이번 탐구를 통해 미분이 이미지 처리 기술의 핵심 원리임을 확인했지만, 여전히 미진한 부분과 새로운 궁금증이 남아 있습니다. 앞으로는 다음과 같은 구체적 계획을 세워 추가 탐구를 진행하고자 합니다. 첫째, 실제 행렬(커널) 연산과 벡터 연산의 원리를 수학적으로 더 깊이 공부할 계획입니다. 이를 위해 선형대수 교재와 대학 수준의 영상처리 입문서를 참고하고, Python이나 OpenCV와 같은 프로그래밍 도구를 활용해 직접 소벨, 라플라시안 필터를 구현해볼 예정입니다. 약 2개월의 학습 기간을 설정하고, 2주마다 중간 점검을 하며, 실제 코드 구현과 결과 분석을 병행할 계획입니다. 둘째, 딥러닝 기반의 고급 엣지 검출 알고리즘(예: Canny, DeepEdge 등)과의 비교 연구도 시도하고자 합니다. 이를 위해 영어 논문, 온라인 강의, 오픈소스 코드 등을 참고할 계획이며, 필요하다면 대학생 멘토나 컴퓨터공학 전공 교수님과의 인터뷰도 추진하고 싶습니다. 셋째, 실제 영상 데이터(동영상)에 엣지 검출을 적용해보고, 시간에 따른 엣지 변화(예: 움직이는 물체의 윤곽 추적 등)를 분석하는 실험도 도전할 생각입니다. 이를 위해 영상처리 소프트웨어와 데이터 분석 도구를 활용할 예정입니다. 마지막으로, 탐구 과정에서 느낀 한계(자료 해석의 깊이, 다양한 시각의 통합 등)를 극복하기 위해, 앞으로는 다양한 자료와 관점을 적극적으로 비교·분석하고, 비판적·융합적 사고를 기르기 위해 노력하겠습니다. 저는 탐구의 결과를 단순히 보고서 작성에 그치지 않고, 실제 사회 문제 해결이나 기술 개발로 연결할 수 있는 실행력을 갖추고 싶습니다. 이러한 과정을 통해 학문적으로는 더 깊은 전문성을, 인간적으로는 더 넓은 시야와 책임감을 갖춘 컴퓨터공학자로 성장하고자 합니다.
