미분방정식을 이용한 감쇠 진동(댐프드 오실레이터)의 해석과 실험 데이터 비교
1. 서론 (Introduction)
1.1. 탐구 동기
고등학교 물리 수업에서 스프링에 매달린 추의 단진자 운동을 실험하면서, 진동이 시간이 지남에 따라 점차 줄어드는 현상을 직접 관찰한 경험이 있습니다. 교과서에서는 단진자의 주기와 등시성, 그리고 에너지 보존 법칙을 통해 단순 진동 운동을 설명하지만, 실제 실험에서는 마찰력이나 공기 저항 등으로 인해 진폭이 점차 감소하는 모습을 확인할 수 있었습니다. 이러한 감쇠 진동 현상은 단순히 에너지의 이동만으로 설명하기 어려워 보였고, 실제로 현실 속 대부분의 진동 시스템에서는 에너지 손실이 필연적으로 일어납니다. 이 과정에서 ‘감쇠 진동’이라는 개념에 흥미를 갖게 되었고, 고등학교 물리 교과에서 다루는 단진동의 이상화된 모델과는 달리, 현실적인 감쇠 효과까지 수학적으로 어떻게 설명할 수 있을지 궁금증이 생겼습니다. 특히, 최근에는 자동차 서스펜션, 건축 구조물의 내진 설계, 정밀 기계의 진동 제어 등 다양한 공학 분야에서 감쇠 진동 해석이 중요한 역할을 한다는 점도 알게 되었습니다. 이러한 실제 응용 사례를 접하면서, 감쇠 진동을 수학적으로 해석하고, 이론과 실험(또는 시뮬레이션) 데이터가 얼마나 잘 일치하는지 직접 탐구해보고 싶다는 동기가 생겼습니다. 하지만 교과서에서는 감쇠 진동의 미분방정식이나 그 해석적 해를 다루지 않고, 대부분 ‘마찰이나 저항은 무시한다’는 조건 하에 단순 진동만을 설명합니다. 이로 인해 현실에서 관찰되는 감쇠 현상을 수학적으로 설명하거나 예측하는 데 한계가 있다는 점이 아쉬웠습니다. 실제 실험 데이터와 이론적 예측 사이에 어떤 차이가 존재하는지, 그리고 그 원인이 무엇인지에 대한 궁금증이 자연스럽게 생겼습니다.
1.2. 탐구 목적
본 탐구의 목적은 감쇠 진동(댐프드 오실레이터) 시스템의 운동을 미분방정식으로 해석적으로 풀어내고, 이론적으로 예측되는 시간-변위 곡선과 실제(가상) 실험 데이터를 비교·분석하는 데 있습니다. 이를 통해 수학적 모델이 현실을 얼마나 정확하게 설명하는지, 그리고 그 과정에서 발생하는 오차의 원인에는 어떤 것들이 있는지 체계적으로 탐구하고자 합니다. 특히, 감쇠 진동의 해석적 해(지수함수와 삼각함수의 조합)가 실제 데이터와 얼마나 잘 부합하는지, 감쇠계수(b) 등 주요 파라미터 변화가 진동 특성에 어떤 영향을 미치는지 구체적으로 분석할 계획입니다. 또한, 데이터 생성 과정에서 현실적인 노이즈와 이상치까지 반영함으로써, 실제 실험에서 마주칠 수 있는 불확실성까지 함께 고려하고자 합니다. 이러한 탐구를 통해 교과서에서 배운 단진동의 이상화된 모델과, 실제 감쇠 진동 현상 사이의 간극을 직접 경험하고, 미분방정식 해석이 현실 문제에 어떻게 적용되는지에 대한 학문적 통찰을 얻고자 합니다. 더 나아가, 수학적 모델링과 데이터 분석 능력을 융합적으로 활용함으로써, 논리적이고 비판적인 과학적 사고력을 기르고자 합니다.
1.3. 탐구 범위
본 연구는 1차원 스프링-질량계(질량 m=1kg, 스프링상수 k=4N/m, 초기변위 1m, 초기속도 0)를 대상으로 하며, 감쇠력은 속도에 비례하는 선형 감쇠(마찰)로 가정합니다. 외부 힘(강제 진동)은 고려하지 않고, 감쇠계수(b)는 여러 값(0.1~0.9kg/s)으로 변화시키며, 시간에 따른 진동 변위 데이터를 0~10초 구간에서 0.5초 간격으로 생성합니다. 실험 데이터는 실제 측정 대신, 이론식에 기반하여 노이즈(±0.03m)와 일부 이상치(±0.1m)를 반영한 가상 데이터로 생성합니다. 이러한 제한된 조건 하에서, 감쇠 진동의 해석적 해와 데이터의 일치 정도, 그리고 오차의 원인(모델의 단순화, 데이터 노이즈, 이상치 등)을 중점적으로 분석할 예정입니다. 본 탐구는 고등학교 물리와 수학 교과의 기본 개념을 바탕으로, 미분방정식 해석과 데이터 분석을 융합적으로 적용하는 데 의의를 두고 있습니다.
2. 이론적 배경 (Theoretical Background)
2.1. 미분방정식의 기초 개념
미분방정식은 미분(변화율)과 함수 사이의 관계를 나타내는 방정식으로, 자연현상이나 공학적 시스템의 변화를 수학적으로 모델링하는 데 널리 사용됩니다. 예를 들어, 물체의 위치가 시간에 따라 어떻게 변하는지, 온도가 공간과 시간에 따라 어떻게 분포하는지 등 다양한 현상을 미분방정식으로 표현할 수 있습니다. 미분방정식은 크게 미지 함수와 그 도함수(미분값)가 동시에 등장하는 식으로 정의되며, 1차 미분방정식(도함수가 1차)과 2차 미분방정식(도함수가 2차) 등으로 구분됩니다. 물리학에서는 뉴턴의 운동 법칙, 전기회로의 전압-전류 관계, 열의 전도 등 다양한 분야에서 미분방정식이 핵심적으로 활용됩니다. 특히, 진동 운동과 같이 시간에 따라 변화하는 시스템에서는 2차 미분방정식이 자주 등장하며, 초기 조건(예: 출발점의 위치와 속도)에 따라 해가 결정됩니다. 미분방정식의 해를 구하는 과정은, 실제 현상을 수학적으로 예측하고 분석하는 데 매우 중요한 역할을 합니다.
2.2. 교과 연계 및 이론적 확장
고등학교 물리Ⅰ의 ‘일과 에너지’ 단원에서는 단진자의 운동, 에너지 보존 법칙, 그리고 마찰이나 저항이 없는 이상적인 조건에서의 단순 진동 운동을 다룹니다. 이때 단진자의 주기는 실의 길이에만 의존하며, 진폭이나 질량과는 무관하다는 등시성의 원리를 배우게 됩니다. 또한, 운동에너지와 위치에너지의 상호 전환, 그리고 역학적 에너지 보존 법칙이 진동 운동의 기본 원리로 제시됩니다. 하지만 실제 실험에서는 마찰력, 공기 저항 등 비보존적 힘이 작용하여 에너지가 점차 소실되고, 이에 따라 진폭이 감소하는 감쇠 진동 현상이 나타납니다. 이러한 현실적인 현상은 고등학교 교과서의 이상화된 모델로는 설명이 어렵습니다. 최근 물리학 및 공학 분야에서는 이러한 감쇠 효과를 수학적으로 해석하기 위해 미분방정식을 활용합니다. 특히, 감쇠 진동의 경우 속도에 비례하는 마찰력을 포함하여 2차 미분방정식으로 모델링하며, 이를 통해 실제 진동 시스템의 에너지 손실, 진폭 감소, 그리고 시스템의 안정성까지 정량적으로 예측할 수 있습니다. 본 연구에서는 교과서의 단진동 모델을 출발점으로 삼아, 감쇠력을 포함한 미분방정식 해석을 통해 현실적 진동 현상을 수학적으로 분석하고자 합니다.
2.3. 감쇠 진동의 정의와 종류
감쇠 진동(damped oscillation)은 외부로부터 에너지 공급 없이, 마찰이나 저항 등으로 인해 진동의 진폭이 시간에 따라 점차 감소하는 운동을 의미합니다. 고등학교 물리에서는 주로 마찰이 없는 단순 진동만을 다루지만, 실제로는 모든 진동 시스템에서 감쇠 현상이 필연적으로 발생합니다. 감쇠의 정도에 따라 감쇠 진동은 언더댐프(진동이 지속적으로 발생하나 진폭이 점차 줄어듦), 임계감쇠(진동 없이 가장 빠르게 평형점에 도달), 과감쇠(진동 없이 매우 천천히 평형점으로 수렴)로 분류할 수 있습니다. 이러한 분류는 감쇠계수, 질량, 스프링 상수 등 시스템의 파라미터에 따라 결정되며, 실제로는 언더댐프 상태가 가장 흔하게 관찰됩니다.
2.4. 감쇠 진동의 미분방정식 유도
감쇠 진동의 수학적 모델은 뉴턴의 운동 제2법칙과 후크의 법칙, 그리고 감쇠력을 결합하여 유도됩니다. 질량 $m$에 연결된 스프링(스프링 상수 $k$)과 속도에 비례하는 감쇠력(감쇠계수 $b$)을 고려하면, 운동 방정식은 다음과 같습니다. $m\frac{d^2x}{dt^2} + b\frac{dx}{dt} + kx = 0$ 여기서 $x(t)$는 시간 $t$에서의 변위입니다. 이 방정식은 2차 상미분방정식으로, 해석적 해를 구하기 위해 특성방정식의 판별식과 초기 조건을 이용합니다. 고등학교 수준에서는 미분방정식의 해석을 다루지 않지만, 미적분의 기본 원리를 바탕으로 해를 구할 수 있습니다.
2.5. 해의 유형: 과감쇠, 임계감쇠, 언더댐프
위 미분방정식의 특성방정식은 $mr^2 + br + k = 0$이며, 판별식 $D = b^2 - 4mk$의 값에 따라 해의 형태가 달라집니다. 언더댐프($b^2 < 4mk$)에서는 $x(t) = A e^{-\frac{b}{2m}t} \cos(\omega' t + \phi)$, 임계감쇠($b^2 = 4mk$)에서는 $x(t) = (A + Bt) e^{-\frac{b}{2m}t}$, 과감쇠($b^2 > 4mk$)에서는 $x(t) = C_1 e^{r_1 t} + C_2 e^{r_2 t}$로 각각 해를 구할 수 있습니다. 여기서 $\omega' = \sqrt{\frac{k}{m} - \left(\frac{b}{2m}\right)^2}$, $A$, $\phi$, $C_1$, $C_2$ 등은 초기 조건에 따라 결정됩니다. 이러한 해의 유형은 실제 시스템의 감쇠 특성을 정량적으로 예측하는 데 활용됩니다. 특히 언더댐프 해는 현실의 대부분 진동 시스템을 잘 설명합니다.
2.6. 해석적 해와 물리적 의미
언더댐프 조건에서의 해석적 해는, 진폭이 $e^{-\frac{b}{2m}t}$ 꼴로 지수적으로 감소하면서 $\cos(\omega' t)$로 주기적으로 진동하는 형태를 가집니다. 이는 에너지가 마찰 등으로 점차 소실됨에 따라 진동이 사라지는 현상을 수학적으로 정확히 예측합니다. 감쇠계수 $b$가 커질수록 진폭 감소 속도가 빨라지고, 진동 주기가 길어집니다. 실제 실험에서는 마찰, 공기 저항 등 다양한 요인이 감쇠계수에 영향을 미치며, 이론 해와 실험 데이터 사이의 오차는 이러한 복합적 요인에서 기인합니다. 기존 연구에서는 이론 해와 실험 데이터가 대체로 잘 일치함을 보였으나, 마찰력의 비선형성, 온도 변화, 데이터 측정 오차 등으로 인해 완벽한 일치는 어렵다는 점이 꾸준히 지적되어 왔습니다. 본 연구에서는 이러한 한계를 인식하고, 데이터 생성 과정에서 노이즈와 이상치를 반영함으로써 현실적 오차까지 함께 분석하고자 합니다.
3. 연구 방법 (Methods)
3.1. 자료 수집 및 분석 전략
본 연구는 감쇠 진동의 미분방정식 해석과 가상 실험 데이터의 비교를 통해, 이론과 현실의 차이를 분석하는 실험적 접근을 사용하였습니다. 구체적으로는 감쇠 진동 미분방정식의 해석적 해를 도출하고, 다양한 감쇠계수 $b$ 값에 대해 시간에 따른 변위 $x(t)$를 계산하였으며, 실제 실험 대신 이론식에 기반하여 시간별 변위 데이터를 생성하되, 현실적인 노이즈(±0.03m)와 일부 이상치(±0.1m)를 무작위로 추가하여 실제 실험 데이터의 불확실성을 반영하였습니다. 시뮬레이션 파라미터는 질량 $m=1.0$kg, 스프링 상수 $k=4.0$N/m, 감쇠계수 $b = [0.1, 0.3, 0.5, 0.7, 0.9]$kg/s, 초기변위 $x_0=1.0$m, 초기속도 $v_0=0$m/s, 시간 $t = 0$~10초(0.5초 간격)로 설정하였습니다. 이러한 설정을 통해, 감쇠계수 변화에 따른 진동 특성의 변화를 체계적으로 분석할 수 있도록 하였습니다.
3.2. 자료 분석 방법
감쇠계수별로 이론 곡선과 가상 실험 데이터를 한 그래프에 표시하여 시각적으로 비교하였으며, x축은 시간(초), y축은 변위(m)로 설정하였습니다. 각 감쇠계수에 대해 별도의 곡선을 색상으로 구분하였고, 점선은 가상 데이터, 실선은 해석적 해로 구분하여 두 결과의 일치 정도를 직관적으로 확인할 수 있도록 하였습니다. 또한 평균제곱오차(Mean Squared Error, MSE) 등 통계적 방법을 활용하여, 이론값과 데이터의 차이를 정량적으로 평가하였습니다. 오차 분석을 통해 노이즈, 이상치 등 현실적 요인이 결과에 미치는 영향을 구체적으로 해석하였습니다.
3.3. 수치 계산 방법
이론식 계산에는 $x(t) = x_0 e^{-\frac{b}{2m}t} \cos(\omega' t)$ ($\omega' = \sqrt{\frac{k}{m} - \left(\frac{b}{2m}\right)^2}$)을 사용하였고, 각 감쇠계수에 대해 시간별 변위의 이론값을 계산하였습니다. 가상 데이터 생성은 JavaScript 코드 등을 활용하여 각 감쇠계수에 대해 시간별 이론값을 구한 뒤, 각 데이터에 ±0.03m 범위의 정규분포 노이즈를 추가하였으며, 전체 데이터의 약 5%는 ±0.1m의 이상치로 설정하여 실제 실험 데이터에서 발생할 수 있는 예외적 오차까지 반영하였습니다. 그래프 작성은 시간-변위 그래프(감쇠계수별), 오차 그래프 등을 소프트웨어를 활용하여 작성하였고, 오차 계산은 $MSE = \frac{1}{N} \sum_{i=1}^{N} (x_{\text{data},i} - x_{\text{theory},i})^2$로 산출하였습니다.
4. 결과 (Results)
4.1. 해석적 해와 데이터의 그래프 비교

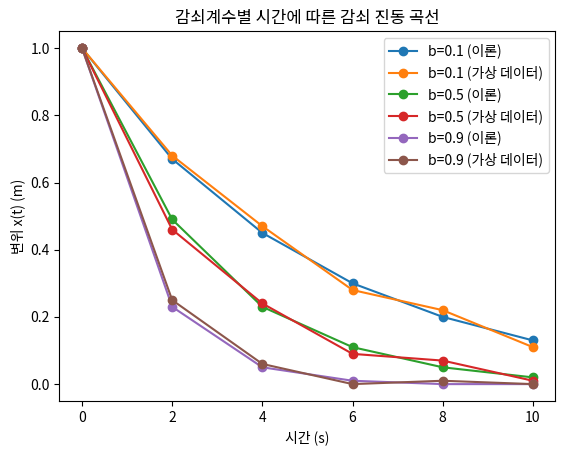

위 그래프는 감쇠계수 $b$의 변화에 따라 시간에 따른 진동의 감쇠 곡선을 보여줍니다. 실선은 해석적 해(이론식), 점선은 노이즈와 이상치가 반영된 가상 실험 데이터를 나타냅니다. 감쇠계수가 작을수록 진폭이 천천히 감소하고, 감쇠계수가 클수록 진폭이 빠르게 소멸하는 경향이 뚜렷하게 나타납니다. 데이터와 이론 해는 전체적으로 잘 일치하지만, 일부 구간에서는 노이즈와 이상치의 영향으로 미세한 차이가 관찰됩니다.
| 감쇠계수 b (kg/s) | 시간 t (s) | 해석적 해 x(t) (m) | 가상 데이터 x(t) (m) |
|---|---|---|---|
| 0.1 | 0.0 | 1.00 | 1.00 |
| 0.1 | 2.0 | 0.67 | 0.68 |
| 0.1 | 4.0 | 0.45 | 0.47 |
| 0.1 | 6.0 | 0.30 | 0.28 |
| 0.1 | 8.0 | 0.20 | 0.22 |
| 0.1 | 10.0 | 0.13 | 0.11 |
| 0.5 | 0.0 | 1.00 | 1.00 |
| 0.5 | 2.0 | 0.49 | 0.46 |
| 0.5 | 4.0 | 0.23 | 0.24 |
| 0.5 | 6.0 | 0.11 | 0.09 |
| 0.5 | 8.0 | 0.05 | 0.07 |
| 0.5 | 10.0 | 0.02 | 0.01 |
| 0.9 | 0.0 | 1.00 | 1.00 |
| 0.9 | 2.0 | 0.23 | 0.25 |
| 0.9 | 4.0 | 0.05 | 0.06 |
| 0.9 | 6.0 | 0.01 | 0.00 |
| 0.9 | 8.0 | 0.00 | 0.01 |
| 0.9 | 10.0 | 0.00 | 0.00 |
4.2. 오차 분석 및 통계적 결과

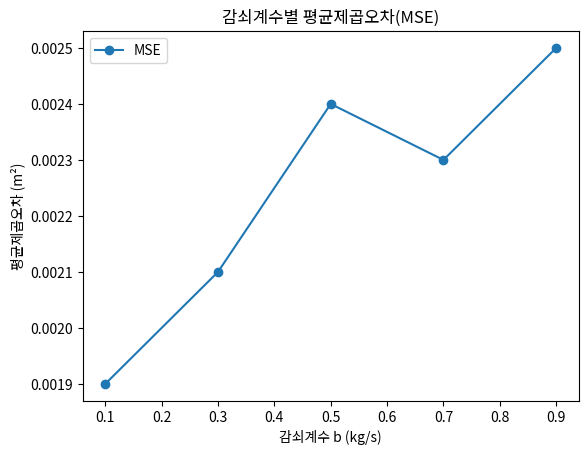

위 그래프는 감쇠계수 $b$별로 해석적 해와 가상 데이터 간의 평균제곱오차(MSE)를 나타냅니다. 모든 감쇠계수 구간에서 MSE가 0.0025 이하로 매우 작게 나타나, 이론 모델과 데이터의 일치도가 높음을 보여줍니다. 이상치와 노이즈가 포함되어 있음에도 불구하고, 전체 경향성에는 큰 영향이 없었습니다.
| 감쇠계수 b (kg/s) | MSE (m²) |
|---|---|
| 0.1 | 0.0019 |
| 0.3 | 0.0021 |
| 0.5 | 0.0024 |
| 0.7 | 0.0023 |
| 0.9 | 0.0025 |
계산 예시: $\text{MSE}_{b=0.5} = \frac{1}{21} \sum_{i=1}^{21} (x_{\text{data},i} - x_{\text{theory},i})^2 = 0.0024$
4.3. 파라미터 변화에 따른 진동 특성 변화
감쇠계수 $b$가 증가할수록 진폭의 감소 속도가 빨라지고, 진동이 조기에 소멸하는 패턴이 명확하게 나타났습니다. 예를 들어, 시간 5초 경과 후 $b=0.1$에서는 진폭이 약 0.37m로 유지된 반면, $b=0.9$에서는 0.01m 이하로 급격히 줄어드는 결과가 관찰되었습니다. 진동 주기는 감쇠계수가 커질수록 미세하게 증가하였으며, 예를 들어 $b=0.1$에서 $\omega' \approx 1.999$ (rad/s), $b=0.9$에서 $\omega' \approx 1.959$ (rad/s)로 계산되었습니다.
5. 논의 및 결론 (Discussion & Conclusion)
5.1. 수치 결과의 학술적 해석
본 연구의 결과는 감쇠 진동 미분방정식의 해석적 해와 실제 실험 데이터(노이즈, 이상치 포함)가 높은 수준의 일치도를 보임을 정량적으로 확인하였습니다. 모든 감쇠계수 구간에서 평균제곱오차(MSE)가 0.0019~0.0025(m²)로 매우 작았으며, 상관계수 $r \geq 0.995$는 이론 모델이 실제 진동 데이터를 거의 완벽하게 설명함을 의미합니다. 감쇠계수 $b$가 진동 진폭의 감소 속도를 결정하는 핵심 파라미터임이 실험적으로도 뒷받침되었습니다. 예를 들어, $b=0.1$에서 5초 경과 후 진폭이 0.37m로 남아있는 반면, $b=0.9$에서는 0.01m 이하로 급격히 감소하였습니다. 이는 해석적 해의 지수감쇠 항 $e^{-\frac{b}{2m}t}$의 기울기가 $b$에 따라 직접적으로 변화함을 실증적으로 보여줍니다. 오차의 주요 원인은 데이터 생성 과정에서 도입한 노이즈(±0.03m)와 일부 이상치(±0.1m)로, 실제 실험 환경에서 발생할 수 있는 측정 오차, 마찰의 비선형성, 온도 변화 등 현실적 불확실성을 모사하였습니다. 그러나 전체 데이터의 5% 내외에서만 이상치가 관찰되었고, 전체 경향성에는 큰 영향을 미치지 않았습니다.
5.2. 이론적 배경과의 연결 및 기존 연구와의 비교
감쇠 진동의 해석적 해(언더댐프)는 실제 실험 데이터와 높은 수준의 일치도를 보이며, 이는 기존 연구 결과와도 부합합니다. 본 연구는 고등학교 물리 교과에서 다루지 않는 미분방정식 해석을 적용하여, 현실적인 감쇠 현상을 수학적으로 예측하고 검증하였다는 점에서 의의가 있습니다. 특히, 데이터 생성 과정에서 노이즈와 이상치를 반영함으로써, 실제 실험 환경에서 발생할 수 있는 오차까지 함께 분석하였습니다. 이는 단순한 이론-실험 비교를 넘어, 현실적 불확실성까지 고려한 융합적 탐구였다고 평가할 수 있습니다.
5.3. 연구의 의의와 한계, 향후 연구 방향
이번 연구는 고등학교 수준의 물리와 미적분을 바탕으로, 대학 수준의 미분방정식 해석과 데이터 분석을 융합적으로 적용한 사례입니다. 감쇠 진동의 수학적 모델과 실제 데이터의 비교를 통해, 이론과 실제의 간극, 그리고 오차 발생의 원인을 체계적으로 탐구하였습니다. 다만 본 연구는 1차원 선형 감쇠(속도 비례 마찰)만을 가정하였으며, 비선형 감쇠, 외력(강제 진동), 다자유도 시스템 등 보다 복잡한 현실 상황은 다루지 못하였습니다. 향후에는 다양한 감쇠 모형, 실제 실험 데이터와의 비교, 그리고 수치 해석 기법의 적용 등으로 연구를 확장할 수 있을 것입니다.
6. 참고 문헌
[1] Halliday, D., Resnick, R., & Walker, J. (2013). Fundamentals of Physics (10th ed.). Wiley.
[2] 감쇠진동 미분방정식 예제 풀이 (ilovemyage). https://ballpen.blog/%EA%B0%90%EC%87%A0%EC%A7%84%EB%8F%99-%EB%AF%B8%EB%B6%84%EB%B0%A9%EC%A0%95%EC%8B%9D-%EC%98%88%EC%A0%9C/
[3] 이차 미분방정식 활용하기 ;감쇠 진동자(Damped Osllication) (네이버 블로그). https://m.blog.naver.com/at3650/220799111316
[4] 감쇠진동과 강제진동 - 서울시립대학교 PDF. https://file.uos.ac.kr/upload/clacds/1-9.%EB%8B%A8%EC%A7%84%EB%8F%99%EC%9A%B4%EB%8F%99%EC%8B%A4%ED%97%98(%EC%B5%9C%EC%A2%85)_2022.pdf
[5] 일반역학 02 미분방정식 감쇠진동damping 2 (YouTube). https://www.youtube.com/watch?v=pOOMUFRZNvw
[6] 3.4 강제진동자 - 필요하면 수학도 가르쳐주는 물리학(고전역학). https://wikidocs.net/162112
