나트륨 이온 배터리의 양극 전위 특성과 리튬이온전지 대비 에너지 밀도 한계의 전기화학적 분석
나트륨 이온 배터리의 양극 전위 특성과 리튬이온전지 대비 에너지 밀도 한계의 전기화학적 분석
1. 서론
1.1 탐구 동기
화학 II의 전기화학 단원에서 화학 전지의 전압이 단순히 저장된 전기의 양이 아니라 양극과 음극 사이의 전위차에 의해 결정된다는 점을 배우며, 배터리 성능의 차이가 근본적으로 어떤 전기화학적 성질에서 비롯되는지 궁금해졌다. 전기차와 에너지 저장 장치가 빠르게 확대되는 상황에서 리튬이온전지는 가장 널리 사용되는 이차전지로 자리 잡았지만, 최근에는 자원 분포와 가격 변동 문제로 인해 나트륨 이온 배터리가 대안으로 거론되고 있다. 산업 자료에서는 나트륨 이온 배터리가 자원 풍부성과 비용 측면에서 유리하다고 설명되지만, 동시에 에너지 밀도에서 불리하다는 점도 함께 제시된다. 이때 단순한 장단점 비교에 머물지 않고, 왜 그런 차이가 생기는지 전극 전위와 작동 전압의 관점에서 해석해 보고자 본 탐구를 시작하였다.
특히 미래 모빌리티 분야에서는 배터리의 가격만큼이나 질량당 에너지 저장 능력이 중요하다. 같은 주행거리를 확보하려면 에너지 밀도가 낮은 전지는 더 큰 질량과 부피를 필요로 하며, 이는 차량 설계와 효율에 직접적인 영향을 준다. 따라서 나트륨 이온 배터리를 단순히 저렴한 대체재로 볼 것이 아니라, 전기화학적 한계가 실제 공학적 적용성과 어떻게 연결되는지를 분석하는 일이 의미 있다고 판단하였다. 교과에서 학습한 전극 전위 개념을 실제 차세대 배터리 기술과 연결해 보는 과정 자체가 화학 개념을 살아 있는 문제로 이해하는 데에도 도움이 될 것이라 생각하였다.
1.2 탐구 목적
본 탐구의 목적은 나트륨 이온 배터리의 양극 전위 특성과 리튬이온전지의 전위 특성을 비교하여, 나트륨 이온 배터리가 에너지 밀도에서 상대적으로 불리한 경향을 보이는 원인을 전기화학적으로 해석하는 데 있다. 이를 위해 화학 전지의 전압이 전극 전위차로 결정된다는 교과 개념을 출발점으로 삼고, 리튬과 나트륨의 표준 전극 전위 차이, 양극 소재의 평균 작동 전압 경향, 질량당 용량과 에너지 밀도의 관계를 단계적으로 검토하고자 하였다.
1.3 연구 문제
본 탐구는 세 가지 질문을 중심으로 전개하였다. 첫째, 나트륨 이온 배터리는 왜 리튬이온전지보다 평균 작동 전압이 낮은 경향을 보이는가. 둘째, 이러한 전압 차이는 에너지 밀도에 어느 정도의 정량적 차이를 만들어 내는가. 셋째, 이러한 한계에도 불구하고 나트륨 이온 배터리가 실제 기술 체계에서 의미를 가질 수 있는 조건은 무엇인가. 이 질문을 통해 단순한 성능 비교를 넘어서 전기화학 원리와 기술 적용성의 연결을 살펴보고자 하였다.
1.4 연구 범위와 방법
본 탐구는 직접 배터리 셀을 제작하거나 실험 장비로 성능을 측정하는 방식이 아니라, 공개된 학술 자료와 산업 자료를 바탕으로 한 문헌 기반 정량 비교 분석으로 진행하였다. 고등학교 수준에서 실제 상용 배터리의 전압 특성, 열화, 계면 반응, 내부저항을 모두 통제하며 실험하기는 어렵고 안전 문제도 고려해야 하기 때문이다. 따라서 리튬이온전지와 나트륨 이온 배터리의 일반적인 전압 범위와 용량 경향을 자료에서 확인한 뒤, 이를 단순화한 비교 모델로 정리하여 에너지 밀도 차이를 계산하였다. 이때 계산 결과는 특정 기업 제품의 실측값이 아니라 공개 자료에서 확인되는 일반적 경향을 교육적 목적에 맞게 정리한 값이며, 절대적 상용 성능을 단정하기보다 전극 전위와 작동 전압 차이가 에너지 밀도 한계에 어떤 구조적 영향을 주는지를 설명하는 데 초점을 두었다.
2. 이론적 배경
2.1 화학 전지와 전극 전위
화학 전지는 자발적인 산화 환원 반응을 이용하여 화학 에너지를 전기 에너지로 바꾸는 장치이다. 한 전극에서는 산화가 일어나 전자를 내놓고, 다른 전극에서는 환원이 일어나 전자를 받아들인다. 이때 외부 회로를 따라 전자가 이동하면서 전류가 형성된다. 화학 II에서 배우는 핵심은 전지의 전압이 단순한 전하량의 총합이 아니라 양극과 음극이 가지는 전위의 차이로 결정된다는 점이다. 따라서 어떤 금속 이온이 전자를 더 쉽게 받고 잃는지, 그리고 전극 물질이 어떤 에너지 상태를 가지는지가 전지 성능을 좌우한다.
전극 전위는 특정 전극이 전자를 잃거나 얻으려는 경향을 나타내는 값이다. 표준 상태에서는 이를 표준 전극 전위로 나타내며, 서로 다른 물질의 산화 환원 경향을 비교하는 기준이 된다. 리튬과 나트륨은 모두 알칼리 금속으로 환원성이 매우 크지만, 리튬의 표준 전극 전위가 나트륨보다 더 음수이기 때문에 일반적으로 더 큰 전위차 형성에 유리하다. 이 차이는 실제 전지 시스템에서 평균 작동 전압 차이의 방향성을 제공한다.
2.2 네른스트 방정식과 실제 전지 전압
실제 전지에서는 표준 상태가 항상 유지되지 않으므로 전극 전위는 반응물과 생성물의 농도에 따라 변할 수 있다. 이를 설명하는 식이 네른스트 방정식이며, 일반식은 $E=E^\circ-\frac{0.0592}{n}\log Q$로 쓸 수 있다. 여기서 $E$는 실제 전극 전위, $E^\circ$는 표준 전극 전위, $n$은 이동한 전자 수, $Q$는 반응지수이다. 본 탐구에서 핵심은 네른스트 방정식을 정밀 계산 도구로 사용하기보다, 전극 전위가 물질 자체의 성질과 반응 조건의 영향을 함께 받는다는 점을 해석의 틀로 삼는 데 있다. 즉, 리튬과 나트륨의 표준 전극 전위 차이가 기본 방향을 정하고, 실제 양극 소재 구조와 반응 환경이 평균 작동 전압을 구체화한다고 볼 수 있다.
2.3 리튬과 나트륨의 전기화학적 차이
리튬의 표준 전극 전위는 약 $-3.04\text{ V}$, 나트륨의 표준 전극 전위는 약 $-2.71\text{ V}$로 알려져 있다. 이 차이는 리튬 기반 전지가 더 큰 전위차를 형성하는 데 유리하다는 뜻이다. 또한 나트륨 이온은 리튬 이온보다 반경이 커서 전극 구조 내부를 드나들 때 더 큰 구조적 제약을 받을 수 있다. 이온 반경 차이는 삽입 가능한 결정 구조의 선택, 확산 속도, 반복 충방전 시 부피 변화와도 연결되며, 높은 전압과 안정성을 동시에 확보하는 소재 설계를 더 어렵게 만들 수 있다. 여기에 더해 나트륨은 리튬보다 원자량이 크므로 같은 전하 이동량을 제공하더라도 질량 기준 에너지 밀도에서는 불리해질 수 있다. 결국 두 계열의 차이는 전압, 구조, 질량이라는 세 요소가 함께 작용한 결과로 이해할 수 있다.
2.4 양극 소재와 평균 작동 전압
실제 이차전지의 평균 작동 전압은 금속 자체의 표준 전극 전위만으로 결정되지 않는다. 양극 소재의 결정 구조와 산화 환원쌍의 에너지 준위가 크게 작용한다. 리튬이온전지에서는 층상 산화물, 인산철계 양극 등이 비교적 높은 작동 전압과 안정성을 함께 제공해 왔다. 반면 나트륨 이온 배터리에서는 층상 산화물, 프러시안 블루 유사체, 폴리아니온계 화합물 등이 연구되고 있으나, 평균 작동 전압과 실질 용량을 동시에 높이기에는 여전히 제약이 존재한다. 따라서 나트륨 이온 배터리의 에너지 밀도 문제는 단순히 소재 개발이 덜 되었기 때문이라기보다, 높은 전압과 구조 안정성을 동시에 얻기 어려운 전기화학적 조건과 연결된다고 볼 수 있다.
2.5 에너지 밀도의 개념
에너지 밀도는 일정한 질량 또는 부피의 배터리가 저장할 수 있는 에너지의 양을 의미한다. 이동 수단에서는 특히 질량 기준 에너지 밀도인 Wh/kg가 중요하다. 같은 주행거리를 확보하려면 에너지 밀도가 낮은 배터리는 더 많은 질량을 필요로 하므로 차량 효율과 설계 자유도를 떨어뜨릴 수 있다. 기본적으로 에너지량은 전압과 용량의 곱으로 이해할 수 있으므로, 질량 기준 에너지 밀도는 단순 비교 모델에서 $E=V\times C$로 근사할 수 있다. 여기서 $E$는 에너지 밀도, $V$는 평균 작동 전압, $C$는 질량 기준 용량이다. 실제 상용 팩은 분리막, 전해질, 케이스, 열관리 장치의 질량까지 포함되므로 훨씬 복잡하지만, 본 탐구의 목적은 전압 차이가 에너지 밀도 차이로 이어지는 구조를 설명하는 것이므로 단순화된 모델도 충분한 교육적 의미를 가진다.
3. 연구 방법
3.1 자료 선정 기준
자료는 크게 세 범주에서 선정하였다. 첫째, 국제 에너지 기구와 학술 리뷰 논문을 통해 나트륨 이온 배터리와 리튬이온전지의 기술적 위치와 연구 과제를 파악하였다. 둘째, 양극 소재와 전압 특성을 다룬 자료를 활용하여 나트륨계 전지의 평균 작동 전압 한계가 어디에서 비롯되는지 살펴보았다. 셋째, 산업 비교 자료를 통해 실제 시장에서 나트륨 이온 배터리가 어떤 장점과 한계로 소개되는지 확인하였다. 특히 산업 자료에서는 나트륨 이온 배터리가 리튬이온전지보다 일반적으로 더 낮은 전압에서 작동하며, 자원 풍부성과 비용 측면에서는 경쟁력이 있다는 점이 공통적으로 제시되었다.
3.2 분석 절차
먼저 리튬이온전지와 나트륨 이온 배터리의 일반적인 평균 작동 전압 범위를 자료를 바탕으로 정리하였다. 그다음 각 전지 유형에 대해 다섯 개의 비교 조건을 설정하고, 각 조건에서 평균 작동 전압과 질량당 용량을 조합하여 질량 기준 에너지 밀도를 계산하였다. 이 방식은 특정 단일 사례에 의존하지 않고 범위 기반 비교를 가능하게 하며, 전압 차이가 에너지 밀도 차이에 어떤 방향으로 작용하는지 구조적으로 보여 준다는 장점이 있다.
3.3 계산식
정량 비교에 사용한 기본 식은 다음과 같다.
$에너지\ 밀도(Wh/kg)=평균\ 작동\ 전압(V)\times질량당\ 용량(Ah/kg)$
또한 질량당 용량은 자료에서 주로 mAh/g 단위로 제시되므로, $1\text{ mAh/g}=1\text{ Ah/kg}$의 관계를 이용하여 계산하였다. 예를 들어 평균 작동 전압이 $3.70\text{ V}$이고 질량당 용량이 $160\text{ Ah/kg}$이면 에너지 밀도는 $3.70\times160=592.0\text{ Wh/kg}$가 된다.
4. 결과
4.1 비교 데이터
문헌과 산업 자료에서 확인되는 전압 및 용량 경향을 바탕으로 구성한 비교 데이터는 다음과 같다. 리튬이온전지는 평균 작동 전압이 $3.70\text{ V}$에서 $3.90\text{ V}$ 범위에, 질량당 용량이 $160\text{ Ah/kg}$에서 $172\text{ Ah/kg}$ 범위에 위치하도록 설정하였다. 나트륨 이온 배터리는 평균 작동 전압이 $3.05\text{ V}$에서 $3.25\text{ V}$ 범위에, 질량당 용량이 $145\text{ Ah/kg}$에서 $155\text{ Ah/kg}$ 범위에 위치하도록 설정하였다. 이 값들은 절대적인 상용 제품 수치를 대표하는 것이 아니라, 공개 자료에서 공통적으로 드러나는 성능 경향을 비교 가능하도록 단순화한 값이다.
| 배터리 종류 | 조건 | 평균 작동 전압(V) | 질량당 용량(Ah/kg) | 에너지 밀도(Wh/kg) |
|---|---|---|---|---|
| 리튬이온전지 | 1 | 3.70 | 160 | 592.0 |
| 리튬이온전지 | 2 | 3.75 | 165 | 618.8 |
| 리튬이온전지 | 3 | 3.80 | 170 | 646.0 |
| 리튬이온전지 | 4 | 3.85 | 168 | 646.8 |
| 리튬이온전지 | 5 | 3.90 | 172 | 670.8 |
| 나트륨 이온 배터리 | 1 | 3.05 | 145 | 442.3 |
| 나트륨 이온 배터리 | 2 | 3.10 | 150 | 465.0 |
| 나트륨 이온 배터리 | 3 | 3.15 | 152 | 478.8 |
| 나트륨 이온 배터리 | 4 | 3.20 | 148 | 473.6 |
| 나트륨 이온 배터리 | 5 | 3.25 | 155 | 503.8 |

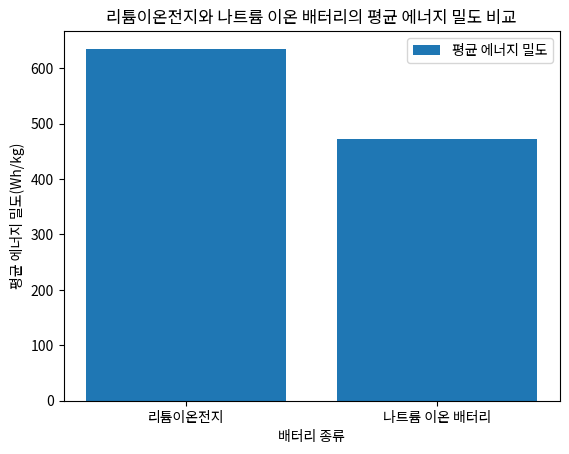

그래프는 두 전지의 평균 에너지 밀도 차이를 한눈에 보여 준다. 나트륨 이온 배터리도 일정 수준의 에너지를 저장할 수 있지만, 평균 작동 전압의 차이로 인해 리튬이온전지보다 낮은 질량 기준 에너지 밀도를 보인다는 점이 시각적으로 확인된다.
4.2 계산 결과
각 조건의 에너지 밀도는 전압과 용량을 곱하여 계산하였다. 예를 들어 리튬이온전지 조건 1은 $3.70\times160=592.0\text{ Wh/kg}$이고, 조건 5는 $3.90\times172=670.8\text{ Wh/kg}$이다. 나트륨 이온 배터리 조건 1은 $3.05\times145=442.25\text{ Wh/kg}$로 약 $442.3\text{ Wh/kg}$이며, 조건 5는 $3.25\times155=503.75\text{ Wh/kg}$로 약 $503.8\text{ Wh/kg}$이다. 계산 자체는 단순하지만, 전압 차이가 용량과 결합되면서 에너지 밀도 차이를 확대한다는 점을 보여 주기에 충분하다.
평균값을 계산한 결과 리튬이온전지의 평균 작동 전압은 $3.80\text{ V}$, 평균 질량당 용량은 $167.0\text{ Ah/kg}$, 평균 에너지 밀도는 $634.9\text{ Wh/kg}$로 나타났다. 나트륨 이온 배터리의 평균 작동 전압은 $3.15\text{ V}$, 평균 질량당 용량은 $150.0\text{ Ah/kg}$, 평균 에너지 밀도는 $472.7\text{ Wh/kg}$로 정리되었다. 두 전지의 평균 작동 전압 차이는 $3.80-3.15=0.65\text{ V}$이며, 평균 에너지 밀도 차이는 $634.9-472.7=162.2\text{ Wh/kg}$이다. 이를 비율로 환산하면 나트륨 이온 배터리의 평균 에너지 밀도는 리튬이온전지보다 약 $\frac{162.2}{634.9}\times100\approx25.6\%$ 낮게 나타난다.
4.3 결과의 패턴
비교 결과에서 가장 두드러진 패턴은 전압 차이가 에너지 밀도 차이의 중심 요인으로 작용한다는 점이다. 질량당 용량 역시 리튬이온전지가 다소 높게 설정되었지만, 나트륨 이온 배터리의 불리함은 용량 차이보다 평균 작동 전압 차이에서 더 크게 비롯되었다. 특히 나트륨 이온 배터리가 일부 조건에서 용량이 크게 뒤처지지 않더라도 전압이 낮은 상태에서는 전체 에너지 밀도가 구조적으로 낮아질 수밖에 없었다. 또한 설정한 모든 조건에서 리튬이온전지가 더 높은 에너지 밀도를 보였다는 점은, 이 차이가 우연한 사례가 아니라 전기화학적 조건의 방향성과 연결된다는 해석을 가능하게 한다.
5. 논의 및 결론
5.1 수치 결과의 해석
평균 작동 전압 차이 $0.65\text{ V}$는 숫자만 보면 크지 않아 보일 수 있지만, 용량과 곱해지는 순간 상당한 에너지 밀도 차이로 확대된다. 본 탐구에서는 평균 에너지 밀도 차이가 $162.2\text{ Wh/kg}$로 계산되었고, 상대적으로 약 $25.6\%$의 차이가 나타났다. 이는 전압이 배터리 성능의 부수적인 요소가 아니라 성능 상한을 결정하는 핵심 변수라는 점을 보여 준다. 전압이 지속적으로 낮은 체계는 용량에서 큰 보완이 일어나지 않는 한 최종 에너지 밀도에서 불리할 가능성이 높다.
5.2 전기화학 원리와의 연결
이 결과는 화학 II에서 학습한 전극 전위 개념과 직접 연결된다. 리튬이 나트륨보다 더 음의 표준 전극 전위를 가져 더 큰 전위차 형성에 유리하다는 사실은, 실제 상용 전지에서 관찰되는 평균 작동 전압 차이를 해석하는 출발점이 된다. 물론 실제 전압은 표준 전극 전위 하나만으로 결정되지 않으며, 양극 소재의 구조, 전해질 안정성, 계면 반응, 내부저항, 온도, 충방전 속도 등 다양한 요소가 함께 작용한다. 그럼에도 기본적인 전기화학 경향이 전체 설계 공간의 방향을 정한다는 점은 분명하다. 즉, 나트륨 이온 배터리의 에너지 밀도 한계는 단순히 기술 개발이 덜 되었기 때문만이 아니라 기초 전기화학 특성에서 어느 정도 예고된 한계라고 볼 수 있다.
5.3 산업적 의미와 적용 가능성
산업 자료에서는 나트륨 이온 배터리가 자원 풍부성과 비용 경쟁력, 공급망 안정성에서 장점을 갖는 것으로 소개된다. 이는 실제로 중요한 강점이다. 그러나 본 탐구의 결과는 이러한 장점이 곧바로 고에너지 이동 수단용 배터리 적합성을 뜻하지는 않음을 보여 준다. 전기차처럼 주행거리 확보가 중요한 분야에서는 낮은 에너지 밀도가 더 큰 배터리 질량과 부피를 요구할 수 있으며, 이는 차량 효율과 설계에 부담이 된다. 반면 고정형 에너지 저장 장치나 저속 단거리 이동수단처럼 질량의 불리함이 상대적으로 덜 치명적인 분야에서는 나트륨 이온 배터리의 비용과 자원성 장점이 더 크게 작용할 수 있다. 따라서 나트륨 이온 배터리는 리튬이온전지를 전면적으로 대체하는 기술이라기보다, 용도에 따라 역할이 분화될 가능성이 높은 기술로 보는 편이 더 타당하다.
5.4 연구의 한계와 후속 과제
본 탐구는 문헌과 산업 자료를 바탕으로 한 정량 비교 분석이므로, 실제 상용 셀의 세부 구조와 운전 조건을 모두 반영하지는 못했다. 또한 사용한 수치는 특정 제품의 실측값이 아니라 공개 자료에서 확인되는 경향을 단순화한 값이므로 절대적 성능을 대표하지는 않는다. 그러나 이러한 한계에도 불구하고 전극 전위 차이와 작동 전압 차이가 에너지 밀도 한계로 연결되는 구조를 이해하는 데에는 충분한 설명력을 가졌다고 판단하였다. 후속 탐구에서는 특정 나트륨계 양극 소재를 중심으로 전압과 구조 안정성의 관계를 더 자세히 비교하거나, 저온 성능과 안전성, 팩 수준 설계까지 확장하여 분석할 수 있을 것이다.
5.5 결론
본 탐구에서는 나트륨 이온 배터리의 양극 전위 특성과 리튬이온전지 대비 에너지 밀도 한계를 전기화학적 관점에서 분석하였다. 리튬과 나트륨의 표준 전극 전위 차이, 양극 소재의 평균 작동 전압 경향, 질량당 용량과 에너지 밀도의 관계를 검토한 결과, 나트륨 이온 배터리는 평균 작동 전압이 낮아 질량당 용량이 일정 수준 확보되더라도 전체 에너지 밀도에서 구조적으로 불리한 경향을 보인다는 점을 확인하였다. 이는 나트륨 이온 배터리의 한계를 단순한 성능 열세가 아니라 전극 전위와 전압 형성이라는 기초 전기화학 원리에서 비롯된 결과로 이해하게 해 준다. 동시에 자원 풍부성과 비용 경쟁력은 여전히 유의미한 장점이므로, 나트륨 이온 배터리는 모든 분야에서 리튬이온전지를 대체하기보다 응용 분야에 따라 다른 역할을 담당할 가능성이 크다. 결국 어떤 배터리가 더 적합한지를 판단하려면 하나의 수치만 볼 것이 아니라, 전기화학적 특성과 사용 목적을 함께 고려해야 한다는 점을 이번 탐구를 통해 정리할 수 있었다.
참고문헌
[1] International Energy Agency. (2024). Sodium-ion battery momentum grows, but challenges remain. https://www.iea.org/commentaries/sodium-ion-battery-momentum-grows-but-challenges-remain
[2] Nature Energy 관련 해설 자료. (2024). Critically assessing sodium-ion technology roadmaps and cost trajectories. https://www.nature.com/articles/s41560-024-01701-9
[3] ACS Omega. (2024). A comprehensive review on strategies for enhancing the performance of sodium-ion batteries. https://pubs.acs.org/doi/10.1021/acsomega.4c02709
[4] MDPI. (2024). Research progress on cathode materials for sodium-ion batteries. https://www.mdpi.com/2304-6740/14/3/72
[5] ScienceDirect. (2024). Review of cathode materials for sodium-ion batteries. https://www.sciencedirect.com/science/article/abs/pii/S0079678624000153
[6] 한국과학기술정보연구원. (2015). 나트륨을 활용한 이차전지 연구동향. https://scienceon.kisti.re.kr/srch/selectPORSrchArticle.do?cn=JAKO201509057413756
[7] Neware Korea. (n.d.). 소듐 이온 배터리 vs 리튬 이온 배터리. https://www.neware-korea.com/show/news/29.html
[8] Bonnen Batteries. (n.d.). Sodium ion battery vs lithium ion battery: A friendly comparison. https://www.bonnenbatteries.com/ko/sodium-ion-battery-vs-lithium-ion-battery-a-friendly-comparison/
활동 요약
화학 II 전기화학 단원에서 전극 전위와 화학 전지의 전압 형성 원리를 학습한 뒤 나트륨 이온 배터리가 리튬이온전지의 대체 기술로 주목받는 이유와 동시에 에너지 밀도에서 불리한 원인을 탐구함. 국제기구 자료, 학술 리뷰, 산업 비교 자료를 구분하여 활용하고 리튬과 나트륨의 표준 전극 전위 차이, 양극 소재의 평균 작동 전압 범위, 질량당 용량을 비교하는 문헌 기반 정량 분석을 수행함. 평균 작동 전압과 용량의 곱으로 에너지 밀도를 계산하여 전압 차이가 성능 차이로 확대되는 구조를 해석하였고 나트륨 이온 배터리의 한계가 단순한 개발 수준의 문제가 아니라 전기화학적 특성과 연결됨을 정리함. 배터리 기술을 자원성, 가격, 주행거리 요구 조건과 함께 판단하는 관점을 형성하였으며 화학 개념이 미래 모빌리티와 에너지 시스템 설계 문제를 해석하는 기초가 됨을 확인함.
