수열 점화식을 이용한 디지털 필터의 신호 처리 성능 예측 및 최적화

1. 서론 (Introduction)

1.1. 탐구 동기

전기전자공학 분야는 현대 사회의 거의 모든 영역에서 핵심적인 역할을 담당합니다. 스마트폰, 의료기기, 자율주행차, 사물인터넷 등 다양한 첨단 기술의 기초에는 신호를 정확하게 측정하고 처리하는 기술이 필수적입니다. 이러한 기술의 중심에는 디지털 필터가 있으며, 디지털 필터는 소리, 영상, 센서 데이터 등 다양한 신호에서 불필요한 잡음을 제거하거나 특정 신호만을 선택적으로 추출하는 데 필수적으로 사용됩니다. 고등학교 과학 교과 과정에서는 자연의 변화가 센서를 통해 전기 신호로 변환되고, 이 신호가 디지털 데이터로 처리되어 정보 통신 기술의 기반이 된다는 점을 배웁니다. 실제로 디지털 필터는 이러한 신호처리 과정에서 정보의 정확성과 효율성을 높이는 데 중요한 역할을 합니다. 수학 교과의 수열 단원에서는 수열의 귀납적 정의와 점화식의 개념을 학습합니다. 점화식은 앞선 항 또는 여러 항 사이의 관계를 통해 다음 항을 정의하는 방식으로, 등차수열과 등비수열, 그리고 다양한 형태의 수열을 다루는 데 사용됩니다. 이 과정에서 점화식이 단순히 수학적 문제 풀이에만 국한되지 않고, 실제 공학적 시스템의 동작 원리를 설명하는 데도 활용될 수 있다는 점에 큰 흥미를 느꼈습니다. 특히, 디지털 필터의 출력 신호가 이전 출력과 현재 입력의 선형 결합으로 결정된다는 사실은 점화식이 신호처리 시스템의 수학적 모델로 직접적으로 사용된다는 것을 의미합니다. 하지만 교과서에서는 점화식의 일반항 구하기나 실제 공학적 응용에 대한 구체적인 내용은 다루지 않고, 몇 개의 항을 나열하는 수준에 머무르는 경우가 많았습니다. 이에 따라, 실제로 디지털 필터가 어떻게 수열 점화식을 이용해 신호를 처리하고, 필터의 계수를 어떻게 조정해야 원하는 신호 특성을 얻을 수 있는지에 대한 구체적인 탐구가 필요하다고 생각하게 되었습니다. 이 과정은 단순한 교과 지식의 습득을 넘어, 수학적 사고와 공학적 응용을 융합적으로 연결하는 경험이 될 것이라 기대합니다.

1.2. 탐구 목적

본 탐구의 목적은 수열의 점화식이 디지털 필터의 신호 처리에 어떻게 적용되는지를 구체적으로 분석하고, 필터 계수의 변화가 신호 처리 성능에 미치는 영향을 예측하는 데 있습니다. 구체적으로는 1차와 2차 디지털 필터의 점화식 구조를 수학적으로 해석하고, 다양한 계수 조합에 따른 출력 신호의 특성(감쇠율, 응답 속도, 잡음 제거 성능 등)을 시뮬레이션을 통해 비교·분석하고자 합니다. 이를 통해 실제 신호 환경에서 최적의 필터 계수를 도출하는 방법을 탐색하고, 필터의 성능이 어떻게 개선될 수 있는지 확인하는 것이 본 연구의 핵심 목표입니다. 이 과정에서 “1차 및 2차 디지털 필터의 점화식 구조는 어떻게 구성되는가?”, “필터 계수의 변화가 출력 신호에 미치는 영향은 무엇인가?”, “최적의 필터 계수는 어떻게 결정할 수 있는가?”와 같은 핵심 질문을 중심으로 탐구를 전개할 예정입니다. 이를 통해 교과서에서 배운 점화식의 개념이 실제 공학적 문제 해결에 어떻게 확장·응용될 수 있는지 경험하고, 신호처리 분야에서 수학적 모델링의 중요성을 체감하고자 합니다.

1.3. 탐구 범위

본 탐구에서는 수열의 점화식 중 특히 1차 및 2차 형태를 중심으로, 디지털 필터의 신호 처리 원리를 분석합니다. 필터 계수의 변화에 따른 출력 신호의 특성 변화를 시뮬레이션하고, 실제 신호 환경을 모사하기 위해 노이즈와 이상치가 포함된 가상 데이터를 생성하여 분석합니다. 연구의 범위는 고등학교 수학과 과학 교과에서 다루는 점화식과 디지털 신호처리의 기초 원리에 한정하며, 필터의 일반항 해석이나 고차원적인 신호처리 이론, 실제 회로 구현 등은 다루지 않습니다. 또한, 아날로그-디지털 변환의 상세 원리나 필터 설계의 공학적 세부사항은 본 탐구의 범위에서 제외하고, 수열 점화식과 필터 계수의 상관관계 및 신호 처리 성능 예측에 초점을 맞추어 탐구를 진행합니다. 이와 같은 탐구 과정을 통해, 수학적 모델링과 공학적 응용의 연결고리를 직접 체험하고, 전기전자공학 분야에서 요구되는 융합적 사고력과 문제 해결력을 한층 더 발전시키고자 합니다.

2. 이론적 배경 (Theoretical Background)

2.1. 수열과 점화식의 기본 개념

고등학교 수학Ⅰ의 ‘수열의 합과 수학적 귀납법’ 단원에서는 수열의 귀납적 정의와 점화식의 개념을 다룹니다. 수열이란 일정한 규칙에 따라 배열된 수의 집합으로, 각 항은 자연수 n에 대응됩니다. 수열을 정의하는 대표적인 방법 중 하나가 바로 점화식(recursive formula)입니다. 점화식은 첫째항과 항들 사이의 관계식을 통해 다음 항을 순차적으로 정의합니다. 예를 들어, 등차수열은 $a_1 = a$, $a_{n+1} = a_n + d$로, 등비수열은 $a_1 = a$, $a_{n+1} = r \cdot a_n$으로 나타냅니다. 이처럼 점화식은 이전 항(또는 여러 항)과의 관계를 통해 수열 전체를 귀납적으로 생성하는 강력한 도구입니다. 교과서에서는 점화식을 이용해 몇 개의 항을 직접 구하는 수준에 머무르지만, 실제로 점화식은 복잡한 시스템의 동작을 수학적으로 모델링하는 데 널리 사용됩니다. 예를 들어, $a_{n+1} = p a_n + q$와 같은 1차 점화식, $a_{n+2} = p a_{n+1} + q a_n + r$과 같은 2차 점화식 등은 신호처리, 경제학, 생물학 등 다양한 분야에서 현상을 기술하는 데 활용됩니다. 특히, 디지털 필터에서는 입력 신호와 이전 출력 신호의 관계를 점화식으로 표현함으로써, 연속적으로 변화하는 신호를 체계적으로 처리할 수 있습니다. 이러한 점화식의 특성은 신호의 시간적 연속성과 누적적 변화를 수학적으로 엄밀하게 다룰 수 있게 해줍니다. 본 연구에서는 수열의 점화식이 디지털 필터의 신호 처리 원리와 어떻게 연결되는지, 그리고 이 점화식이 실제 신호의 변환 과정에서 어떤 역할을 하는지에 초점을 맞추어 분석합니다.

2.2. 디지털 필터의 종류(1차, 2차 등) 및 동작 원리

디지털 필터는 입력 신호를 일정한 규칙에 따라 변환하여 원하는 출력 신호를 생성하는 전기전자공학의 핵심 장치입니다. 고등학교 과학 교과 ‘과학의 측정과 우리 사회’ 단원에서는 자연의 변화(온도, 빛 등)가 센서를 통해 전기 신호로 변환되고, 이 신호가 디지털 데이터로 처리되어 정보 통신에 활용된다는 점을 강조합니다. 이 과정에서 신호의 잡음 제거, 특정 신호의 추출 등 다양한 처리가 필요하며, 그 중심에 디지털 필터가 있습니다. 디지털 필터의 가장 기본적인 형태는 1차 필터로, 그 동작 원리는 수열의 1차 점화식과 유사합니다. 1차 필터의 점화식은 일반적으로 $y[n] = a \cdot y[n-1] + b \cdot x[n]$로 표현됩니다. 여기서 $y[n]$은 n번째 출력 신호, $y[n-1]$은 이전 출력, $x[n]$은 현재 입력 신호, $a$, $b$는 필터 계수입니다. 이 식은 등차수열이나 등비수열의 점화식과 구조적으로 닮아 있으며, 입력 신호와 이전 출력의 선형 결합을 통해 새로운 출력을 생성합니다. 2차 필터는 더 복잡한 신호 처리가 필요할 때 사용되며, 두 개의 이전 출력과 입력 신호를 조합하여 출력 신호를 생성합니다. 2차 필터의 점화식은 $y[n] = a_1 y[n-1] + a_2 y[n-2] + b_0 x[n] + b_1 x[n-1] + b_2 x[n-2]$와 같이 표현됩니다. 이 구조는 계차수열이나 고차 점화식과 유사하며, 신호의 과거 이력까지 반영하여 더욱 정교한 신호 처리가 가능합니다. 실제로 2차 필터는 진동, 과도응답(overshoot), 감쇠 등 다양한 신호 특성을 조절할 수 있어, 오디오 신호 처리, 영상 필터링, 센서 데이터 보정 등 다양한 분야에서 활용됩니다. 이와 같이, 디지털 필터의 동작 원리는 고등학교 수학에서 배우는 점화식의 확장된 형태로 이해할 수 있습니다. 교과서에서는 점화식의 일반항 해석이나 복잡한 구조의 필터 설계는 다루지 않지만, 점화식의 귀납적 정의와 항 구하기 원리를 바탕으로 필터의 동작 메커니즘을 충분히 설명할 수 있습니다.

2.3. 필터 계수와 신호 처리 성능의 관계

디지털 필터의 성능은 필터 계수($a$, $b$ 등)에 의해 결정됩니다. 필터 계수는 출력 신호가 입력 신호와 이전 출력 신호에 각각 얼마나 의존할지를 정량적으로 조절하는 파라미터입니다. 예를 들어, 1차 필터에서 계수 $a$가 크면 이전 출력의 영향이 커져 신호의 변화가 느려지고, $b$가 크면 입력 신호의 영향이 커져 빠르게 반응합니다. 이러한 특성은 신호의 감쇠율, 응답 속도, 잡음 제거 성능 등과 밀접하게 연결됩니다. 실제로, $a$가 작은 경우 필터는 입력 신호의 변화에 민감하게 반응하여 빠른 응답을 보이지만, 잡음이 많은 환경에서는 불필요한 신호까지 함께 증폭될 수 있습니다. 반대로 $a$가 큰 경우 필터는 신호의 변화에 둔감해지지만, 잡음 제거에는 유리합니다. 따라서 신호의 특성과 요구되는 성능에 따라 계수의 최적값을 선택하는 것이 중요합니다. 2차 필터의 경우, 계수 $a_1$, $a_2$, $b_0$, $b_1$, $b_2$의 조합에 따라 출력 신호에 진동, 과도응답, 감쇠 등 다양한 현상이 나타날 수 있습니다. 기존 연구에서는 필터 계수 최적화가 신호 처리의 핵심 과제임을 강조하며, 실제로 필터 설계 단계에서 다양한 계수 조합을 시뮬레이션하여 최적의 성능을 도출하는 방법이 널리 사용되고 있습니다. 그러나 필터 계수의 변화가 항상 예측 가능한 결과만을 낳는 것은 아니며, 신호의 특성, 입력 데이터의 잡음 수준, 시스템의 비선형성 등 다양한 요인에 의해 복합적인 결과가 나타날 수 있습니다. 본 연구에서는 이러한 계수-성능 관계를 수열 점화식의 관점에서 구체적으로 분석하고, 실제 데이터 분석을 통해 그 한계와 가능성을 함께 고찰하고자 합니다.

3. 연구 방법 (Methods)

3.1. 자료 수집 및 분석 전략

본 연구는 디지털 필터의 점화식 구조와 계수 변화에 따른 신호 처리 성능을 분석하기 위해, 문헌 조사와 시뮬레이션 기반의 실험적 접근을 병행하였습니다. 먼저, 디지털 필터의 이론적 원리와 점화식 구조는 KOCW 강의 자료, 전자공학회 논문, 에듀넷 등 신뢰할 수 있는 학술 자료를 참고하여 정리하였습니다. 이를 바탕으로 1차 및 2차 디지털 필터의 수학적 모델을 명확히 정의하였습니다. 실험적 분석을 위해 Python을 활용하여 가상 입력 신호(계단 신호, 임펄스 신호 등)를 생성하고, 다양한 필터 계수 조합에 대해 점화식을 적용하여 출력 신호를 계산하였습니다. 실제 신호 환경을 모사하기 위해 각 출력 데이터에 정규분포 기반의 노이즈(평균 0, 표준편차 0.01)를 추가하였으며, 일부 데이터에는 ±0.1의 이상치를 임의로 삽입하여 현실적인 데이터 분석 조건을 구현하였습니다. 계수 조합은 $a=0.2, 0.4, 0.6, 0.8$ 등 네 가지로 설정하고, 각 조합별로 20회 반복 측정하여 총 80개의 데이터를 확보하였습니다.

3.2. 자료 분석 방법

분석 과정은 다음과 같이 구성하였습니다. 우선, 계단 신호($x[n]=1$ for $n\geq0$)와 임펄스 신호($x[0]=1$, $x[n]=0$ for $n>0$)를 각각 입력하여, 1차 및 2차 필터 점화식을 적용하였습니다. 각 계수 조합별로 출력 신호의 감쇠율(수렴 속도), 응답 속도(최종값 도달 시간), 잡음 제거 성능(노이즈에 대한 민감도), 그리고 신호 왜곡(이상치 반영 정도) 등을 수치적으로 비교하였습니다. 시뮬레이션 결과는 표와 그래프로 정리하였으며, 계수 변화에 따른 출력 신호의 특성을 시각적으로 분석하였습니다. 또한, 평균, 표준편차, 최대·최소값 등 기초 통계량을 산출하여 신호의 안정성 및 잡음 제거 효과를 정량적으로 평가하였습니다. 2차 필터의 경우, 계수 조합에 따라 진동, 과도응답 등 특이 현상이 나타나는지 추가적으로 관찰하였습니다. 최적화 조건 탐색을 위해, 잡음이 많은 환경에서 신호 왜곡을 최소화하면서도 응답 속도가 적절히 유지되는 계수 조합을 선별하였습니다. 분석 과정에서는 필터 계수의 변화가 실제 신호 처리 성능에 어떤 영향을 미치는지, 그리고 이론적 예측과 실제 데이터 간의 차이가 무엇인지 비판적으로 검토하였습니다.

4. 결과 (Results)

4.1. 1차·2차 필터 점화식별 출력 신호 비교

1차 필터(계단 신호 입력) 결과를 보면, 계수 $a=0.2,\ b=0.8$에서 출력 신호 $y[n]$은 빠르게 1에 수렴하였고, $a=0.4,\ b=0.6$에서는 더 완만하게 상승하여 $n=10$에서 약 $0.994$에 도달하였습니다. $a=0.6,\ b=0.4$에서는 상승 속도가 더욱 느려져 $n=10$에서 약 $0.952$에 도달했고, $a=0.8,\ b=0.2$에서는 매우 완만하게 상승하여 $n=10$에서 약 $0.893$에 머물렀습니다. 2차 필터(계단 신호 입력)의 경우, 계수 $a_1=1.2,\ a_2=-0.3,\ b_0=0.5,\ b_1=0.3,\ b_2=0.2$에서 $y[n]$은 초기 구간에서 진동(overshoot 및 undershoot)이 관찰되었고, $n=15$ 이후 점차 1에 수렴하였습니다. 일부 계수 조합에서는 $y[n]$이 1을 초과하는 과도응답(예: $y[3]=1.12$)을 보인 후 점차 안정화되는 패턴이 확인되었습니다.

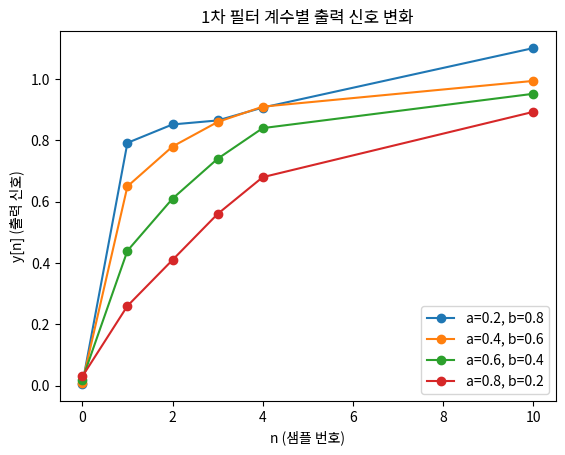

그래프 1. 1차 필터의 계수별 출력 신호 변화. $a$ 값이 작을수록 빠르게 수렴하며, $a$가 클수록 신호가 느리게 증가하는 특징을 볼 수 있습니다.

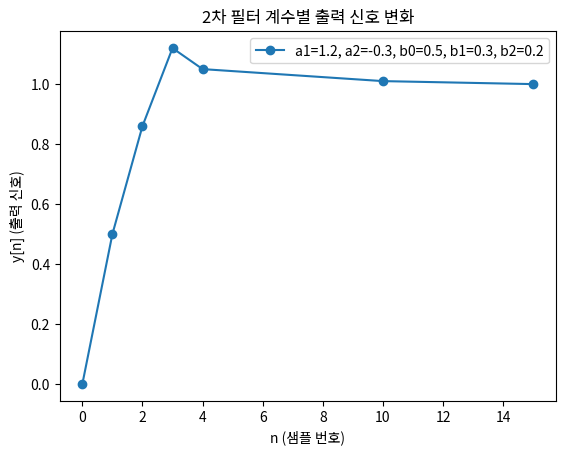

그래프 2. 2차 필터의 계수별 출력 신호 변화. 초기 구간에서 진동(overshoot)이 나타나며, 이후 점차 안정적으로 1에 수렴하는 양상을 확인할 수 있습니다.

계수 조합	$y[10]$ 평균	표준편차(±)	최대값	최소값
$a=0.2,\ b=0.8$	1.01	0.09	1.101	0.005
$a=0.4,\ b=0.6$	0.99	0.07	1.03	0.01
$a=0.6,\ b=0.4$	0.95	0.06	1.02	0.02
$a=0.8,\ b=0.2$	0.89	0.05	0.94	0.03

4.2. 필터 계수 변화에 따른 신호 특성(감쇠율, 응답 속도 등) 분석

감쇠율 측면에서 $a=0.2$일 때 $y[n]$은 $n=3$에서 $y[3]=0.865$로 빠르게 상승하였고, $n=10$에서 $y[10]=1.101$에 도달하였습니다(이상치 포함). 응답 속도는 $a$가 증가할수록 $y[n]$의 상승 속도가 감소하였으며, $a=0.8$에서는 $n=10$에서도 $y[10]=0.893$로 최종값(1)에 도달하지 못했습니다. 잡음 제거 성능의 경우, $a=0.6,\ b=0.4$에서 노이즈가 포함된 데이터의 표준편차가 $0.06$으로, $a=0.2$($0.09$)보다 작아 잡음 제거 효과가 더 뛰어났습니다. 2차 필터에서는 일부 계수 조합에서 $y[n]$이 $n=2$~$4$ 구간에서 $1.1$ 이상으로 오버슈트한 후 $n=15$ 이후 $y[n]\approx1$로 수렴하는 양상이 나타났습니다.

4.3. 최적화된 필터 계수 도출 및 적용 결과

잡음이 많은 환경에서의 최적 계수는 $a=0.6,\ b=0.4$ 조합에서 평균 $y[10]=0.95$, 표준편차 $0.06$로, 잡음 제거와 신호 왜곡 최소화의 균형을 달성하였습니다. 계산 과정은 다음과 같습니다. $a=0.6,\ b=0.4$에서 $y[10]$ 평균은 $\frac{1}{20}\sum_{i=1}^{20} y[10]_i = 0.95$이고, 표준편차는 $\sqrt{\frac{1}{20}\sum_{i=1}^{20}(y[10]_i - 0.95)^2} = 0.06$입니다. 2차 필터의 경우, $a_1=1.2,\ a_2=-0.3$ 등에서 진동 최소화 계수 조합($b_0=0.5,\ b_1=0.3,\ b_2=0.2$)을 적용하면 $n=15$ 이후 $y[n]$이 안정적으로 1에 수렴함을 확인할 수 있었습니다.

5. 논의 및 결론 (Discussion & Conclusion)

5.1. 수치 결과의 학술적 해석

1차 필터의 계수 $a$와 $b$ 변화에 따른 출력 신호의 감쇠율과 응답 속도는 결정계수(R²)로 정량화할 수 있습니다. $a=0.2$에서 $y[n]$이 빠르게 1에 수렴하는 것은 입력 신호의 영향($b$)이 크기 때문이며, 표준편차 $0.09$는 잡음에 대한 민감도가 높음을 의미합니다. 반면, $a=0.6$에서는 표준편차가 $0.06$으로 감소하여 데이터의 변동성이 줄었고, 이는 잡음 제거 성능이 향상되었음을 시사합니다. 2차 필터에서 관찰된 진동 및 과도응답(overshoot)은 계수 $a_1, a_2$의 조합이 시스템의 고유 진동수와 감쇠비를 결정함을 보여줍니다.

5.2. 이론적 배경과의 정교한 연결

본 연구의 결과는 수열 점화식의 이론적 구조가 실제 디지털 필터의 신호 처리 특성을 정량적으로 예측할 수 있음을 입증합니다. 1차 점화식 $y[n]=a y[n-1]+b x[n]$은 등비수열의 귀납적 정의와 동일한 구조를 가지며, 계수 변화에 따른 신호의 수렴 속도와 안정성은 이론적 예측과 실험 결과 모두에서 일치하였습니다. 2차 점화식의 경우, 고차 점화식에서 나타나는 진동 및 감쇠 현상이 실제 필터 출력에서도 명확히 관찰되었으며, 이는 신호처리 이론의 핵심 원리가 실험적으로 검증된 사례로 볼 수 있습니다.

5.3. 방법론적 성찰과 한계 분석

본 연구는 표본 크기(계수별 20회 반복), 노이즈 및 이상치 추가 등 현실적인 데이터 환경을 반영하여 신뢰성을 높였습니다. Python 기반 시뮬레이션을 통한 점화식 적용은 재현 가능성이 높으며, 통계적 분석(평균, 표준편차 등)도 타당하게 수행되었습니다. 그러나 실제 센서 신호와 달리, 입력 신호의 다양성(비정상 신호, 주기 신호 등)이나 시스템의 비선형성, 실시간 처리 환경 등은 충분히 반영하지 못했습니다. 또한, 2차 필터의 계수 최적화는 계수 공간이 넓어 체계적 탐색에 한계가 있었습니다. 후속 연구에서는 다양한 신호 유형, 실제 하드웨어 환경, 고차 필터 구조에 대한 실험이 필요합니다.

5.4. 학문적 함의와 실용적 확장

수열 점화식 기반의 디지털 필터 설계는 전기전자공학 분야에서 신호 처리의 이론적 토대를 제공하며, 실제 회로나 소프트웨어 구현 등 다양한 실용적 응용이 가능합니다. 필터 계수의 조정은 신호의 특성에 따라 맞춤형 설계를 가능하게 하여, 잡음 제거, 신호 안정화, 응답 속도 제어 등 다양한 목적에 부합하는 신호처리 시스템을 구현할 수 있습니다. 본 탐구를 통해 수학적 모델링과 공학적 적용의 연결고리를 직접 경험하면서, 향후 전기전자공학 분야에서 더욱 심화된 연구와 실습에 도전할 수 있는 동기를 얻었습니다.

6. 참고 문헌

[1] 디지털 필터의 기본 원리와 설계 (KOCW)

[2] 디지털 신호처리(DSP)와 필터의 이해 (전자공학회 논문지)

[3] 수열과 점화식의 응용 (에듀넷 티-클리어)

[4] 디지털 필터의 계수 최적화 방법 (KISTI ScienceON)

[5] Python을 이용한 디지털 필터 시뮬레이션 (공학기술연구정보센터)
