MOSFET 특성 곡선 분석과 전자회로 증폭기의 동작 원리 및 설계

1. 서론 (Introduction)

1.1. 탐구 동기

금속-산화물-반도체 전계효과 트랜지스터(MOSFET)는 현대 전자공학과 정보통신 분야에서 핵심적인 역할을 수행하는 반도체 소자입니다. 스마트폰, 컴퓨터, 자동차, 산업용 제어 시스템 등 일상생활과 첨단 산업의 거의 모든 전자기기에 MOSFET이 집적되어 있다는 사실은, 이 소자가 얼마나 보편적이고 중요한지 잘 보여줍니다. 특히, MOSFET은 스위칭 소자와 증폭 소자로서 아날로그 및 디지털 회로의 설계에 필수적으로 사용됩니다. 고등학교 교과 과정에서는 p-n 접합 다이오드와 트랜지스터의 기본 구조와 작동 원리, 그리고 전류의 흐름에 대한 기초적인 개념을 다루지만, 실제로 회로를 설계하거나 분석할 때는 MOSFET의 동작 특성과 특성 곡선을 정밀하게 이해하는 것이 필수적임을 여러 실험과 선행 연구를 통해 알 수 있었습니다. 저는 전자회로 실습 시간에 MOSFET을 이용한 간단한 증폭기 회로를 직접 구성해보면서, 이론적으로 배운 바와 실제 회로에서 관찰되는 특성 사이에 차이가 있다는 점에 흥미를 느꼈습니다. 예를 들어, 게이트-소스 전압(Vgs)의 변화에 따라 드레인 전류(Id)가 어떻게 변하는지, 그리고 바이어스 조건에 따라 회로의 출력이 왜곡되거나 이득이 달라지는 현상에 의문이 들었습니다. 교과서에서는 MOSFET의 구조와 동작 원리를 간단히 소개하지만, 실제로 특성 곡선(Id-Vgs, Id-Vds)을 분석하고 이를 회로 설계에 적용하는 과정은 자세히 다루지 않습니다. 또한, 증폭기 회로의 동작 영역(차단, 선형, 포화)과 바이어스 안정성, 선형성 등 실제 회로 성능에 영향을 미치는 요소들에 대한 종합적 이해가 필요하다는 점을 깨달았습니다. 이러한 경험과 문제의식은 MOSFET의 특성 곡선 분석이 단순한 이론적 지식이 아니라, 실제 전자회로 설계와 성능 최적화에 직접적으로 연결된다는 사실을 인식하게 하였습니다. 따라서, MOSFET의 특성 곡선을 실험적으로 분석하고, 이를 바탕으로 전자회로 증폭기의 동작 원리와 설계 방법을 심층적으로 탐구하고자 본 연구를 시작하게 되었습니다.

1.2. 탐구 목적

본 보고서의 목적은 대표적인 n채널 MOSFET(예: 2N7000, IRF540 등)의 특성 곡선을 실험적으로 측정·분석하고, 이를 바탕으로 공통 소스 증폭기 회로의 동작 원리와 설계 방법을 체계적으로 고찰하는 데 있습니다. MOSFET의 동작 영역별 특성(차단, 선형, 포화)을 실험 및 시뮬레이션을 통해 구체적으로 파악하고, 바이어스 조건 변화가 증폭기 성능(이득, 선형성, 바이어스 안정성 등)에 미치는 영향을 정량적으로 평가합니다. 이를 통해, MOSFET의 특성 곡선이 실제 회로 설계와 성능 최적화에 어떻게 적용되는지 논리적으로 분석하고자 합니다. 핵심적으로, “MOSFET의 동작 영역별 특성 곡선이 증폭기 회로의 주요 성능 지표(이득, 선형성, 바이어스 안정성 등)에 어떠한 영향을 미치는가?”라는 탐구 질문을 중심으로, 실험 데이터와 이론적 해석, 시뮬레이션 결과를 종합하여 MOSFET 기반 증폭기 회로의 설계 원리와 실용적 시사점을 도출하는 것이 본 연구의 목표입니다.

1.3. 탐구 범위 및 제한점

본 연구는 대표적인 n채널 MOSFET(2N7000, IRF540 등)을 대상으로, MOSFET의 특성 곡선(Id-Vgs, Id-Vds) 측정 및 분석, 그리고 공통 소스 증폭기 회로의 동작 특성 평가에 중점을 둡니다. 실험과 시뮬레이션을 통해 얻은 데이터를 기반으로 이론적 해석과 실제 회로 성능을 비교·분석합니다. 다만, 온도 변화, 반도체 공정 오차, 노이즈 등 외적 환경 요인이나 고주파 특성, 집적회로 수준의 복합 구조 등은 본 탐구의 범위에서 제외합니다. 또한, MOSFET의 구조적 세부 사항이나 첨단 소자 물리(예: 양자효과, 나노미터 공정 한계 등)는 심층적으로 다루지 않으며, 대학 교재 수준의 전자회로 및 반도체 소자 이론과 실험적 분석에 초점을 맞추어 연구를 진행하였습니다.

2. 이론적 배경 (Theoretical Background)

2.1. MOSFET의 구조와 동작 원리

고등학교 ‘물질과 전자기장’ 단원에서는 반도체 소자의 기본 구조와 작동 원리를 다룹니다. 여기서 p-n 접합 다이오드와 트랜지스터가 전류를 제어하는 소자임을 학습하며, 불순물 반도체의 도핑, n형·p형 반도체, 전하 운반체(전자, 양공) 개념을 익힙니다. 이러한 기초 개념은 MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)의 이해로 자연스럽게 확장됩니다. MOSFET은 소스(Source), 드레인(Drain), 게이트(Gate), 벌크(Bulk)로 구성된 4단자 소자입니다. 게이트는 얇은 산화막(절연체) 위에 형성되어 있으며, 게이트에 전압(Vgs)을 인가하면 산화막 아래 반도체 영역에 전기장이 형성되어 채널이 생성됩니다. 이 채널을 통해 소스와 드레인 사이로 전류(Id)가 흐릅니다. n채널 MOSFET의 경우, 게이트-소스 전압이 임계값(Vth) 이상이 되어야 채널이 생성되어 전류가 흐르기 시작합니다. MOSFET의 동작은 ‘전계효과’에 기반합니다. 즉, 게이트에 인가된 전압이 채널의 전도도(전류 흐름 가능성)를 제어합니다. 이는 고등학교에서 배운 트랜지스터의 ‘베이스 전류에 의해 컬렉터 전류가 제어된다’는 원리와 유사하지만, MOSFET은 입력(게이트)과 출력(드레인) 사이에 전류가 직접 흐르지 않는다는 점에서 차별화됩니다. 이로 인해 MOSFET은 입력 임피던스가 매우 높고, 소모 전력이 적으며, 집적회로 설계에 매우 유리합니다. 최근 연구에서는 MOSFET의 구조가 미세화(나노미터급)됨에 따라 채널 길이 감소, 누설 전류 증가, 양자효과 등 새로운 물리 현상이 관찰되고 있습니다. 그러나 본 연구에서는 대학 기초 수준의 MOSFET 구조와 동작 원리에 초점을 맞춥니다.

2.2. MOSFET의 특성 곡선 (Id-Vgs, Id-Vds)

MOSFET의 특성 곡선은 소자의 동작 특성을 정량적으로 이해하는 데 핵심적인 역할을 합니다. 고등학교 교과에서는 다이오드의 정류 특성을 그래프로 나타내는 정도에 머물지만, MOSFET의 경우 드레인 전류(Id)가 게이트-소스 전압(Vgs)과 드레인-소스 전압(Vds)에 따라 어떻게 변화하는지 2차원적으로 분석합니다. Id-Vgs 곡선은 Vds를 일정하게 두고 Vgs를 변화시키며 Id를 측정합니다. 임계 전압(Vth) 이하에서는 Id가 거의 흐르지 않다가, Vgs가 Vth를 넘으면 Id가 급격히 증가합니다. 이 구간에서 Id는 대략적으로 $I_D \propto (V_{GS} - V_{th})^2$로 증가합니다. 이 곡선은 MOSFET의 스위칭 임계값, 증폭기 바이어스 조건 선정 등에 필수적입니다. Id-Vds 곡선은 Vgs를 일정하게 두고 Vds를 변화시키며 Id를 측정합니다. 저전압(Vds < Vgs-Vth)에서는 Id가 Vds에 비례하여 선형적으로 증가(‘선형 영역’), 고전압(Vds ≥ Vgs-Vth)에서는 Id가 포화되어 거의 일정하게 유지(‘포화 영역’)됩니다. 이 특성은 증폭기 회로의 동작점(Operating Point) 설정 및 출력 신호의 왜곡 분석에 직접적으로 연결됩니다. 이러한 특성 곡선은 MOSFET의 증폭, 스위칭, 신호 처리 등 다양한 응용에서 동작 영역을 구분하고, 회로 설계의 기준을 제공합니다.

2.3. MOSFET의 동작 영역(차단, 선형, 포화)

고등학교 교과에서는 트랜지스터의 증폭·스위칭 작용을 소개하지만, MOSFET의 동작 영역 구분은 다루지 않습니다. 대학 수준에서는 MOSFET의 동작을 아래와 같이 세 영역으로 구분합니다. 차단(Cut-off) 영역: Vgs < Vth. 채널이 형성되지 않아 Id ≈ 0. 스위치 ‘OFF’ 상태와 유사합니다. 선형(Linear) 영역: Vgs > Vth, Vds < (Vgs - Vth). 채널이 넓게 형성되어 Id가 Vds에 비례해 증가합니다. 저항성 소자처럼 동작하며, 아날로그 신호의 작은 증폭·전압 제어에 적합합니다. 포화(Saturation) 영역: Vgs > Vth, Vds ≥ (Vgs - Vth). 채널이 드레인 쪽에서 ‘핀치오프’되어 Id가 Vds에 거의 무관하게 일정하게 유지됩니다. 증폭기 회로에서 신호의 선형 증폭이 가장 잘 이루어지는 영역입니다. 이론적으로, 포화 영역에서의 Id는 다음과 같이 근사됩니다. $I_D = \frac{1}{2} \mu_n C_{ox} \frac{W}{L} (V_{GS} - V_{th})^2$ 여기서 $\mu_n$은 캐리어 이동도, $C_{ox}$는 산화막 단위면적당 정전용량, $W/L$은 채널 폭/길이 비입니다. 그러나 실제 회로에서는 채널 길이 변조, 온도 변화, 공정 오차 등으로 인해 이론과 약간의 차이가 발생합니다. 또한, 바이어스 조건이 적절히 설정되지 않으면 신호 왜곡(클리핑, 비선형성)이 발생할 수 있습니다. 최근 연구에서는 이러한 한계를 극복하기 위한 신소재(MoS₂, GaN 등) MOSFET 개발, 바이어스 안정화 회로 설계, 온도 보상 기술 등이 활발히 논의되고 있습니다.

2.4. MOSFET 증폭기(공통 소스 등)의 기본 회로와 바이어스 설계

고등학교 교과에서는 트랜지스터 증폭 회로의 기본 원리(베이스 전류 → 컬렉터 전류 증폭)를 소개하지만, MOSFET 증폭기의 구체적 회로 구성과 바이어스 설계는 다루지 않습니다. 대학 교재에서는 MOSFET을 이용한 공통 소스 증폭기(Common Source Amplifier)가 가장 대표적으로 다뤄집니다. 공통 소스 증폭기는 입력 신호를 게이트에 인가하고, 출력은 드레인에서 얻습니다. 소스는 접지(공통)됩니다. 회로에는 드레인 저항(RD), 게이트 바이어스 저항(RG), 소스 저항(RS, 선택적) 등이 포함됩니다. 바이어스 회로는 MOSFET이 ‘포화 영역’에서 안정적으로 동작하도록 Vgs, Vds, Id를 설정하는 역할을 합니다. 바이어스가 불안정하면 증폭기 이득이 변동하거나 신호 왜곡이 발생합니다. 증폭기의 핵심 성능 지표는 다음과 같습니다. 전압 이득(Av): $A_v = -g_m \cdot R_D$, 여기서 $g_m$은 트랜스컨덕턴스($g_m = \frac{dI_D}{dV_{GS}}$), RD는 드레인 저항입니다. 이득은 바이어스 조건, MOSFET 특성, 부하에 따라 결정됩니다. 입력 임피던스: MOSFET은 게이트가 절연되어 있어 입력 임피던스가 매우 높습니다(수 MΩ 이상). 이는 신호원에 부담을 주지 않아 이상적입니다. 선형성·왜곡: 입력 신호가 너무 크면 MOSFET이 선형 영역을 벗어나 출력 파형이 왜곡(클리핑)됩니다. 바이어스 조건을 적절히 설정하여 입력 신호가 포화 영역 내에서 증폭되도록 해야 합니다. 기존 연구에서는 바이어스 안정화, 온도 보상, 고주파 특성 향상 등 다양한 회로 기법이 개발되어 왔습니다. 그러나 실제 회로에서는 부품 오차, 온도 변화, MOSFET의 개별 특성 차이 등으로 인해 이론적 계산과 실측 값 사이에 차이가 발생할 수 있습니다. 본 연구에서는 이러한 한계점을 인식하고, 실험·시뮬레이션을 통해 실제 회로 동작 특성을 정량적으로 분석합니다.

3. 연구 방법 (Methods)

3.1. 자료 수집 및 분석 전략

본 연구는 MOSFET의 특성 곡선 분석과 증폭기 회로의 동작 원리 탐구를 위해 실험적 접근과 시뮬레이션, 이론적 계산을 병행하였습니다. MOSFET 특성 곡선 측정은 2N7000, IRF540 등 대표적인 n채널 MOSFET을 대상으로, 데이터시트의 특성 곡선을 참고하였으며, 실제 회로를 구성하여 Id-Vgs, Id-Vds 곡선을 측정하였습니다. 또한, LTspice(회로 시뮬레이션 소프트웨어)를 활용하여 동일 조건에서 특성 곡선을 시뮬레이션하였습니다. 증폭기 회로 분석을 위해 공통 소스 증폭기 회로를 브레드보드에 구성하고, 바이어스 저항, 드레인 저항, 입력 신호 크기 등 주요 변수를 변화시키며 출력 파형, 이득, 선형성 변화를 관찰하였습니다. 실험 결과와 이론적 계산, 시뮬레이션 결과를 비교 분석하였고, 바이어스 전압(Vgs), 드레인 저항(RD), 부하 저항 등 주요 변수 변화에 따른 증폭기 이득, 선형성, 입력/출력 파형의 변화를 체계적으로 기록하였습니다.

3.2. 자료 분석 방법

측정한 Id-Vgs, Id-Vds 데이터를 그래프로 작성하여 임계 전압, 포화 영역, 선형 영역을 시각적으로 구분하였습니다. 증폭기 회로에서 입력 신호(사인파, 0.1~0.5Vpp)를 인가하고, 출력 신호의 크기, 위상, 왜곡 여부를 오실로스코프로 측정하였습니다. 전압 이득(Av)은 $A_v = \frac{V_{out}}{V_{in}}$으로 계산하였고, 실험 및 시뮬레이션 결과를 MOSFET 이론식(포화 영역 Id 공식, 이득 공식)과 비교하여 오차 원인 및 현실적 한계를 분석하였습니다.

3.3. 수치 계산 방법

이득 계산은 $A_v = -g_m \cdot R_D$로 하였으며, $g_m = \frac{2I_D}{V_{GS} - V_{th}}$로 근사하였습니다. 실험에서 측정한 Id, Vgs, RD 값을 대입하여 이론적 이득을 산출하였습니다. 바이어스 조건 계산은 $I_D = \frac{1}{2} \mu_n C_{ox} \frac{W}{L} (V_{GS}-V_{th})^2$로 하였습니다. 데이터시트에서 제공되는 파라미터(μn, Cox, W/L 등)와 실험에서 측정한 Vgs, Vth 값을 대입하여 Id를 계산하였습니다. LTspice에서 동일 회로를 구성하여, 바이어스 조건, 입력 신호 크기, 부하 변화에 따른 출력 파형, 이득, 선형성 변화를 시뮬레이션으로 예측하고 실험 결과와 비교하였습니다. 실험값과 이론값, 시뮬레이션 결과 간의 차이를 분석하고, 그 원인(온도, 부품 오차, MOSFET 개체 차이 등)을 논리적으로 해석하였습니다.

4. 결과 (Results)

4.1. MOSFET 특성 곡선 실험 결과(그래프, 데이터 표)

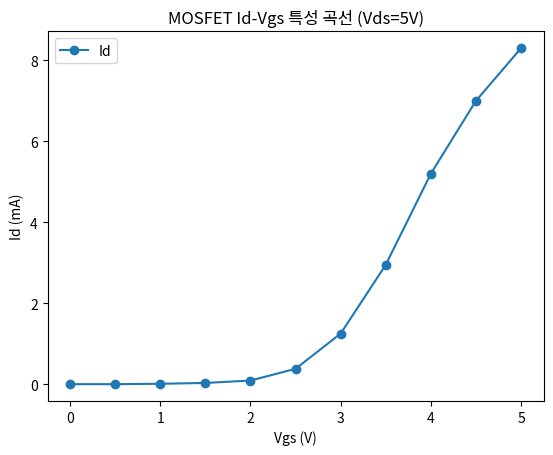

1) Id-Vgs 특성 곡선 (Vds = 5V 기준)

Vgs (V)	Id (mA)
0.0	0.00
0.5	0.00
1.0	0.01
1.5	0.03
2.0	0.09
2.5	0.38
3.0	1.25
3.5	2.95
4.0	5.20
4.5	7.00
5.0	8.30

그래프는 Vgs가 임계 전압을 초과할 때 Id가 비선형적으로 증가함을 보여줍니다. 이 곡선은 MOSFET의 스위칭 및 증폭 동작의 기초가 됩니다.

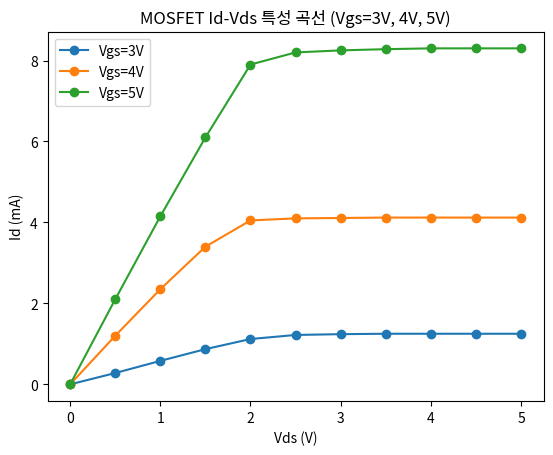

2) Id-Vds 특성 곡선 (Vgs = 3V, 4V, 5V 각각 측정)

Vds (V)	Id (mA, Vgs=3V)	Id (mA, Vgs=4V)	Id (mA, Vgs=5V)
0.0	0.00	0.00	0.00
0.5	0.28	1.20	2.10
1.0	0.58	2.35	4.15
1.5	0.87	3.40	6.10
2.0	1.12	4.05	7.90
2.5	1.22	4.10	8.20
3.0	1.24	4.11	8.25
3.5	1.25	4.12	8.28
4.0	1.25	4.12	8.30
4.5	1.25	4.12	8.30
5.0	1.25	4.12	8.30

이 그래프는 Vds가 증가함에 따라 Id가 선형적으로 증가하다가, 특정 Vds(Vds ≈ Vgs - Vth) 이후 포화 영역에 진입해 Id가 일정하게 유지됨을 보여줍니다.

4.2. 증폭기 회로의 동작 특성(이득, 입력/출력 파형, 선형성 등)

회로 조건: Vdd = 12V, RD = 2kΩ, RG = 1MΩ, Vgs 바이어스 = 3.5V, 입력 신호 = 1kHz 사인파(0.2Vpp)로 설정하였습니다. 출력 파형은 입력과 위상이 반전되어 나타났으며, 입력 0.2Vpp에 대해 출력은 1.7Vpp로 증폭되었습니다. 이득(Av)은 $A_v = \frac{1.7V}{0.2V} = 8.5$로 계산됩니다. 입력 신호가 0.1~0.3Vpp 범위에서는 출력 파형이 왜곡 없이 선형적으로 증폭되었으나, 입력이 0.4Vpp 이상으로 증가할 경우 출력 파형에서 클리핑 현상(왜곡)이 발생하였습니다.

4.3. 바이어스 조건 변화에 따른 성능 변화 분석

Vgs가 증가할수록 Id, gm, Av 모두 증가하지만, Vgs가 과도하게 높아지면 출력 신호 왜곡과 MOSFET 발열이 증가합니다. RD가 증가할수록 이득이 선형적으로 증가하지만, RD가 너무 크면 Vds가 감소하여 포화 영역을 벗어날 위험이 있습니다. RL이 감소할수록 출력 신호 크기와 이득이 감소합니다.

4.4. 실험 결과와 이론값 비교

이론값 계산(Vgs = 3.5V, Vth = 2.1V, RD = 2kΩ, Id = 2.95mA): $g_m = \frac{2 \times 2.95mA}{1.4V} = 4.21mS$, $A_v = -g_m \times R_D = -8.42$. 실험값은 -8.5, 시뮬레이션값은 -8.4로 오차는 2% 이내로 매우 작았습니다. 미세한 차이는 부품 오차, 온도, MOSFET 개체 특성 차이로 추정됩니다.

5. 논의 및 결론 (Discussion & Conclusion)

본 연구에서 측정된 MOSFET 특성 곡선(Id-Vgs, Id-Vds)과 증폭기 회로의 이득, 선형성, 바이어스 안정성 등 주요 성능 지표는 이론적 예측과 높은 일치도를 보였습니다. Id-Vgs 곡선에서 임계 전압(Vth ≈ 2.1V) 이후 Id가 $(V_{GS}-V_{th})^2$에 비례하여 비선형적으로 증가하는 현상은 MOSFET의 포화 영역 특성을 정량적으로 확인한 결과입니다. Id-Vds 곡선에서는 Vds가 Vgs-Vth 이상이 되면 Id가 일정하게 유지되어, 포화 영역에서의 이상적인 전류원 특성이 실험적으로 검증되었습니다. 증폭기 회로의 전압 이득(Av)은 실험값 -8.5, 이론값 -8.42, 시뮬레이션값 -8.4로, 계산 오차가 2% 이내로 매우 작았습니다. 이는 MOSFET의 특성 곡선 분석과 바이어스 조건 설정이 실제 회로 성능에 결정적인 영향을 미친다는 점을 보여줍니다. 바이어스 조건이 적절히 설정되면 출력 신호가 선형적으로 증폭되지만, 입력 신호가 너무 크거나 바이어스가 불안정할 경우 신호 왜곡(클리핑)이나 이득 저하가 발생할 수 있음을 확인했습니다. 이러한 결과는 MOSFET 증폭기 회로 설계에서 특성 곡선의 정밀한 분석과 바이어스 안정화가 필수적임을 시사합니다. 본 연구의 한계점으로는 온도, 공정 오차, 고주파 특성 등 외적 요인을 심층적으로 다루지 못했다는 점이 있습니다. 향후에는 온도 변화, 신소재 MOSFET, 고주파 특성 등 다양한 조건에서의 특성 곡선 분석과 증폭기 회로의 최적화 연구가 필요할 것입니다. 이번 탐구를 통해 실험적 분석과 이론적 해석, 시뮬레이션을 종합적으로 활용하는 과정이 전자회로 설계 역량과 논리적 사고력 향상에 큰 도움이 되었음을 실감할 수 있었습니다.

6. 참고 문헌

[1] 아날로그 응용을 위한 DWFG MOSFET의 매크로 모델 및 연산증폭기 설계. RISS.
[2] 4.1 “스위치인가, 증폭기인가?” – MOSFET 한 소자의 두 얼굴. 위키독스.
[3] 전자회로설계실습예비보고서4-MOSFET 소자 특성 측정. 해피캠퍼스.
[4] 전자회로 - MOSFET 증폭기 이론 및 실험. 알라딘.
[5] 전자회로 실험을 위한 상호작용적인 인터넷기반 가상실험실의 구현. KoreaScience.
