1. 서론

1.1 탐구 동기

물리학Ⅱ에서 트랜지스터는 작은 입력 전류로 큰 출력 전류를 제어하는 대표적인 반도체 소자로 제시된다. 수업에서는 주로 증폭 작용과 스위칭 작용의 기본 원리를 배우지만 실제 소자의 동작은 교과서 속의 단순한 ON과 OFF로만 정리되지 않는다. 스위치로 쓰이는 BJT는 충분한 베이스 전류가 주어지면 안정적으로 도통 상태에 들어가지만 입력을 끊는 순간 즉시 차단되는 것은 아니다. 포화 영역에 깊게 들어간 상태에서는 소자 내부에 축적된 전하가 남아 있어 컬렉터 전류가 일정 시간 계속 유지되며 이로 인해 turn-off가 지연된다. 처음에는 베이스 전류를 많이 주면 회로가 더 확실하게 동작할 것이라고 생각하기 쉬우나 자료를 살펴보면 그 직관이 모든 상황에서 옳지는 않음을 확인할 수 있다.

이 점은 물리학적으로도 흥미롭다. 같은 전압과 전류를 다루더라도 정적 회로 해석에서는 잘 드러나지 않는 시간 지연 현상이 반도체 내부 전하 운반자의 축적과 제거 과정에서 나타나기 때문이다. 특히 포화 구동은 ON 상태의 안정성을 높이는 방향으로 작용하는 한편 저장 시간을 늘려 OFF 전환을 느리게 만든다. 즉 같은 조작이 서로 다른 두 결과를 낳는 상충 관계를 보여 준다. 이러한 현상은 교과에서 배운 바이어스 전압, 전류, 전력 개념을 반도체 내부 물리 현상과 연결해 해석할 수 있는 좋은 사례라고 판단하였다. 그래서 본 보고서에서는 BJT 스위칭 회로에서 베이스 과구동 비율이 커질 때 안정성 확보의 이득과 저장 시간 증가의 비용이 어떤 방식으로 함께 나타나는지 물리학 중심으로 분석하고자 하였다.

1.2 연구 목적

본 연구의 목적은 실리콘 NPN BJT를 스위치로 사용하는 상황을 가정하고 베이스 과구동 비율이 증가할수록 ON 상태 안정성은 어떻게 향상되며 저장 시간과 turn-off 시간은 어떤 양상으로 증가하는지를 정량적으로 정리하는 데 있다. 여기서 ON 상태 안정성은 트랜지스터가 부하 전류를 기대 수준까지 전달하는 정도를 뜻하며 저장 시간은 입력 제거 이후에도 내부 저장 전하 때문에 컬렉터 전류가 바로 감소하지 않는 구간으로 정의하였다. 또한 스위칭이 지연될수록 과도 구간에서 전압과 전류가 동시에 존재하는 시간이 길어지므로 평균 전력 손실 역시 증가할 수 있다는 점에 주목하였다.

이를 위해 먼저 BJT의 구조와 차단 영역, 활성 영역, 포화 영역의 물리적 차이를 정리하고 포화 상태에서 저장 시간이 발생하는 메커니즘을 설명하였다. 이후 베이스 과구동 비율을 독립변수로 설정하고 ON 상태 안정성 지표, 저장 시간 $t_s$, 전체 turn-off 시간 $t_{off}$, 상대 평균 전력 손실을 종속변수로 두어 가상 데이터를 구성하였다. 가상 데이터는 특정 상용 소자의 실측값을 재현하기 위한 것이 아니라 공신력 있는 교육 자료와 응용 핸드북에서 반복적으로 나타나는 일반적 경향을 반영하도록 설계하였다. 이를 바탕으로 포화 심화가 안정성 향상에 주는 효과와 저장 시간 증가를 통한 손실 확대가 어느 구간에서 두드러지는지 비교하였다.

2. 이론적 배경

2.1 교과 연계와 트랜지스터의 구조

물리학Ⅱ에서는 반도체 소자를 전하 운반자의 이동과 바이어스 조건을 중심으로 배운다. NPN형 BJT는 이미터, 베이스, 컬렉터의 세 영역으로 이루어지며 이미터는 전자를 주입하고 베이스는 매우 얇고 약하게 도핑되어 주입된 전자가 대부분 재결합하지 않고 컬렉터까지 이동하도록 돕는다. 이미터-베이스 접합이 순방향 바이어스되면 전자가 베이스로 주입되고 컬렉터-베이스 접합이 역방향 바이어스되면 전기장에 의해 전자들이 컬렉터로 끌려간다. 이때 작은 베이스 전류가 더 큰 컬렉터 전류를 제어하는 것이 트랜지스터의 기본 작동 원리이다.

그러나 스위칭 동작을 이해하려면 단순한 증폭 설명을 넘어서 각 접합의 바이어스 상태와 내부 전하 분포를 함께 보아야 한다. 차단 상태에서는 이미터-베이스 접합의 순방향 바이어스가 충분하지 않아 운반자 주입이 거의 일어나지 않는다. 활성 영역에서는 이미터-베이스 접합은 순방향, 컬렉터-베이스 접합은 역방향 바이어스를 받아 전자가 효율적으로 이동한다. 반면 포화 영역에서는 두 접합이 모두 순방향에 가까운 상태가 되어 컬렉터-베이스 접합의 운반자 제거 효과가 약화되고 그 결과 베이스와 컬렉터 주변에 과잉 전하가 축적된다. 스위칭에서 문제가 되는 저장 시간은 바로 이 축적된 전하에서 비롯된다.

2.2 차단 영역, 활성 영역, 포화 영역의 물리적 의미

차단 영역은 스위치 관점에서는 열린 상태이지만 물리적으로는 이미터에서 베이스로의 전하 주입이 충분하지 않아 컬렉터 전류가 거의 흐르지 않는 상태이다. 활성 영역은 주입된 전하 운반자의 상당 부분이 컬렉터로 이동하며 베이스 전류 변화에 따라 컬렉터 전류가 비교적 비례적으로 반응하는 구간이다. 이 영역은 증폭기 동작에 적합하다. 반면 포화 영역은 이미터-베이스 접합뿐 아니라 컬렉터-베이스 접합도 순방향 성분을 띠어 전하 운반자가 내부에 더 많이 쌓이는 영역이다.

회로적으로 보면 포화 영역에서는 컬렉터-이미터 전압이 낮아지므로 스위치가 확실히 닫힌 것처럼 보인다. 하지만 내부적으로는 OFF 상태로 돌아가기 위해 제거해야 할 전하가 많아졌다는 뜻이기도 하다. 따라서 포화는 단순히 완전한 도통을 의미하는 것이 아니라 저장 전하가 증가한 상태를 동시에 의미한다. 이 이중적 의미가 바로 본 연구의 핵심이며 ON 상태의 안정성과 turn-off 속도가 같은 방향으로 최적화되지 않을 수 있음을 보여 준다.

2.3 저장 시간의 발생 원리

저장 시간은 포화 상태의 트랜지스터에서 입력을 제거한 뒤에도 컬렉터 전류가 즉시 감소하지 않고 일정 수준 유지되는 구간을 말한다. 이를 이해하려면 전류를 단순한 숫자가 아니라 내부 전하 이동의 결과로 해석해야 한다. 포화 상태에서 이미 많은 운반자가 베이스와 컬렉터 근처에 축적되어 있으면 입력을 끊는 것은 새로운 운반자 주입을 멈추는 것일 뿐 이미 쌓여 있는 전하를 즉시 없애는 것은 아니다. 그 전하는 재결합하거나 외부 경로를 통해 제거되어야 하므로 유한한 시간이 필요하다.

이 현상은 수식으로도 개략적으로 표현할 수 있다. 저장 전하를 $Q_s$라 하고 제거 과정의 유효 시간 상수를 $\tau$라 하면 저장 시간은 매우 단순화한 모델에서 $t_s\propto Q_s/I_{remove}$ 혹은 $Q_s$가 증가할수록 커지는 함수로 볼 수 있다. 또한 스위칭 과도 중 손실은 $P=VI$로 표현되므로 turn-off 지연이 길어질수록 평균 손실이 커질 가능성이 높다. 결국 포화가 심해질수록 $Q_s$가 증가하고 그 결과 $t_s$와 관련 손실이 함께 증가한다는 것이 본 연구의 이론적 기반이다.

2.4 스위칭 시간의 구성 요소와 전력 손실

트랜지스터의 스위칭 시간은 일반적으로 지연 시간, 상승 시간, 저장 시간, 하강 시간으로 구분된다. 이 가운데 포화 구동과 가장 직접적으로 연결되는 요소는 저장 시간이다. turn-on 과정에서는 입력이 인가된 뒤 도통 상태로 들어가는 속도가 중요하지만 turn-off 과정에서는 포화 상태에서 남아 있는 저장 전하가 먼저 제거되어야 하므로 저장 시간이 병목처럼 작용한다. 특히 베이스 전류를 기준 이상으로 더 많이 주는 경우 ON 상태는 비교적 빠르게 안정화되지만 OFF 전환은 오히려 늦어질 수 있다.

전력 손실은 이 현상을 더욱 중요하게 만든다. 이상적인 스위치라면 ON 상태에서는 전압 강하가 매우 작고 OFF 상태에서는 전류가 매우 작아 손실이 제한된다. 하지만 실제 스위칭 과도 구간에서는 전압과 전류가 동시에 존재한다. 따라서 $P=VI$에 따라 과도 시간이 길어질수록 손실 에너지가 증가할 수 있다. 높은 주파수로 반복 스위칭하는 회로에서는 이 손실이 누적되어 발열과 효율 저하로 이어질 수 있으므로 저장 시간은 단순히 느려지는 문제를 넘어 에너지 관점에서도 중요한 지표가 된다.

3. 연구 방법

3.1 연구 설계

본 연구는 실험 장비를 이용한 직접 측정보다는 검증 가능한 전자소자 이론과 응용 자료를 바탕으로 한 가상 데이터 모델링 연구로 설계하였다. 연구 질문은 “베이스 과구동 비율이 증가할수록 ON 상태 안정성은 어떻게 달라지며 저장 시간과 turn-off 시간은 어떤 방식으로 증가하는가”로 설정하였다. 이를 위해 독립변수로 베이스 과구동 비율 $\left(I_B/I_{B,\min}\right)$을 두고 종속변수로 ON 상태 안정성 지표, 저장 시간 $t_s$, 전체 turn-off 시간 $t_{off}$, 상대 평균 전력 손실을 설정하였다.

연구의 초점은 특정 제조사의 절대 수치를 제시하는 데 있지 않고 물리적으로 타당한 경향을 구조적으로 해석하는 데 있다. 따라서 공급 전압은 5 V 수준의 소신호 스위칭 상황으로 가정하고 부하 전류는 약 50 mA 수준으로 설정하였다. 최소 포화 구동에 필요한 기준 베이스 전류를 $I_{B,\min}$으로 두고 실제 베이스 전류를 그 0.8배에서 3.0배까지 변화시켰다. 이는 과구동이 부족한 영역과 적정 포화 영역 그리고 지나치게 깊은 포화 영역을 모두 비교하기 위한 설정이다.

3.2 자료 선정 기준과 연구 과정

자료는 대학 전자회로 강의자료, 반도체 기업의 BJT 응용 핸드북, 전력 스위치 구동 특성을 다룬 기술 문서를 중심으로 검토하였다. 선정 기준은 첫째 BJT 포화와 저장 시간을 명시적으로 설명하는가, 둘째 고등학교 수준의 물리 개념과 연결 가능한가, 셋째 소자의 일반적 경향을 파악하는 데 적절한가였다. 복잡한 공정 모형과 세부 방정식은 제외하고 개념적 정확성과 물리적 해석 가능성을 우선하였다.

가상 데이터 구성에서는 ON 상태 안정성 지표가 과구동 초기에 빠르게 증가하되 일정 수준 이후 포화되도록 설정하였다. 이는 필요한 수준의 베이스 전류가 확보되면 이후 추가 전류가 도통 안정성에 주는 효과가 점점 작아지는 경향을 반영한 것이다. 반면 저장 시간은 포화가 심해질수록 더 가파르게 증가하도록 하였다. 전체 turn-off 시간은 저장 시간에 하강 시간을 더한 값으로 설정하였으며 하강 시간은 과구동의 영향이 상대적으로 작다고 가정하였다. 상대 평균 전력 손실은 turn-off 과도 구간 길이에 비례하는 상대값으로 두었다.

4. 결과

4.1 베이스 과구동 비율에 따른 측정값 설정

가상 데이터는 아래와 같이 구성하였다. 값은 특정 소자의 실측값이 아니라 일반적 경향을 반영한 교육용 모델값이다.

표만으로도 경향은 드러난다. 베이스 과구동 비율이 커질수록 ON 상태 안정성 지표는 상승하지만 상승 폭은 점차 줄어든다. 반대로 저장 시간과 turn-off 시간은 전 구간에서 꾸준히 증가하며 고과구동 영역으로 갈수록 증가폭도 커진다. 상대 평균 전력 손실 역시 같은 방향으로 증가한다.

4.2 그래프를 통한 경향 확인

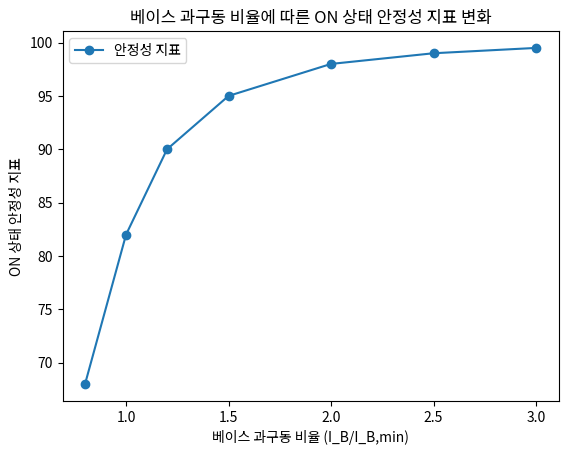

이 그래프는 베이스 과구동 비율이 증가할수록 ON 상태 안정성 지표가 상승하지만 2.0 부근 이후에는 거의 포화되는 양상을 보여 준다. 즉 충분한 포화 조건이 확보된 뒤에는 더 큰 베이스 전류가 안정성을 크게 더 높이지 못한다.

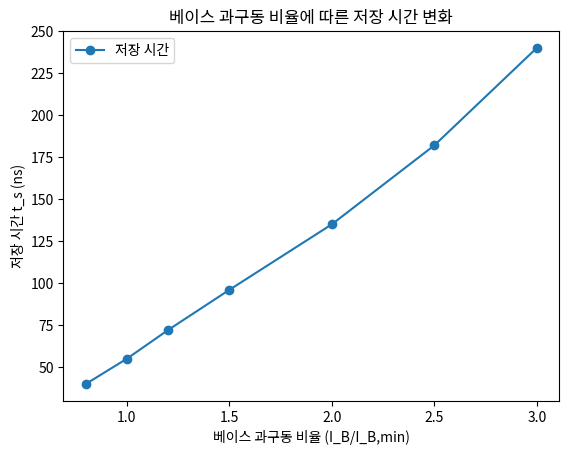

저장 시간 그래프에서는 전혀 다른 경향이 나타난다. 과구동 비율이 증가할수록 저장 시간은 선형에 가깝기보다 점차 가파르게 늘어난다. 이는 포화 심화에 따라 내부 저장 전하가 계속 누적되어 OFF 전환 비용이 커짐을 시각적으로 보여 준다.

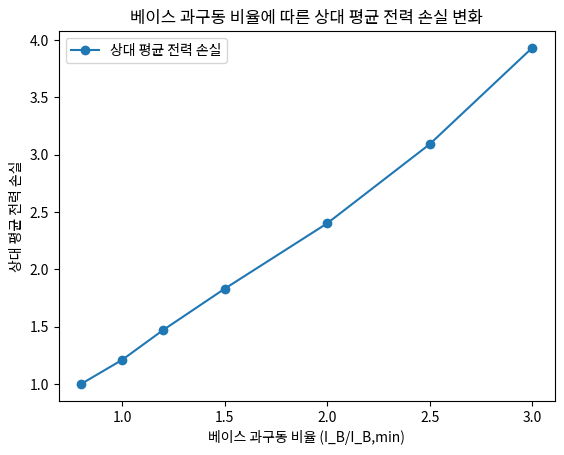

상대 평균 전력 손실도 저장 시간 증가와 비슷한 방향을 보인다. 이는 turn-off가 지연될수록 전압과 전류가 동시에 존재하는 과도 구간이 길어지고 그 결과 손실이 확대된다는 해석과 연결된다.

4.3 수치 해석

베이스 과구동 비율이 0.8에서 1.0으로 증가할 때 ON 상태 안정성 지표는 68에서 82로 14 증가하였다. 같은 구간에서 저장 시간은 40 ns에서 55 ns로 15 ns 증가하였다. 1.0에서 1.5로 갈 때 안정성 지표는 82에서 95로 13 증가하였지만 저장 시간은 55 ns에서 96 ns로 41 ns 증가하였다. 1.5에서 2.0으로 갈 때는 안정성 지표가 95에서 98로 3만 증가한 반면 저장 시간은 96 ns에서 135 ns로 39 ns 늘어났다. 이 결과는 과구동 초기에는 안정성 개선의 효과가 크지만 일정 수준 이후에는 추가 이득이 작아지는 반면 저장 시간은 계속 커진다는 사실을 보여 준다.

변화율로 보면 그 차이는 더 뚜렷하다. 1.0에서 1.5로 과구동 비율을 높였을 때 안정성 지표는 약 15.9% 증가했지만 저장 시간은 약 74.5% 증가하였다. 1.5에서 2.0으로 높였을 때 안정성 증가는 약 3.2%에 그쳤으나 저장 시간은 약 40.6% 증가하였다. 2.0에서 3.0으로 높인 경우 안정성 지표는 약 1.5% 정도만 늘어난 반면 저장 시간은 약 77.8% 증가하였다. 상대 평균 전력 손실 역시 2.0 구간의 2.40에서 3.0 구간의 3.93으로 크게 커졌다. 따라서 높은 과구동 영역에서는 얻는 이익보다 감수해야 하는 시간 비용과 에너지 비용이 훨씬 더 빠르게 증가한다고 해석할 수 있다.

5. 논의 및 결론

5.1 결과의 물리학적 해석

본 연구에서 가장 중요한 결과는 ON 상태 안정성과 저장 시간이 모두 베이스 과구동 비율 증가에 따라 커지지만 그 증가 방식이 근본적으로 다르다는 점이다. 안정성 지표의 포화형 증가는 트랜지스터가 부하를 충분히 구동하는 데 필요한 임계 조건이 존재함을 보여 준다. 일정 수준 이상의 베이스 전류가 공급되면 컬렉터 전류는 더 이상 크게 늘지 않고 스위치로서의 도통 상태도 거의 완성된다. 반면 저장 시간은 내부에 남아 있는 과잉 전하와 직접 연결되므로 이미 충분히 켜진 뒤에도 더 많은 베이스 전류가 유입되면 계속 증가할 수 있다. 즉 ON 상태 확보는 임계 도달의 문제에 가깝고 OFF 지연은 제거해야 할 저장 전하의 양과 제거 속도의 문제에 가깝다.

이 차이는 포화 영역의 물리적 의미와 잘 들어맞는다. 활성 영역에서는 컬렉터-베이스 접합의 역방향 전기장이 운반자를 비교적 빠르게 제거하므로 내부에 남는 전하가 제한된다. 그러나 포화 영역에서는 이 제거 효과가 약해져 운반자가 더 많이 축적된다. 따라서 입력을 제거한 뒤에도 저장 전하가 한동안 컬렉터 전류를 유지하게 되며 이것이 저장 시간으로 나타난다. 본 보고서의 데이터에서 과구동 비율이 2.0을 넘은 이후 안정성 지표는 거의 변하지 않지만 저장 시간과 손실은 계속 가파르게 증가한 것은 바로 이러한 메커니즘을 반영한 것이다.

5.2 전력 손실과 열적 의미

저장 시간 증가는 단순히 속도의 문제를 넘어 전력 손실과도 연결된다. 스위칭 과도 구간에서 소자는 높은 전압과 의미 있는 전류를 동시에 가질 수 있으므로 $P=VI$에 따라 손실이 커진다. 특히 반복적으로 스위칭하는 회로에서는 이 손실이 누적되어 발열로 이어질 가능성이 있다. 본 연구에서는 온도 효과를 직접 모델링하지 않았지만 실제 소자에서는 발열이 캐리어 수명과 접합 특성에 영향을 주어 다시 스위칭 특성을 바꾸는 방향으로 작용할 수 있다. 따라서 포화 구동 문제는 단순한 시간 지연이 아니라 에너지 효율과 열적 안정성까지 이어지는 다층적 현상으로 볼 수 있다.

5.3 연구의 의의와 한계

이 연구의 의의는 물리학Ⅱ에서 배운 바이어스 전압, 전류, 전력 개념이 반도체 소자의 동적 응답 해석으로 확장될 수 있음을 보여 준 데 있다. 트랜지스터는 교과서에서 자주 정적인 상태도로 제시되지만 실제 스위칭에서는 내부 전하 축적과 제거라는 시간 의존적 현상이 본질적이다. 본 보고서는 그 과정을 저장 시간이라는 관측 가능한 지표와 연결하여 해석함으로써 회로 기호 뒤에 숨어 있는 물리 현상을 드러내고자 하였다.

다만 본 연구는 가상 데이터 기반 모델링이라는 한계를 가진다. 특정 상용 BJT의 데이터시트에서 직접 추출한 수치가 아니므로 절대값 자체를 실제 측정값처럼 받아들이기 어렵다. 또한 온도 변화, 제조 공정 편차, 기생 커패시턴스, 베이스 전류 제거 방식 같은 실제 회로의 복합 요인은 단순화하였다. 그럼에도 변수 사이의 상충 관계와 물리적 방향성은 교육용 탐구로서 충분한 설명력을 가진다고 판단된다.

5.4 결론

본 연구는 BJT 스위칭 회로에서 베이스 과구동 비율이 증가할수록 ON 상태 안정성은 향상되지만 저장 시간과 전체 turn-off 시간 그리고 평균 전력 손실도 함께 증가한다는 점을 확인하였다. 안정성은 일정 수준 이후 거의 포화되는 반면 저장 시간은 계속해서 가파르게 증가하였고 이로 인해 고과구동 영역에서는 얻는 이득보다 감수해야 하는 물리적 비용이 더 크게 나타났다. 이는 포화 영역이 단순한 완전 ON 상태가 아니라 내부 전하가 많이 축적되어 OFF 전환이 어려워지는 상태임을 분명하게 보여 준다.

따라서 BJT 스위칭을 이해할 때에는 단순히 잘 켜지는가만이 아니라 얼마나 많은 전하가 저장되는가와 그 전하가 얼마나 빨리 제거되는가를 함께 고려해야 한다. 이 관점은 트랜지스터를 회로 기호 수준에서 벗어나 접합 내부 전하 운반자의 동적 거동으로 해석하도록 이끈다. 후속 탐구로는 온도 변화가 저장 시간에 미치는 영향, BJT와 MOSFET의 스위칭 메커니즘 차이, 포화 방지 회로가 저장 전하를 줄이는 방식 등을 비교해 볼 수 있다.

참고문헌

[1] Nexperia. (2024). Bipolar Junction Transistor Application Handbook. Nexperia.

[2] STMicroelectronics. (2003). AN509: Influence of gate and base drive on power switch behaviour. STMicroelectronics.

[3] Bathula, B. (n.d.). BJT switching characteristics, small signal model. Columbia University. https://www.ee.columbia.edu/~bbathula/courses/SSDT/lect10.pdf

[4] Hu, C. (n.d.). Bipolar transistor. University of California, Berkeley. https://www.chu.berkeley.edu/wp-content/uploads/2020/01/Chenming-Hu_ch8-2.pdf

[5] IDC Technologies. (n.d.). Power Bipolar Junction Transistor (BJT). IDC Technologies.

[6] Halliday, D., Resnick, R., & Walker, J. (2014). Fundamentals of Physics (10th ed.). Wiley.

활동 요약 (자기평가서)

BJT 스위칭 회로에서 베이스 과구동 비율이 ON 상태 안정성을 높이는 동시에 저장 시간과 turn-off 지연을 키운다는 점에 주목하여 물리학Ⅱ의 전류, 바이어스 전압, 전력 개념과 연결해 탐구함. 차단 영역, 활성 영역, 포화 영역을 접합의 바이어스 상태와 전하 운반자 분포 차이로 정리하고 포화 상태에서 저장 전하가 남아 입력 제거 후에도 컬렉터 전류가 유지되는 과정을 중심으로 이론을 구성함. 베이스 과구동 비율을 독립변수로 하여 ON 상태 안정성 지표, 저장 시간, 전체 turn-off 시간, 상대 평균 전력 손실을 포함한 가상 데이터를 설계하고 표와 그래프로 비교 분석함. 그 결과 안정성은 일정 수준 이후 거의 포화되지만 저장 시간과 손실은 고과구동 구간에서 더 가파르게 증가함을 확인하였으며 스위칭이 단순한 ON과 OFF 전환이 아니라 내부 전하 축적과 제거 속도에 의해 결정되는 동적 물리 현상임을 이해함. 교과 개념을 반도체 소자의 실제 시간 응답으로 확장해 해석하는 과정에서 후속 탐구로 온도 변화와 소자 종류 차이에 따른 저장 시간 비교까지 생각해 보게 됨.
