직렬 RLC 회로에서 2계 선형 미분방정식에 기반한 과도응답 해석과 도함수·적분의 전자공학적 의미 분석
직렬 RLC 회로에서 2계 선형 미분방정식에 기반한 과도응답 해석과 도함수·적분의 전자공학적 의미 분석
1. 서론
1.1 탐구 동기
고등학교 미적분에서 배우는 도함수는 함수의 순간적인 변화율을 나타내고 적분은 작은 변화가 시간에 따라 누적된 총량을 해석하는 도구로 제시된다. 그러나 교과서 안에서 이러한 개념은 계산 절차로 먼저 익히는 경우가 많아 실제 물리적 시스템의 동작을 설명하는 언어라는 점은 뒤늦게 체감되기 쉽다. 전자공학은 시간에 따라 변하는 전압과 전류를 다루는 분야이므로 미분과 적분은 단순한 보조 계산이 아니라 회로의 동작 원리를 표현하는 핵심 구조가 된다. 특히 저항, 인덕터, 커패시터가 직렬로 연결된 RLC 회로는 에너지 저장과 소산이 동시에 일어나는 대표적 시스템으로서 전류가 시간에 따라 어떻게 변화하는지를 이해하기 위해 2계 선형 미분방정식의 관점이 필수적이다.
이 회로는 단순한 저항 회로와 달리 전압을 가한 직후 곧바로 정상상태에 도달하지 않는다. 인덕터는 전류의 급격한 변화를 막고 커패시터는 전하를 저장하며 전압의 시간적 변화를 만들어낸다. 따라서 회로 내부에서는 에너지의 저장과 방출 그리고 감쇠가 연속적으로 일어나며 그 결과 전류와 전압은 진동하거나 서서히 감소하면서 새로운 상태에 접근한다. 이러한 현상은 물리학의 감쇠 진동, 수학의 2계 선형 미분방정식, 전자공학의 과도응답이 만나는 지점에 놓여 있다. 하나의 회로를 해석하는 과정 안에서 학년 간 수직적 연결성과 과목 간 수평적 연결성이 동시에 드러난다는 점에서 탐구 가치가 크다고 판단하였다.
수직적 연결성의 측면에서 보면 고1에서 학습한 함수의 그래프와 증가·감소 해석은 전류-시간 그래프를 읽는 기초가 된다. 고2에서 배우는 물리학의 전기 회로와 에너지 개념은 저항, 인덕터, 커패시터의 역할을 이해하게 한다. 고3의 미적분은 이러한 현상을 변화율과 누적량이라는 정량적 언어로 해석하게 하며 미분방정식은 시간에 따른 회로 상태의 법칙을 수학적으로 정식화한다. 수평적 연결성의 측면에서는 물리학의 키르히호프 법칙, 에너지 보존 개념, 감쇠 진동 해석과 연결되고 전자공학 진로 측면에서는 필터, 전원 안정화, 센서 신호 처리, 제어 회로의 응답 설계와도 이어진다.
특히 직렬 RLC 회로의 과도응답은 전자공학적 설계 판단과 밀접하게 관련된다. 응답 속도가 지나치게 느리면 시스템이 원하는 시간 안에 목표 상태에 도달하지 못하고 반대로 진동이 크면 출력 안정성이 떨어질 수 있다. 따라서 저항값, 인덕턴스, 커패시턴스의 조합이 회로 성능을 어떻게 바꾸는지 이해하는 일은 회로 설계의 기초가 된다. 이때 감쇠 조건이 과소감쇠, 임계감쇠, 과대감쇠로 나뉘는 이유를 단순 암기로 이해하는 것과 미분방정식의 해 구조를 통해 해석하는 것 사이에는 사고의 깊이 차이가 존재한다. 본 탐구는 바로 그 차이를 교과 개념의 확장으로 확인하고자 시작되었다.
1.2 탐구 목적
본 탐구의 첫 번째 목적은 직렬 RLC 회로에서 시간에 따른 전류의 변화를 2계 선형 미분방정식으로 유도하고 그 방정식의 해가 회로의 과도응답을 어떻게 결정하는지 체계적으로 해석하는 데 있다. 이를 통해 미적분에서 배운 도함수와 미분방정식이 실제 전자 회로 해석의 언어로 작동한다는 점을 분명히 밝히고자 한다. 두 번째 목적은 전류와 전압의 도함수를 통해 순간적인 변화율을 해석하고 커패시터의 충·방전 과정이 적분과 어떻게 연결되는지를 전하 축적의 관점에서 설명하는 데 있다. 세 번째 목적은 저항값 변화에 따른 감쇠 조건의 차이를 비교하여 수학적 해석이 전자공학적 설계 판단과 어떤 방식으로 연결되는지를 드러내는 데 있다.
이 연구는 단순히 공식을 적용해 값을 계산하는 데 머물지 않고 각 물리량이 어떤 의미를 가지는지를 분석 중심으로 서술하는 것을 목표로 한다. 즉 회로 방정식의 유도, 해의 분류, 수치 예시, 표와 그래프를 통한 시각화, 해석의 한계 검토를 통합하여 고등학생 수준의 교과 개념이 어떻게 공학적 모델로 확장되는지 보여주고자 한다. 전자공학에서는 입력과 출력이 시간에 따라 어떻게 반응하는지가 매우 중요하며 이러한 반응은 대부분 미분방정식으로 기술된다. 따라서 본 탐구는 미적분 학습이 전자공학 진로와 직접 연결됨을 보여주는 사례가 될 수 있다.
2. 이론적 배경
2.1 교과 연계 및 개념 확장
도함수는 함수값이 한 순간에 얼마나 빠르게 변하는지를 나타내는 양이다. 전류를 시간의 함수 $i(t)$로 두면 $\frac{di}{dt}$는 시간에 따른 전류의 순간 변화율을 의미한다. 이 개념은 단지 그래프의 기울기를 구하는 계산 문제에 그치지 않고 회로에서 전류가 얼마나 급격히 증가하거나 감소하는지를 해석하는 데 직접 연결된다. 예를 들어 인덕터에 걸리는 전압은 전류의 변화율에 비례하므로 인덕터는 단순히 전류를 흘려보내는 소자가 아니라 전류 변화 자체에 저항하는 소자라고 이해해야 한다. 따라서 도함수는 회로의 물리적 반응을 기술하는 핵심 표현이 된다.
적분은 작은 변화량이 누적되어 형성되는 총량을 나타낸다. 전류는 단위 시간당 이동하는 전하량이므로 시간에 따른 전류를 적분하면 누적된 전하량을 얻을 수 있다. 즉 커패시터에 저장된 전하 $q(t)$는 $q(t)=q(0)+\int_0^t i(\tau)\,d\tau$의 형태로 표현된다. 이 관계는 적분이 단순 넓이 계산이 아니라 회로 내부의 저장 현상을 설명하는 도구임을 보여준다. 커패시터 양단 전압은 저장된 전하량에 비례하므로 적분은 곧 커패시터 전압의 시간 변화를 이해하는 기초가 된다.
미분방정식은 함수와 그 도함수 사이의 관계를 식으로 표현한 것이다. 직렬 RLC 회로에서는 전하, 전류, 전압 사이의 관계가 시간에 따라 얽혀 있으므로 최종적으로 2계 선형 미분방정식이 나타난다. 이는 고등학교 교과 범위의 순수 계산형 적분 문제와는 성격이 다르지만 도함수와 적분의 기본 의미를 충실히 이해하고 있으면 그 구조를 충분히 해석할 수 있다. 다시 말해 미분방정식은 새로운 외부 개념이라기보다 이미 배운 변화율과 누적량 개념이 하나의 시스템 안에서 결합된 형태로 볼 수 있다.
2.2 직렬 RLC 회로의 구성과 물리적 의미
직렬 RLC 회로는 저항기, 인덕터, 커패시터가 한 줄로 연결된 회로이다. 직렬 회로에서는 모든 소자를 흐르는 전류가 동일하므로 시간에 따른 전류 변화를 하나의 함수로 통일하여 다룰 수 있다. 저항은 전기에너지를 열로 소산시키며 전류 흐름에 비례하는 전압 강하를 만든다. 인덕터는 자기장에 에너지를 저장하며 전류 변화율에 비례하는 전압을 유도한다. 커패시터는 전기장에 에너지를 저장하며 저장된 전하량에 따라 전압이 결정된다. 이 세 소자는 각각 소산, 변화 억제, 축적이라는 서로 다른 역할을 수행하므로 동시에 존재할 때 회로는 복합적인 시간응답을 나타낸다.
저항에 걸리는 전압은 $v_R=Ri$로 표현된다. 인덕터에 걸리는 전압은 $v_L=L\frac{di}{dt}$이고 커패시터에 걸리는 전압은 $v_C=\frac{q}{C}$이다. 여기서 $i=\frac{dq}{dt}$이므로 커패시터 전압 역시 전류의 적분과 연결된다. 이 세 식은 각각 함수, 도함수, 적분이 하나의 회로 안에서 동시에 등장함을 보여준다. 즉 직렬 RLC 회로는 미적분의 여러 개념이 분리되어 존재하는 것이 아니라 하나의 물리 시스템 안에서 서로 다른 소자에 대응되어 표현된다고 볼 수 있다.
이 구조는 물리학에서의 질량-스프링-감쇠기 시스템과도 수학적으로 유사하다. 저항은 마찰과 비슷한 감쇠 역할을 하고 인덕터는 질량처럼 변화에 대한 관성을 제공하며 커패시터는 스프링처럼 에너지를 저장한다. 따라서 직렬 RLC 회로의 해가 감쇠 진동, 임계 감쇠, 과대 감쇠 형태로 나뉘는 이유는 전기적 현상만의 특수성이라기보다 저장과 소산이 공존하는 2차 시스템의 보편적 구조에서 비롯된다. 이 비교는 수학과 물리, 전자공학의 수평적 연결성을 이해하는 데 유용하다.
2.3 미분방정식의 유도
직렬 회로에 입력 전압 $V(t)$가 가해질 때 키르히호프 전압 법칙에 의해 각 소자에 걸리는 전압의 합은 전체 전압과 같아야 한다. 따라서 $v_R+v_L+v_C=V(t)$가 성립한다. 각 소자의 전압식을 대입하면 $Ri+L\frac{di}{dt}+\frac{q}{C}=V(t)$를 얻는다. 여기서 $i=\frac{dq}{dt}$이므로 전하를 미지함수로 두면 $L\frac{d^2q}{dt^2}+R\frac{dq}{dt}+\frac{1}{C}q=V(t)$가 된다. 이는 직렬 RLC 회로를 나타내는 대표적인 2계 선형 미분방정식이다.
특히 자연응답을 분석하기 위해 외부 전압이 제거된 경우 $V(t)=0$이라 두면 식은 $L\frac{d^2q}{dt^2}+R\frac{dq}{dt}+\frac{1}{C}q=0$으로 단순화된다. 이 방정식의 특성방정식은 $Lr^2+Rr+\frac{1}{C}=0$이다. 여기서 판별식 $\Delta=R^2-\frac{4L}{C}$의 부호에 따라 해의 형태가 달라진다. 이 분류는 단순한 대수 계산처럼 보일 수 있으나 실제로는 회로가 진동하는지, 얼마나 빠르게 안정화되는지, 에너지가 어떤 방식으로 사라지는지를 결정하는 핵심 기준이다. 따라서 판별식은 수학적 계산 결과이면서 동시에 공학적 성능을 해석하는 지표가 된다.
2.4 감쇠 조건과 과도응답의 분류
$R^2<\frac{4L}{C}$이면 판별식이 음수이므로 서로 켤레인 복소근이 나타난다. 이 경우 회로는 과소감쇠 상태가 되어 전류와 전압이 감쇠하면서 진동한다. 물리적으로는 인덕터와 커패시터 사이에서 에너지가 반복적으로 교환되지만 저항이 존재하므로 진동의 크기가 점차 줄어드는 상태라고 해석할 수 있다. 이러한 응답은 빠른 초기 반응을 얻을 수 있으나 오버슈트와 진동이 발생하므로 안정성이 중요한 회로에서는 문제가 될 수 있다.
$R^2=\frac{4L}{C}$이면 중근이 나타나며 이 경우를 임계감쇠라 한다. 임계감쇠는 진동이 발생하지 않으면서도 가장 빠르게 안정상태에 접근하는 조건으로 알려져 있다. 같은 초기 조건 아래에서 불필요한 진동 없이 빠른 수렴을 원할 때 이상적인 상태로 간주된다. 실제 전자공학에서는 측정기기, 제어 회로, 신호 복원 과정에서 지나친 진동을 막으면서 응답 지연도 최소화하려 할 때 이러한 조건이 중요한 설계 기준이 된다.
$R^2>\frac{4L}{C}$이면 서로 다른 두 실근이 나타나고 회로는 과대감쇠 상태가 된다. 이 경우 진동은 발생하지 않지만 정상상태에 도달하는 속도가 상대적으로 느리다. 즉 안정성은 높지만 민첩성은 떨어지는 응답이라고 볼 수 있다. 같은 회로라도 저항이 커지면 에너지 소산이 커지고 인덕터와 커패시터 사이의 교환이 충분히 반복되기 전에 반응이 가라앉는다. 따라서 실제 회로 설계에서는 빠른 응답과 안정성 사이의 균형을 고려해 감쇠 수준을 조정하게 된다.
3. 연구 방법
3.1 연구 설계
본 연구는 이론 유도와 수치 비교를 결합한 분석형 탐구로 설계하였다. 먼저 교과 개념인 도함수와 적분의 의미를 전류, 전압, 전하의 관계에 연결한 뒤 직렬 RLC 회로의 기본 방정식을 키르히호프 전압 법칙으로부터 유도하였다. 이후 저항값을 변화시키면서 감쇠 조건이 과소감쇠, 임계감쇠, 과대감쇠로 나뉘는 구조를 비교하였다. 이 과정에서 독립변수는 저항 $R$, 종속변수는 응답 유형, 전류 파형의 진동 여부, 감쇠 속도, 대략적 안정화 특성으로 설정하였다. 인덕턴스 $L$, 커패시턴스 $C$, 초기조건은 통제변수로 고정하였다.
연구의 중심 질문은 세 가지였다. 첫째 미분방정식 유도 과정에서 각 미적분 개념은 어떤 물리적 의미를 가지는가. 둘째 저항값 변화가 응답의 정성적 형태를 어떻게 바꾸는가. 셋째 커패시터 충·방전 해석을 통해 적분이 실제 전자공학 문제에서 어떤 해석 기능을 수행하는가. 이러한 질문을 바탕으로 계산 결과만 제시하기보다 각 단계의 의미를 해석하는 방식으로 탐구를 진행하였다.
3.2 재료·대상·자료
실험 장비를 직접 사용하지 않고 이상적인 직렬 RLC 회로 모델과 수치 예시를 활용하였다. 분석 대상은 자연응답 상황의 직렬 RLC 회로이며 비교를 위해 인덕턴스는 $L=1\text{ H}$, 커패시턴스는 $C=0.25\text{ F}$로 두었다. 이 경우 감쇠 분류의 기준이 되는 임계 조건은 $R^2=\frac{4L}{C}=16$이므로 임계 저항은 $R=4\Omega$가 된다. 이를 기준으로 과소감쇠 사례로 $R=2\Omega$, 임계감쇠 사례로 $R=4\Omega$, 과대감쇠 사례로 $R=6\Omega$를 설정하였다.
초기조건은 커패시터에 일정한 초기 전하가 저장되어 있고 초기 전류는 0인 자연응답 상황으로 두었다. 구체적으로는 $q(0)=1\text{ C}$, $i(0)=0\text{ A}$를 가정하였다. 이러한 설정은 외부 입력이 없는 상태에서 회로 내부의 에너지 저장과 소산만으로 나타나는 과도응답을 비교하기에 적절하다. 또한 결과 해석에서 입력 함수의 복잡성을 줄여 감쇠 구조 자체를 더 명확하게 드러낼 수 있다.
3.3 연구 과정
첫 단계에서는 직렬 RLC 회로의 전압 관계를 세우고 소자별 전압식을 대입하여 전하에 대한 2계 선형 미분방정식을 유도하였다. 둘째 단계에서는 설정한 $L$, $C$ 값에 따라 특성방정식의 판별식을 계산하고 세 개의 저항값이 각각 어떤 감쇠 상태에 해당하는지 분류하였다. 셋째 단계에서는 각 경우에 대한 해의 형태를 정리하고 전하 함수 $q(t)$를 시간에 따라 미분하여 전류 함수 $i(t)$를 얻었다. 넷째 단계에서는 대표 시간 지점에서 전류값을 계산하여 감쇠 속도와 진동 여부를 비교할 수 있는 표를 구성하였다.
마지막 단계에서는 전류를 시간에 대해 적분하여 전하의 의미를 다시 확인하고 커패시터 전압 $v_C=\frac{q}{C}$와 연결하여 충·방전의 적분적 의미를 정리하였다. 또한 전류의 도함수와 인덕터 전압 사이의 관계를 이용해 순간 변화율이 실제 회로에서 어떤 의미를 가지는지도 함께 분석하였다. 수치 계산은 이론식에 기반한 교육적 근사값으로 정리하였으며 이는 절대적으로 정밀한 실험값이 아니라 경향 비교를 위한 수치 예시로 사용하였다.
4. 결과
4.1 미분방정식 유도 결과
설정한 직렬 RLC 회로의 자연응답은 $L=1$, $C=0.25$를 대입하여 $\frac{d^2q}{dt^2}+R\frac{dq}{dt}+4q=0$으로 정리되었다. 특성방정식은 $r^2+Rr+4=0$가 되며 여기서 판별식은 $\Delta=R^2-16$이다. 따라서 $R=2$일 때는 과소감쇠, $R=4$일 때는 임계감쇠, $R=6$일 때는 과대감쇠가 나타난다. 이 분류는 수학적 계산 결과이면서 동시에 회로 응답의 형태를 직접적으로 결정하는 기준으로 확인되었다.
4.2 감쇠 조건별 해의 형태
$R=2\Omega$인 과소감쇠 조건에서는 특성근이 $r=-1\pm i\sqrt{3}$이므로 전하 해는 감쇠 지수와 삼각함수가 결합된 형태로 표현된다. 초기조건을 반영하면 전하 함수는 $q(t)=e^{-t}\left(\cos(\sqrt{3}t)+\frac{1}{\sqrt{3}}\sin(\sqrt{3}t)\right)$의 형태가 되고 전류는 이를 미분한 함수로 얻어진다. 이 경우 전류는 시간에 따라 부호를 바꾸며 진동하고 진폭은 점차 감소한다. 이는 에너지가 인덕터와 커패시터 사이를 오가되 저항에 의해 점차 소산되는 과정으로 해석할 수 있다.
$R=4\Omega$인 임계감쇠 조건에서는 중근 $r=-2$가 나오므로 전하 해는 $q(t)=(1+2t)e^{-2t}$가 된다. 전류는 $i(t)=-4te^{-2t}$로 나타나며 진동 없이 한 방향으로 감소하면서 빠르게 0에 접근한다. 응답 파형은 매끄럽고 오버슈트가 없으며 다른 비진동 조건보다 더 빠르게 안정화되는 형태를 보였다. 빠른 응답과 안정성의 균형을 함께 요구하는 회로 설계에서 왜 임계감쇠가 중요한지 이 식에서 직접 확인할 수 있었다.
$R=6\Omega$인 과대감쇠 조건에서는 특성근이 $r=-3\pm\sqrt{5}$로 서로 다른 두 실근이므로 전하 함수는 두 지수함수의 합으로 표현된다. 전류 역시 두 감쇠 지수의 조합으로 나타나며 진동은 없지만 감소 속도가 상대적으로 느리게 나타났다. 즉 임계감쇠와 비교할 때 초기 급변은 완화되지만 정상상태에 가까워지는 데 더 긴 시간이 필요했다. 이 결과는 저항을 크게 만드는 것이 항상 더 좋은 선택은 아니라는 점을 보여준다.
4.3 감쇠 조건별 수치 비교
| 저항 R(Ω) | 판별식 $R^2-16$ | 응답 유형 | 진동 여부 | 대략적 안정화 시간 특성 | 주요 특징 |
|---|---|---|---|---|---|
| 2 | -12 | 과소감쇠 | 있음 | 중간 | 진동하며 감쇠, 오버슈트 가능성 존재 |
| 4 | 0 | 임계감쇠 | 없음 | 가장 빠름 | 비진동 조건 중 최단 시간에 안정화 |
| 6 | 20 | 과대감쇠 | 없음 | 느림 | 안정적이지만 응답 지연이 큼 |

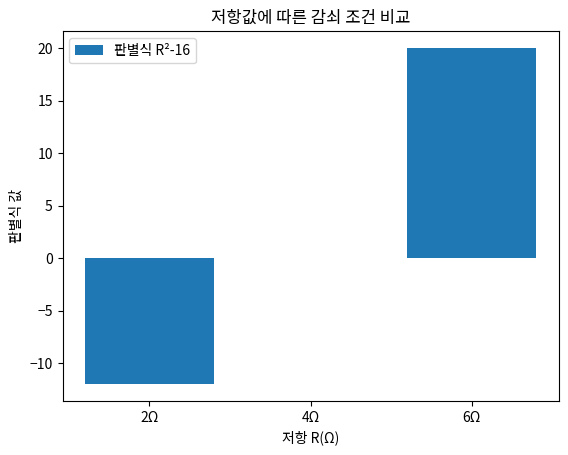

위 그래프는 저항값에 따라 판별식 $\Delta=R^2-16$이 어떻게 달라지는지를 보여준다. 판별식이 음수일 때는 진동을 동반하는 과소감쇠가 나타나고 0일 때는 임계감쇠가 되며 양수일 때는 과대감쇠가 나타난다는 점을 시각적으로 확인할 수 있다.
대표 시간에서의 전류값을 비교한 결과도 감쇠 구조의 차이를 잘 보여주었다. 아래 값은 이론식에 기반한 교육적 근사값이다.
| 시간 t(s) | $i(t), R=2\Omega$ | $i(t), R=4\Omega$ | $i(t), R=6\Omega$ |
|---|---|---|---|
| 0.0 | 0.000 | 0.000 | 0.000 |
| 0.5 | -0.551 | -0.736 | -0.672 |
| 1.0 | -0.309 | -0.541 | -0.394 |
| 1.5 | 0.022 | -0.299 | -0.191 |
| 2.0 | 0.099 | -0.147 | -0.090 |

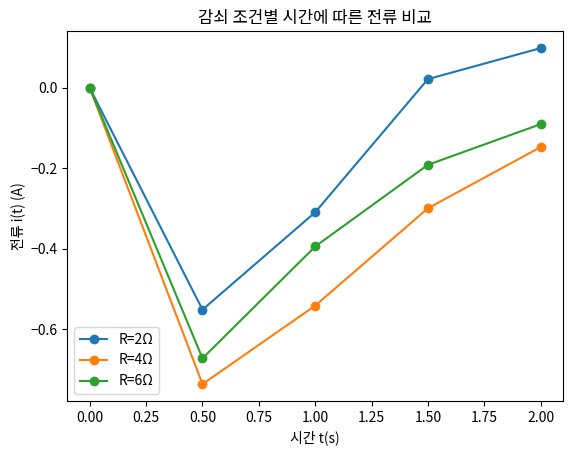

이 그래프에서는 과소감쇠 조건에서 전류가 부호를 바꾸며 진동한다는 점이 분명하게 드러난다. 반면 임계감쇠와 과대감쇠에서는 진동 없이 감소하지만 임계감쇠가 더 빠르게 0에 가까워지는 경향을 보인다. 같은 회로 구조라도 저항값 변화만으로 응답 형상이 크게 달라진다는 점을 확인할 수 있었다.
4.4 도함수와 적분을 통한 전압·전하 해석 결과
인덕터 전압은 $v_L=L\frac{di}{dt}$로 주어지므로 전류 변화율이 큰 구간에서는 인덕터 양단 전압 역시 크게 나타난다. 예를 들어 임계감쇠 조건 초반에는 전류가 빠르게 감소하므로 인덕터는 그 변화에 대응하여 큰 전압을 형성한다. 이는 인덕터가 현재 전류의 크기보다 전류의 변화 속도에 더 민감한 소자임을 보여준다. 다시 말해 도함수는 단순한 그래프 기울기가 아니라 실제 소자의 전기적 반응을 직접 결정하는 물리량으로 작동하였다.
한편 커패시터의 전하량은 전류 적분과 연결되므로 전류가 음수이면 저장 전하가 감소하고 방전이 진행된다고 해석할 수 있다. 설정한 초기조건에서는 초기에 커패시터가 저장한 전하가 회로를 통해 방출되며 시간이 지날수록 전하량은 0에 가까워진다. 전압은 $v_C=\frac{q}{C}$이므로 전하량 감소는 곧 커패시터 전압 감소와 연결된다. 이 과정은 적분이 순간값의 합산을 통해 실제 저장 상태를 추적하는 도구라는 점을 명확하게 보여주었다.
또한 에너지 관점에서 보면 인덕터에 저장된 에너지는 $E_L=\frac{1}{2}Li^2$이고 커패시터에 저장된 에너지는 $E_C=\frac{1}{2}Cv_C^2=\frac{q^2}{2C}$로 나타낼 수 있다. 과소감쇠 상태에서는 이 두 에너지가 서로 교환되며 총 에너지는 저항에서의 소산으로 인해 점차 감소한다. 임계감쇠와 과대감쇠에서는 에너지 교환의 반복성이 줄어들거나 거의 나타나지 않으므로 파형에서도 진동이 두드러지지 않는다. 따라서 미분방정식의 해 형식은 단순한 수학적 결과가 아니라 회로 내부 에너지 흐름의 양상을 반영하는 구조라고 볼 수 있다.
5. 논의 및 결론
본 탐구에서 유도한 직렬 RLC 회로의 2계 선형 미분방정식은 도함수와 적분이 전자공학의 실제 시스템을 설명하는 핵심 언어임을 분명히 드러냈다. 저항, 인덕터, 커패시터는 각각 서로 다른 물리적 역할을 가지지만 키르히호프 전압 법칙 아래에서는 하나의 미분방정식으로 통합되어 표현되었다. 이 사실은 회로 해석이 개별 소자의 성질을 외우는 작업이 아니라 변화율과 누적량의 관계를 구조적으로 이해하는 과정임을 보여준다. 특히 전하를 미지함수로 두고 방정식을 세운 뒤 전류를 미분으로 얻는 과정은 적분과 미분이 서로 역관계에 있다는 교과 개념이 공학 문제 속에서 자연스럽게 드러나는 사례였다.
수치 비교 결과는 감쇠 조건에 따라 응답의 성격이 뚜렷하게 달라짐을 보여주었다. 과소감쇠 조건에서는 인덕터와 커패시터 사이의 에너지 교환이 반복되며 진동이 발생하였고 저항은 이 진동을 서서히 감쇠시키는 역할을 하였다. 임계감쇠 조건에서는 진동이 제거되면서도 가장 빠른 수렴이 나타나 빠른 응답과 안정성 사이의 균형이 가장 잘 구현되었다. 과대감쇠 조건에서는 진동은 억제되지만 응답 속도가 느려졌다. 이러한 차이는 단순히 저항이 클수록 안정적이라는 직관으로 환원될 수 없으며 회로의 목적에 따라 적절한 감쇠 수준이 달라진다는 설계적 함의를 가진다.
이론과 결과를 연결하여 해석하면 과소감쇠는 빠른 변화와 에너지 교환이 강조된 상태이고 과대감쇠는 소산이 우세한 상태이며 임계감쇠는 두 경향의 경계점이라고 정리할 수 있다. 이는 물리학의 감쇠 진동 해석과도 일치하는 결과이다. 따라서 본 탐구는 전자공학 회로가 수학적으로는 2차 시스템의 한 예라는 점을 확인하게 하며 한 과목의 개념이 다른 과목의 이론과 독립적으로 존재하지 않음을 보여준다. 이러한 해석은 과목 간 수평적 연결성을 강화하며 미적분이 물리적 현상 설명의 공통 언어라는 사실을 분명하게 드러낸다.
도함수와 적분의 역할은 서로 구분되면서도 상호보완적으로 나타났다. 도함수는 전류와 전압의 순간적 변화율을 표현하여 회로가 어느 시점에 가장 급격히 반응하는지를 설명하였다. 인덕터 전압이 전류 변화율에 비례한다는 사실은 미분이 단순 계산이 아니라 실제 소자의 동작 법칙이라는 점을 보여준다. 반면 적분은 전류가 시간에 따라 누적되어 전하량을 형성하는 과정을 설명하였고 이는 커패시터의 충·방전 해석과 직접 연결되었다. 다시 말해 미분은 반응의 속도를 적분은 저장의 총량을 해석하게 하며 이 둘이 함께 작동할 때 회로의 동적 성질을 온전히 이해할 수 있다.
본 연구에는 몇 가지 한계도 존재한다. 첫째 이상적인 소자 모델을 사용하였으므로 실제 회로에 존재하는 기생 저항, 인덕터의 내부 저항, 커패시터의 누설 전류 등은 반영하지 못하였다. 둘째 외부 입력을 제거한 자연응답 중심으로 분석하였기 때문에 실제 교류 입력이나 펄스 입력이 가해지는 상황에서의 강제응답까지는 다루지 않았다. 셋째 계산값은 교육적 비교를 위한 근사 수치이므로 실제 측정 데이터와는 차이가 발생할 수 있다. 그러나 이러한 한계에도 불구하고 감쇠 구조의 차이와 미적분 개념의 역할을 이해하는 데에는 충분한 설명력을 제공하였다.
후속 탐구에서는 함수 발생기와 오실로스코프를 활용한 실제 회로 측정을 통해 이론적 파형과 실험 파형을 비교해볼 수 있다. 또한 라플라스 변환을 이용해 입력이 있는 경우의 해를 분석하거나 주파수 응답과 필터 특성까지 확장한다면 전자공학적 의미가 더욱 풍부해질 것이다. 그럼에도 본 탐구의 범위 안에서 확인할 수 있었던 핵심은 분명하다. 직렬 RLC 회로의 과도응답은 2계 선형 미분방정식으로 체계적으로 설명될 수 있으며 도함수와 적분은 각각 순간 변화와 누적 저장을 해석하는 도구로 기능한다. 따라서 미적분은 전자공학에서 회로의 동작을 예측하고 설계 판단을 지원하는 기초 언어라고 결론지을 수 있다.
이번 탐구를 정리하면서 함수의 그래프, 도함수의 부호, 적분의 누적 의미를 분절된 단원으로 볼 때보다 하나의 회로 안에서 이들이 동시에 작동하는 모습을 해석할 때 개념 간 연결이 훨씬 선명하게 드러난다는 점이 인상적이었다. 전류의 변화율이 곧 인덕터 전압과 연결되고 누적 전하가 커패시터 전압을 결정한다는 사실을 따라가다 보니 미적분의 기호가 회로 안에서 실제 의미를 갖는다는 점이 뚜렷해졌다. 이러한 관점은 이후 회로이론, 신호 및 시스템, 제어공학과 같은 전공 학습으로 이어질 때도 기본 틀로 기능할 수 있을 것이다.
6. 참고문헌
[1] Hayt, W. H., Kemmerly, J. E., & Durbin, S. M. (2019). Engineering circuit analysis (9th ed.). McGraw-Hill Education.
[2] Khan Academy. (n.d.). RLC natural response derivation. https://www.khanacademy.org/science/electrical-engineering/ee-circuit-analysis-topic/ee-natural-and-forced-response/a/ee-rlc-natural-response-derivation
[3] Khan Academy. (n.d.). RLC natural response variations. https://www.khanacademy.org/science/electrical-engineering/ee-circuit-analysis-topic/ee-natural-and-forced-response/a/ee-rlc-natural-response-variations
[4] Massachusetts Institute of Technology OpenCourseWare. (2011). Differential equations: Applications to LRC circuits. https://ocw.mit.edu/courses/18-03sc-differential-equations-fall-2011/
[5] Nilsson, J. W., & Riedel, S. A. (2020). Electric circuits (11th ed.). Pearson.
[6] 교육부. (2015). 수학과 교육과정. 교육부.
7. 자기반성 리뷰
이번 탐구에서는 미적분의 도함수와 적분 개념을 전자공학과 연결하기 위해 직렬 RLC 회로의 과도응답을 주제로 삼아 분석함. 키르히호프 전압 법칙을 바탕으로 저항, 인덕터, 커패시터가 직렬 연결된 회로의 전하와 전류 관계를 2계 선형 미분방정식으로 유도하고 저항값 변화에 따라 과소감쇠, 임계감쇠, 과대감쇠가 나타나는 조건을 비교함. 전류 함수를 미분하여 인덕터 전압과 순간 변화율의 의미를 해석하고 전류를 적분하여 커패시터의 전하 축적과 충·방전 과정을 설명함. 표와 그래프를 함께 구성하면서 같은 회로라도 저항값에 따라 파형의 성격이 크게 달라진다는 점을 확인하였고 회로를 정적인 부품 조합이 아니라 시간에 따라 상태가 변하는 시스템으로 이해하게 됨. 처음에는 식의 유도 과정이 다소 복잡했으나 각 항이 대응하는 소자의 물리적 의미를 하나씩 대응시키면서 흐름을 정리할 수 있었음. 흥미도는 5점, 탐구 심화도는 5점, 표현 완성도는 4점으로 평가함. 100자평: 미적분의 변화율과 누적량 개념이 전자회로의 실제 응답을 설명하는 핵심 언어임을 확인하며 수학과 전공의 연결을 구체적으로 이해함.
전교 1등 수준 탐구보고서 나도 직접 써 보기
