1. 서론

1.1 탐구 동기

현대 항공기는 엔진과 기체 구조만으로 비행하는 장치가 아니라 통신 장비, 항법 장비, 자세 제어 장치, 경고 시스템, 센서 계통, 디스플레이가 긴밀하게 연결된 복합 전자 시스템으로 작동한다. 조종사는 외부 환경을 직접 감각하기보다 계기와 표시 장치를 통해 비행 상태를 해석하므로 전자장비가 전달하는 신호의 정확성과 안정성은 비행 안전의 핵심 조건이 된다. 항공 분야에 관심을 두고 자료를 읽다 보면 기체의 성능만큼이나 정보의 신뢰성이 중요하다는 점이 자주 드러난다. 같은 상황에서도 계기 정보가 안정적이면 판단은 정교해지지만 작은 왜곡이 끼어들면 판단의 출발점 자체가 흔들릴 수 있다. 이런 점에서 전자기 간섭은 단순한 잡음의 문제가 아니라 항공 안전과 직접 이어지는 물리적 문제로 보였다.

전자기와 양자 과목에서 RLC 회로의 공명 현상을 배우며 특정 주파수에서 회로 응답이 유난히 커질 수 있다는 사실이 특히 인상적이었다. 교과서에서는 공명 주파수에서 임피던스가 최소가 되고 전류가 최대가 된다고 설명하지만 실제 장비 환경에서는 이 현상이 단지 공식 계산으로 끝나지 않는다. 신호 선택과 필터링에 유용한 성질이 될 수도 있지만 외부 간섭 주파수와 우연히 맞물리면 원하지 않는 응답 증폭이 생길 수 있기 때문이다. 항공기 내부는 배선과 전자장비가 밀집되어 있고 외부에서도 다양한 전자기 환경에 노출되므로 공명과 간섭의 결합은 충분히 검토할 가치가 있는 문제라고 판단했다.

또한 항공우주의학과 비행 안전에 관심을 두고 탐구 주제를 고르면서 장비의 오작동을 단순 기계 결함이 아니라 사람의 인지와 판단을 흔드는 조건으로 바라보게 되었다. 조종사가 의존하는 정보가 왜곡되면 그 영향은 단순한 회로 수준에 머물지 않는다. 따라서 이번 탐구에서는 항공기 전자장비의 입력부를 단순화한 RLC 회로 모델을 통해 외부 전자기 간섭 주파수가 공명 주파수에 접근할 때 신호 왜곡 위험이 어떻게 커지는지 수치적으로 분석하고자 하였다.

1.2 탐구 목적

본 탐구의 목적은 항공기 전자장비 입력부를 단순화한 직렬 RLC 회로에서 외부 전자기 간섭의 주파수가 공명 주파수와 가까워질수록 회로 응답이 어떤 양상으로 변하는지 정량적으로 분석하고 그 변화가 실제 항공 전자장비의 신호 왜곡 위험과 어떻게 연결될 수 있는지 해석하는 데 있다. 이를 위해 첫째 RLC 회로의 공명 조건과 주파수 응답 특성을 정리하고 둘째 가상 회로 모델을 설정하여 공명 주파수 주변에서의 응답 진폭을 계산하며 셋째 계산 결과를 항공기 전자장비의 신호 안정성과 전자기 적합성의 관점에서 논의하고자 하였다.

1.3 연구 질문

본 탐구는 다음의 질문을 중심으로 진행하였다. 외부 전자기 간섭 주파수가 직렬 RLC 회로의 공명 주파수에 접근할수록 회로 전류와 출력 신호의 상대 진폭은 실제로 커지는가. 그 증가가 공명점 한 점에서만 나타나는지 아니면 주변 주파수 대역에도 상당한 민감 구간을 형성하는가. 그리고 이러한 공명성 민감도는 항공기 전자장비의 신호 왜곡 위험을 설명하는 데 어떤 의미를 갖는가.

1.4 탐구의 범위와 제한

본 연구는 실제 항공기 전체 전장 계통을 그대로 재현하지 않고 항공기 전자장비의 입력부를 단순화한 직렬 RLC 회로를 분석 대상으로 삼았다. 또한 전자기 간섭의 모든 형태를 다루기보다 특정 주파수 성분을 가진 정현파 간섭이 회로 응답에 미치는 영향을 중심으로 살폈다. 따라서 결과는 특정 기종의 인증 자료로 사용할 수는 없지만 공명과 전자기 간섭이 결합할 때 위험이 어떻게 증폭될 수 있는지 이해하는 데는 충분한 설명력을 가진다.

2. 이론적 배경

2.1 RLC 회로와 공명 현상

저항은 전기에너지를 열로 소모하며 전류 흐름을 제한하는 성분이다. 인덕터는 자기장을 형성하며 전류 변화에 저항하고 축전기는 전하를 저장하며 전압 변화에 반응한다. 이 세 요소가 결합된 RLC 회로는 직류 회로와 달리 입력 주파수에 따라 매우 다른 응답을 보인다. 직렬 RLC 회로에서는 유도 리액턴스와 용량 리액턴스가 서로 균형을 이루는 주파수에서 공명이 발생한다. 이때 회로는 외부에서 공급된 에너지를 가장 효율적으로 받아들이는 상태에 가까워지고 같은 입력 전압에서도 전류가 크게 증가한다.

직렬 RLC 회로의 유도 리액턴스와 용량 리액턴스는 각각 $X_L=2\pi fL$, $X_C=\dfrac{1}{2\pi fC}$로 나타낼 수 있다. 전체 임피던스의 크기는 $Z=\sqrt{R^2+(X_L-X_C)^2}$이다. 공명은 $X_L=X_C$가 되는 조건에서 발생하며 공명 주파수는 $f_0=\dfrac{1}{2\pi\sqrt{LC}}$로 정리된다. 공명 주파수에서는 이상적으로 리액턴스 성분이 상쇄되어 임피던스가 저항값에 가장 가까워진다. 따라서 입력 전압이 일정하다면 전류는 $I=\dfrac{V}{Z}$에 따라 최대가 된다.

2.2 품질계수와 주파수 선택성

공명 특성의 날카로움은 품질계수 $Q=\dfrac{1}{R}\sqrt{\dfrac{L}{C}}$로 설명할 수 있다. $Q$가 크면 공명곡선이 날카로워져 특정 주파수에서 응답이 매우 커지고 조금만 주파수가 벗어나도 빠르게 감소한다. 반대로 $Q$가 작으면 응답 곡선이 완만해진다. 항공기 전자장비에서는 높은 선택성이 필요한 부분도 있지만 지나치게 예민한 주파수 응답은 외부 간섭이 특정 대역에 들어왔을 때 취약성을 키울 수 있다. 이 점에서 공명은 유용한 기능이면서 동시에 설계상 관리가 필요한 민감 요소가 된다.

2.3 전자기 간섭과 전자기 적합성

전자기 간섭은 전자장비가 외부 또는 내부의 전자기적 영향으로 인해 원하지 않는 신호 변형이나 성능 저하를 겪는 현상이다. 간섭원은 송신 장치, 전원 변환 장치, 스위칭 회로, 인접 배선 간 유도 결합, 정전기 방전, 휴대용 전자기기 등 매우 다양하다. 항공기 환경은 장비 수가 많고 배선 구조가 복잡하며 운항 중 외부 전자기 환경 변화도 크기 때문에 간섭 관리는 필수적이다. 전자기 적합성은 장비가 주어진 전자기 환경에서 허용할 수 없는 방해를 일으키지 않으면서 동시에 외부 간섭도 견딜 수 있는 성질을 뜻한다. 따라서 차폐와 접지뿐 아니라 회로 자체의 주파수 응답 구조도 함께 관리해야 한다.

2.4 항공기 전자장비와 신호 안정성

항공기 전자장비는 단순히 작동하는 것만으로 충분하지 않다. 통신 장비는 필요한 정보를 선명하게 전달해야 하고 항법 장비는 위치와 방향을 안정적으로 제공해야 하며 센서 계통은 실제 물리량 변화를 신뢰할 수 있는 형태로 반영해야 한다. 작은 오차라도 누적되면 조종사의 판단이나 자동제어 계통의 입력을 흔들 수 있다. 특히 디지털 장비는 특정 임계값을 기준으로 상태를 판단하므로 작은 전압 변화가 논리 상태를 뒤바꾸는 경우도 생길 수 있다. 이런 맥락에서 공명과 간섭의 결합은 단순한 출력 변동이 아니라 잘못된 정보 생성의 위험으로 이어질 수 있다.

3. 연구 방법

3.1 연구 설계

본 연구는 실제 항공기 장비를 대상으로 한 실험이 아니라 항공기 전자장비 입력부를 단순화한 직렬 RLC 회로 모델을 구성하고 외부 전자기 간섭 주파수에 따른 응답 변화를 계산하는 수치 기반 탐구로 설계하였다. 연구 질문은 외부 간섭 주파수가 공명 주파수에 접근할수록 회로 응답 진폭이 증가하는지 그리고 그 양상이 신호 왜곡 위험을 설명할 수 있는지에 두었다. 독립변수는 외부 간섭 신호의 주파수이며 종속변수는 회로 전류와 상대 진폭이다. 통제변수는 저항, 인덕턴스, 정전용량, 입력 전압의 크기로 설정하였다.

3.2 회로 상수 설정

가상 회로의 상수는 $R=20\Omega$, $L=10mH$, $C=1\mu F$로 두었다. 이 조건에서는 공명 주파수가 약 $1591.5Hz$로 계산되어 저주파 구간과 비교하며 공명 효과를 관찰하기에 적절하다. 입력 전압은 $1.0V$의 정현파로 고정하였다. 분석 주파수는 800Hz, 1000Hz, 1200Hz, 1400Hz, 1500Hz, 1590Hz, 1700Hz, 1900Hz, 2200Hz, 2500Hz로 설정하였다. 이 값들은 공명점 부근과 그 밖의 영역을 함께 포함하여 비교가 가능하도록 배열하였다.

3.3 계산 절차

먼저 공명 주파수 공식 $f_0=\dfrac{1}{2\pi\sqrt{LC}}$를 이용해 기준 주파수를 계산하였다. 이후 각 주파수에서 $X_L=2\pi fL$과 $X_C=\dfrac{1}{2\pi fC}$를 구하고 순 리액턴스 $|X_L-X_C|$를 산출하였다. 다음으로 $Z=\sqrt{R^2+(X_L-X_C)^2}$를 적용해 임피던스 크기를 계산하였다. 마지막으로 $I=\dfrac{V}{Z}$에 따라 전류를 구하고 공명점에서의 최대 전류와 비교하여 상대 진폭 $\dfrac{I}{I_{max}}$를 도출하였다. 직렬 RLC 회로에서 저항 양단 전압은 $IR$이므로 전류의 상대 진폭은 출력 신호 상대 진폭과 동일한 경향을 나타낸다고 볼 수 있다.

3.4 자료 해석 방식

본 연구는 정교한 통계 검정보다 물리 모델의 경향성을 확인하는 데 중점을 두었다. 따라서 계산값의 절대적 정확성보다 공명점 접근에 따른 상대적 변화와 패턴 해석을 중심으로 논의를 진행하였다. 실제 장비에서는 부품 허용 오차, 온도 변화, 기생 성분, 배선 구조, 비선형 소자 영향이 존재하므로 계산값이 그대로 재현되지는 않을 수 있다. 그럼에도 공명 부근에서 민감도가 증가한다는 핵심 물리 메커니즘은 충분히 해석할 수 있다고 판단하였다.

4. 결과

4.1 공명 주파수 계산 결과

설정한 직렬 RLC 회로에서 $L=0.01H$, $C=1\times10^{-6}F$를 대입하면 $LC=1\times10^{-8}$이고 $\sqrt{LC}=1\times10^{-4}$이므로 공명 주파수는 $f_0\approx\dfrac{1}{2\pi\times10^{-4}}\approx1591.5Hz$가 된다. 공명점에서는 $X_L$과 $X_C$가 거의 같아져 임피던스가 약 $20\Omega$ 수준으로 감소하고 입력 전압이 $1.0V$일 때 전류는 약 $0.050A$로 최대가 된다.

4.2 주파수 변화에 따른 회로 응답 표

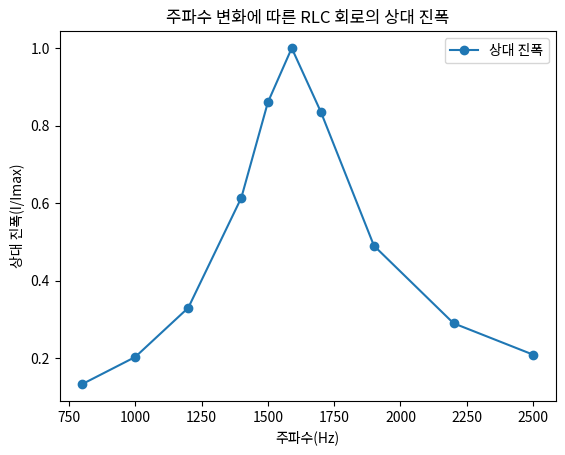

4.3 주파수 응답 그래프

그래프는 공명 주파수 약 1590Hz 부근에서 상대 진폭이 최대가 되고 그보다 낮거나 높은 주파수로 멀어질수록 응답이 감소하는 경향을 선명하게 보여준다. 특히 1500Hz와 1700Hz에서도 상대 진폭이 각각 0.860과 0.835로 높게 유지되어 공명 위험이 단 하나의 점이 아니라 주변 대역에도 퍼져 있음을 확인할 수 있다.

4.4 핵심 패턴 정리

공명 주파수에서 멀리 떨어진 800Hz에서는 전류가 $0.00667A$로 최대값의 약 13.3% 수준이었고 1000Hz에서는 20.3% 수준에 그쳤다. 반면 공명점에 가까운 1500Hz에서는 $0.04301A$로 최대값의 86.0%까지 증가하였다. 1590Hz에서는 $0.05000A$로 가장 큰 응답을 보였다. 공명점을 지난 1700Hz에서도 83.5%의 높은 상대 진폭이 유지되었으나 1900Hz에서는 49.0%로 내려가고 2200Hz와 2500Hz에서는 각각 29.0%, 20.9%로 감소하였다. 즉 회로 응답은 공명점을 중심으로 좌우에서 모두 증가 후 감소하는 전형적인 공명 곡선을 형성하였다.

5. 논의

5.1 결과의 물리적 해석

가장 두드러지는 결과는 입력 전압을 일정하게 유지했음에도 주파수 변화만으로 전류 응답이 크게 달라졌다는 점이다. 800Hz와 1590Hz를 비교하면 전류는 약 7.5배 차이를 보인다. 이는 외부 간섭 신호의 절대 세기만으로 위험을 판단할 수 없음을 뜻한다. 간섭 전압의 크기가 같더라도 그 주파수가 회로의 공명 조건에 가까우면 내부 응답은 훨씬 크게 나타날 수 있다. 직렬 RLC 회로에서는 공명 부근에서 $X_L$과 $X_C$가 상쇄되어 임피던스가 작아지고 결과적으로 같은 입력 전압이 더 큰 전류 변화를 만든다. 따라서 공명은 단순한 교과 공식이 아니라 특정 주파수 간섭에 대한 회로의 민감도를 설명하는 핵심 개념이 된다.

5.2 공명 위험은 한 점이 아니라 대역의 문제라는 점

결과표에서 1500Hz와 1700Hz는 공명점 양쪽에 위치하면서도 각각 0.860, 0.835의 높은 상대 진폭을 보였다. 이 점은 위험이 정확히 하나의 주파수에서만 발생하는 것이 아니라 공명점 주변의 일정 대역에서도 상당한 수준으로 유지된다는 사실을 보여준다. 실제 장비는 온도 상승, 부품 허용 오차, 노화, 배선 길이 변화, 기생 정전용량 변화에 따라 유효한 $L$, $C$, $R$ 값이 조금씩 달라질 수 있다. 그 결과 이론적 공명점도 이동할 수 있다. 따라서 설계 단계에서 단순히 하나의 공명점만 피하는 방식보다 민감 대역 전체를 고려한 완충 설계가 더 현실적이라는 점을 확인할 수 있었다.

5.3 항공기 전자장비 안전성과의 연결

항공기 전자장비는 신호를 수신하고 처리한 뒤 조종사 또는 자동제어 계통에 전달한다. 이때 중요한 것은 신호의 크기 자체보다 정보의 신뢰성이다. 공명성 응답에 의해 특정 간섭이 증폭되면 원래는 무시 가능한 수준의 잡음이 실제 판단을 바꿀 만큼 커질 수 있다. 아날로그 회로에서는 파형의 진폭과 위상 변화가 측정값 왜곡으로 이어질 수 있고 디지털 입력에서는 임계 전압을 넘나드는 현상으로 오검출이나 비트 오류가 생길 수 있다. 이런 오류는 항법 정보, 통신 품질, 센서 출력, 경고 신호의 정확성을 떨어뜨릴 수 있으며 결국 조종사의 판단 환경을 악화시킨다. 즉 공명과 간섭의 결합은 회로 내부 현상으로 끝나지 않고 인간이 의존하는 정보 체계의 신뢰성을 흔드는 문제로 연결된다.

5.4 전자기 적합성과 설계적 시사점

이번 결과는 전자기 간섭 대응이 단지 강한 차폐를 더하는 문제로 끝나지 않음을 보여준다. 차폐와 접지는 외부 에너지 유입을 줄이는 데 중요하지만 회로 자체가 특정 주파수에 과민하게 반응하면 남아 있는 간섭도 크게 증폭될 수 있다. 따라서 항공기 전자장비 설계에서는 필터 설계, 배선 배치, 접지 구조, 부품값 선택, 품질계수 관리가 함께 고려되어야 한다. 예를 들어 저항값을 조절해 $Q$를 낮추면 공명곡선의 날카로움을 줄일 수 있고 특정 대역 차단 필터를 넣으면 민감한 주파수 성분의 유입을 줄일 수 있다. 민감한 센서 입력부에는 차동 신호 처리나 쉴딩 케이블을 적용해 결합을 약화시키는 방법도 생각할 수 있다. 이처럼 회로 구조와 시스템 배치의 동시 관리가 전자기 적합성 확보에 중요하다는 점을 물리적 관점에서 확인할 수 있었다.

5.5 대안 해석과 한계

실제 항공기 전자장비에서 신호 왜곡이 나타났다고 해서 그 원인이 언제나 단일 RLC 공명이라고 단정할 수는 없다. 비선형 증폭기 포화, 접지 루프, 공통 모드 노이즈, 케이블 결합, 디지털 클록 간섭, 다중 공진 구조도 함께 작용할 수 있다. 또한 실제 전장 계통은 분산 정수 회로에 가깝고 단일 소자 모델보다 훨씬 복잡하다. 본 연구는 하나의 직렬 RLC 모델로 단순화했기 때문에 다중 공진, 광대역 펄스성 간섭, 비선형 현상, 실제 항공기 인증 기준을 모두 반영하지는 못했다. 그럼에도 불구하고 외부 간섭 주파수와 회로 고유 특성이 결합할 때 위험이 커진다는 핵심 물리 메커니즘을 명확하게 드러냈다는 점에서 의미가 있다.

5.6 후속 탐구 방향

후속 연구에서는 직렬 RLC와 병렬 RLC 모델을 비교하여 공명 형태의 차이를 분석할 수 있다. 또한 저항값을 변화시켜 품질계수 변화가 민감 대역 폭에 어떤 영향을 주는지 추가로 계산하면 설계 최적화와 더 직접적으로 연결될 수 있다. 더 나아가 차폐층 추가, 접지 방식 변화, 필터 삽입 전후의 응답 곡선을 비교하는 모의 실험도 가능하다. 실제 항공의학 관점과 연결한다면 조종사나 승무원이 의존하는 생체신호 모니터링 장비, 산소 공급 제어 장치, 경고 시스템의 신뢰성이 전자기 환경에 따라 어떻게 달라질 수 있는지도 확장 탐구 주제가 될 수 있다.

6. 결론

본 탐구는 항공기 전자장비 입력부를 단순화한 직렬 RLC 회로에서 외부 전자기 간섭 주파수가 공명 주파수에 접근할수록 회로 응답이 급격히 증가한다는 사실을 정량적으로 확인하였다. 설정한 회로에서 공명 주파수는 약 1591.5Hz였으며 이 부근에서 전류는 $0.05000A$까지 증가하였다. 반면 800Hz에서는 $0.00667A$에 그쳐 공명 부근과 비공명 구간의 응답 차이가 매우 크게 나타났다. 특히 공명점 바로 양옆의 1500Hz와 1700Hz에서도 높은 상대 진폭이 유지되어 위험이 한 점이 아니라 일정 대역에 걸쳐 존재함을 확인하였다.

이 결과는 전자기 간섭의 위험이 단순히 외부 신호 세기의 문제가 아니라 회로의 주파수 응답 구조와의 관계 속에서 결정된다는 점을 보여준다. 따라서 항공기 전자장비의 안전 설계에서는 차폐와 접지뿐 아니라 공명 회피 설계, 필터 조정, 품질계수 관리, 민감 주파수 대역 분석이 함께 이루어져야 한다. 교과에서 배운 RLC 공명은 단순한 계산 문제가 아니라 실제 비행 안전과 정보 신뢰성을 해석하는 물리적 도구가 될 수 있었다. 이 점에서 본 탐구는 전자기와 양자 과목의 개념을 항공 안전이라는 실제 문제와 연결했다는 의의를 가진다.

7. 참고문헌

[1] Federal Aviation Administration. (2010). The certification of aircraft electrical and electronic systems for operation in the high-intensity radiated fields (HIRF) environment (AC 20-158B).

[2] Federal Aviation Administration. (2022). Aircraft electromagnetic compatibility certification (AC 20-190).

[3] National Aeronautics and Space Administration. (1995). Electronic systems failures and anomalies attributed to electromagnetic interference.

[4] National Aeronautics and Space Administration. (n.d.). Electromagnetic interference/electromagnetic compatibility control test planning guide.

[5] Hayt, W. H., Kemmerly, J. E., & Durbin, S. M. (2012). Engineering circuit analysis (8th ed.). McGraw-Hill.

[6] Alexander, C. K., & Sadiku, M. N. O. (2017). Fundamentals of electric circuits (6th ed.). McGraw-Hill Education.

[7] MIT OpenCourseWare. (2009). 6.013 Electromagnetics and applications: Course notes. Massachusetts Institute of Technology.

8. 활동 요약 (자기평가서)

항공기 전자장비에서 RLC 공명과 전자기 간섭이 결합할 때 신호 왜곡 위험이 어떻게 커지는지 탐구함. 전자기와 양자 과목에서 배운 저항, 인덕터, 축전기, 공명 주파수 개념을 바탕으로 항공기 장비 입력부를 직렬 RLC 회로로 단순화하여 분석 모델을 설정함. 저항, 인덕턴스, 정전용량 값을 정하고 공명 주파수를 계산한 뒤 외부 간섭 주파수를 변화시키며 임피던스와 전류의 상대 진폭을 수치적으로 비교함. 계산 결과 공명 주파수 부근에서 응답이 크게 증가하여 같은 크기의 간섭도 훨씬 큰 신호 변동으로 이어질 수 있음을 확인함. 특히 공명점 한 지점만이 아니라 주변 대역에서도 높은 민감도가 유지된다는 점을 해석하며 실제 항공기 전자장비가 온도 변화, 부품 오차, 배선 구조에 따라 더 복잡한 위험을 가질 수 있음을 함께 정리함. 이를 통해 전자기 간섭 문제는 잡음의 세기만이 아니라 회로의 주파수 응답 구조와 함께 살펴봐야 함을 이해하고 비행 안전에서 계기 정보의 신뢰성이 왜 중요한지 물리 개념과 연결하여 설명함.
