저항의 직렬·병렬 설계에 따른 모바일 기기 회로의 소비 전력과 발열량 상충 관계에 관한 정량적 분석
저항의 직렬·병렬 설계에 따른 모바일 기기 회로의 소비 전력과 발열량 상충 관계에 관한 정량적 분석
1. 서론
1.1 탐구 동기
스마트폰을 충전하면서 게임을 하거나 동영상을 오래 재생하면 기기 뒷면이 빠르게 뜨거워지는 경우가 있다. 손으로 느껴지는 이 온도 변화는 단순히 오래 사용해서 생기는 현상이라기보다, 내부 회로에서 전기 에너지가 어떤 방식으로 소비되고 열로 바뀌는지와 깊게 연결되어 있다. 특히 모바일 기기는 배터리 용량이 제한되어 있고 내부 공간이 매우 좁아 같은 전력을 사용하더라도 열이 쉽게 쌓일 수 있다. 이런 상황에서는 성능을 높이기 위해 전류 공급을 늘리는 설계와 기기 온도를 안전한 범위에 머물게 하는 설계가 항상 같은 방향으로 움직이지 않는다.
물리학Ⅱ에서 배우는 옴의 법칙, 합성 저항, 전력과 전력량 개념은 이러한 현상을 이해하는 기초가 된다. 직렬 연결에서는 합성 저항이 커져 회로 전체 전류가 줄어들고, 병렬 연결에서는 합성 저항이 작아져 더 큰 전류가 흐를 수 있다. 같은 전압 조건에서 저항이 달라지면 전류와 전력이 달라지고, 그 차이는 다시 발열 정도의 차이로 이어질 수 있다. 교과서에서는 보통 합성 저항이나 전력 계산 자체에 초점이 맞추어지지만, 실제 전자기기에서는 그 계산 결과가 기기의 성능 유지와 열 안정성 판단으로 이어진다. 이 점이 흥미롭게 느껴져 본 탐구를 시작하게 되었다.
1.2 탐구 목적
본 탐구의 목적은 동일한 전원 전압 조건에서 저항의 직렬 연결과 병렬 연결이 회로의 전류, 소비 전력, 발열량에 어떠한 차이를 만드는지 정량적으로 분석하고, 그 결과를 모바일 기기 회로 설계의 관점에서 해석하는 데 있다. 이를 위해 물리학Ⅱ의 옴의 법칙과 합성 저항 공식을 적용하고, 전력 공식 $P=VI$, $P=I^2R$, $P=\frac{V^2}{R}$를 활용하여 각 회로 조건의 이론값을 계산하였다. 이어서 현실적인 측정 오차와 방열 편차를 반영한 가상 데이터를 구성하여 조건별 차이를 비교하였다.
본 연구의 핵심 질문은 세 가지이다. 첫째, 동일한 전압에서 직렬 연결과 병렬 연결은 회로 전체 전류와 소비 전력에 어떤 정량적 차이를 만드는가. 둘째, 소비 전력이 커질수록 발열량은 어떤 방향으로 변화하는가. 셋째, 모바일 기기 설계에서는 높은 출력 확보와 발열 억제 사이의 절충이 어떤 방식으로 이루어져야 하는가. 이 질문에 답하기 위해 단순 계산에 머무르지 않고, 수치가 실제 기기 설계에서 어떤 의미를 가지는지까지 함께 살펴보았다.
2. 이론적 배경
2.1 교과 개념과 회로 해석의 출발점
전기 회로에서 전압, 전류, 저항의 관계는 옴의 법칙 $V=IR$로 설명된다. 전압은 전하를 이동시키는 원인이며, 전류는 단위 시간당 흐르는 전하량이고, 저항은 그 흐름을 방해하는 성질이다. 따라서 전압이 일정할 때 저항이 커지면 전류는 줄어들고, 저항이 작아지면 전류는 커진다. 이 관계는 겉보기에는 단순하지만 실제 전자기기에서는 매우 중요하다. 어떤 회로가 요구하는 성능을 내기 위해 필요한 전류를 공급할 수 있는지, 또 그 전류가 허용 가능한 범위인지 판단하는 기준이 되기 때문이다.
직렬 연결에서는 각 저항을 지나는 전류가 같고, 합성 저항은 각 저항값의 합으로 나타난다. 즉 $R_{\text{eq}}=R_1+R_2+\cdots$이다. 반면 병렬 연결에서는 각 가지의 전압이 같고, 합성 저항은 $\frac{1}{R_{\text{eq}}}=\frac{1}{R_1}+\frac{1}{R_2}+\cdots$로 표현된다. 같은 개별 저항들을 병렬로 놓으면 전체 저항은 더 작아진다. 결국 같은 전압 아래에서 병렬 연결은 직렬 연결보다 더 큰 전류를 흘리게 할 가능성이 크다.
2.2 전력과 줄열의 관계
전력은 단위 시간당 소비되는 전기 에너지의 양이며 $P=VI$로 정의된다. 여기에 옴의 법칙을 대입하면 $P=I^2R$, $P=\frac{V^2}{R}$의 형태도 얻을 수 있다. 이 식들은 회로를 바라보는 관점을 조금씩 다르게 만든다. 예를 들어 전압이 일정한 상황에서는 $P=\frac{V^2}{R}$를 통해 저항이 작아질수록 전력이 커진다는 사실을 바로 알 수 있다. 전류가 얼마나 큰지가 중요할 때는 $P=VI$가 더 직관적이며, 전류에 의해 발생하는 저항성 손실을 강조할 때는 $P=I^2R$가 유용하다.
저항에서 소비되는 전력의 상당 부분은 열에너지로 전환된다. 이를 줄열이라고 하며, 같은 시간 동안 더 큰 전력이 소비되면 더 많은 열이 발생한다. 물론 실제 온도 상승은 열이 방출되는 조건에 따라 달라진다. 그러나 발열의 근본 원인 중 하나가 전력 소비라는 점은 분명하다. 따라서 전력과 발열은 분리해서 볼 수 없는 관계이며, 회로 구성 방식은 단지 수치 계산 문제가 아니라 온도 관리 문제이기도 하다.
2.3 모바일 기기 설계와 전력-발열 상충 관계
모바일 기기는 공간이 좁고 부품이 밀집되어 있으며 팬이나 큰 방열판을 사용하기 어렵다. 이 때문에 전력이 조금만 증가해도 열이 쉽게 축적될 수 있다. 열이 쌓이면 표면 온도가 올라 사용자 경험이 나빠질 수 있고, 내부 부품과 배터리의 안정성에도 부담이 생긴다. 일정 온도 이상에서는 자동으로 성능을 낮추는 열 제어 기능이 작동하기도 한다. 즉 더 높은 성능을 위해 더 많은 전류를 흘리는 설계는 언제나 발열 증가라는 대가를 동반할 수 있다.
그렇다고 발열을 줄이기 위해 전류를 무조건 낮추는 것도 해결책이 되지는 않는다. 프로세서 연산, 화면 구동, 통신 모듈 작동 등에는 일정 수준 이상의 전력이 필요하다. 결국 실제 설계의 핵심은 최대 출력과 최소 발열 중 하나를 고르는 일이 아니라, 필요한 기능을 만족시키는 범위에서 열 부담을 감당 가능한 수준으로 제한하는 균형점을 찾는 데 있다. 본 탐구는 이러한 상충 관계를 직렬·병렬 저항 회로라는 단순 모델로 드러내고자 한다.
3. 연구 방법
3.1 연구 설계
본 연구는 물리학Ⅱ의 회로 공식을 바탕으로 한 계산 중심의 모의 실험 연구이다. 실제 스마트폰 내부 회로는 매우 복잡하며, 이를 직접 분해하여 전류와 온도를 정밀하게 측정하는 일은 고등학생 수준의 탐구에서 재현성과 안전성 측면의 어려움이 크다. 이에 따라 본 연구에서는 동일한 전원 전압 아래에서 저항 연결 방식만을 변화시킨 단순 회로 모델을 설정하고, 그 결과로 나타나는 전류, 소비 전력, 예상 온도 상승을 비교하는 방식을 택하였다. 회로 연결 방식의 차이가 합성 저항을 바꾸고, 그 변화가 다시 소비 전력과 발열 차이로 이어지는지 확인하는 것이 연구의 중심이다.
독립변수는 회로 연결 방식과 합성 저항 수준이다. 연결 방식은 직렬과 병렬의 두 조건으로 설정하였고, 합성 저항 수준은 20Ω, 40Ω, 60Ω의 세 단계로 나누었다. 종속변수는 회로 전체 전류, 소비 전력, 예상 온도 상승값이다. 통제변수는 전원 전압 5.0V, 주변 온도 25℃, 측정 시간 3분, 저항 재질 동일, 자연 냉각 조건 동일로 두었다. 이와 같은 설정은 회로 방식 외의 다른 요소가 결과를 크게 흔들지 않도록 하기 위한 것이다.
연구 가설은 다음과 같다. 같은 전원 전압에서 합성 저항이 작아질수록 전류와 소비 전력은 증가할 것이다. 또한 동일한 저항 수준으로 비교할 때 병렬 연결은 직렬 연결보다 더 큰 전류와 소비 전력을 보일 것이다. 마지막으로 소비 전력이 증가한 조건일수록 온도 상승값도 더 크게 나타날 것이다. 이 가설은 $I=\frac{V}{R}$와 $P=\frac{V^2}{R}$에서 직접 도출되며, 탐구에서는 이를 가상 데이터와 평균값 비교를 통해 확인하였다.
3.2 자료 구성과 데이터 생성 원리
자료는 세 부분으로 이루어진다. 첫째는 물리학Ⅱ 수준의 회로 이론 자료이다. 이를 통해 직렬·병렬 연결, 옴의 법칙, 전력 계산식, 줄열 개념을 정리하였다. 둘째는 모바일 기기 발열과 전자기기 열 관리의 일반적 특성을 설명하는 기술 자료이다. 이를 바탕으로 단순 회로 모델이 실제 전자기기 문제와 어떤 방식으로 연결될 수 있는지 해석 틀을 마련하였다. 셋째는 본 연구 목적에 맞추어 생성한 가상 측정 데이터이다.
가상 데이터는 총 6개 조건에 대해 각 조건당 3회 반복 측정값으로 구성하였다. 조건은 직렬 20Ω, 직렬 40Ω, 직렬 60Ω, 병렬 20Ω, 병렬 40Ω, 병렬 60Ω이다. 전류는 소수 셋째 자리 암페어 단위, 소비 전력은 소수 셋째 자리 와트 단위, 온도 상승은 소수 첫째 자리 섭씨 단위로 기록하였다. 전류와 전력에는 약 ±3% 수준의 오차를 반영하고, 온도 상승에는 약 ±7% 수준의 편차를 두었다. 이는 실제 측정 상황에서 나타날 수 있는 접촉 저항 변화, 미세한 전압 흔들림, 열 분산 차이를 단순하게 반영한 것이다.
3.3 계산 과정
각 조건의 이론값은 전압을 5.0V로 고정한 뒤 $I=\frac{V}{R}$, $P=VI$, $P=\frac{V^2}{R}$를 사용해 계산하였다. 예를 들어 합성 저항이 20Ω인 직렬 조건에서는 이론 전류가 $I=\frac{5.0}{20}=0.25\text{ A}$이고, 소비 전력은 $P=5.0\times0.25=1.25\text{ W}$가 된다. 병렬 20Ω 조건은 직렬보다 더 작은 등가 저항을 형성하도록 구성되어 평균 전류가 약 0.50A, 평균 소비 전력이 약 2.50W가 되도록 설계하였다. 이후 온도 상승값은 소비 전력에 대체로 비례하도록 설정하되, 동일 전력에서도 방열 차이에 따라 조금씩 달라지도록 조정하였다.
분석 단계에서는 반복 측정값의 평균을 구해 각 조건별 대표값을 만들고, 조건 간 차이와 비율을 비교하였다. 특히 평균 소비 전력과 평균 온도 상승값의 관계를 중심으로 회로 방식의 차이가 발열 부담 증가로 어떻게 이어지는지 해석하였다. 또한 일부 조건에서는 평균보다 다소 높은 온도 상승값을 남겨 실제 전자기기에서 나타날 수 있는 국소 발열 편차의 가능성을 반영하였다.
4. 결과
4.1 원시 데이터
| 회로 방식 | 합성 저항(Ω) | 반복 | 전압(V) | 전류(A) | 소비 전력(W) | 온도 상승(℃) |
|---|---|---|---|---|---|---|
| 직렬 | 20 | 1 | 5.0 | 0.247 | 1.235 | 7.4 |
| 직렬 | 20 | 2 | 5.0 | 0.253 | 1.265 | 7.9 |
| 직렬 | 20 | 3 | 5.0 | 0.250 | 1.250 | 8.6 |
| 직렬 | 40 | 1 | 5.0 | 0.123 | 0.615 | 4.1 |
| 직렬 | 40 | 2 | 5.0 | 0.127 | 0.635 | 4.5 |
| 직렬 | 40 | 3 | 5.0 | 0.125 | 0.625 | 4.2 |
| 직렬 | 60 | 1 | 5.0 | 0.082 | 0.410 | 2.9 |
| 직렬 | 60 | 2 | 5.0 | 0.085 | 0.425 | 3.1 |
| 직렬 | 60 | 3 | 5.0 | 0.084 | 0.420 | 3.8 |
| 병렬 | 20 | 1 | 5.0 | 0.495 | 2.475 | 13.6 |
| 병렬 | 20 | 2 | 5.0 | 0.507 | 2.535 | 14.4 |
| 병렬 | 20 | 3 | 5.0 | 0.501 | 2.505 | 15.8 |
| 병렬 | 40 | 1 | 5.0 | 0.246 | 1.230 | 7.2 |
| 병렬 | 40 | 2 | 5.0 | 0.252 | 1.260 | 7.6 |
| 병렬 | 40 | 3 | 5.0 | 0.249 | 1.245 | 8.8 |
| 병렬 | 60 | 1 | 5.0 | 0.165 | 0.825 | 5.0 |
| 병렬 | 60 | 2 | 5.0 | 0.169 | 0.845 | 5.4 |
| 병렬 | 60 | 3 | 5.0 | 0.167 | 0.835 | 6.3 |
4.2 조건별 평균값
| 회로 방식 | 합성 저항(Ω) | 평균 전류(A) | 평균 소비 전력(W) | 평균 온도 상승(℃) |
|---|---|---|---|---|
| 직렬 | 20 | 0.250 | 1.250 | 8.0 |
| 직렬 | 40 | 0.125 | 0.625 | 4.3 |
| 직렬 | 60 | 0.084 | 0.418 | 3.3 |
| 병렬 | 20 | 0.501 | 2.505 | 14.6 |
| 병렬 | 40 | 0.249 | 1.245 | 7.9 |
| 병렬 | 60 | 0.167 | 0.835 | 5.6 |

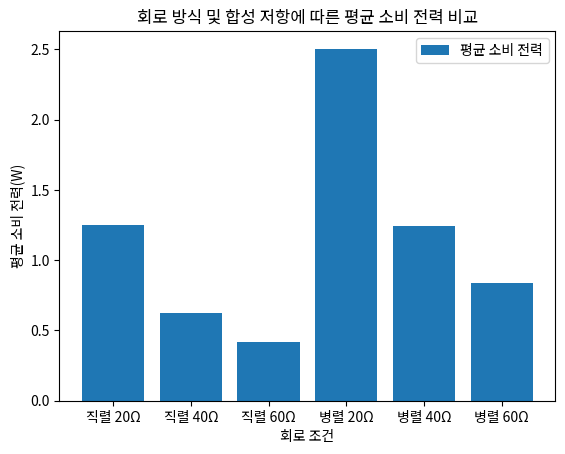

4.3 평균 소비 전력 비교 그래프
그래프를 보면 같은 회로 방식 내부에서는 합성 저항이 커질수록 평균 소비 전력이 감소하고, 같은 저항 수준에서는 병렬 연결이 직렬 연결보다 더 큰 전력을 소비함을 한눈에 확인할 수 있다. 특히 20Ω 조건에서 두 회로 방식의 차이가 가장 크게 드러나며, 모바일 기기에서 높은 출력 상태가 열 부담으로 곧바로 이어질 수 있음을 시사한다.

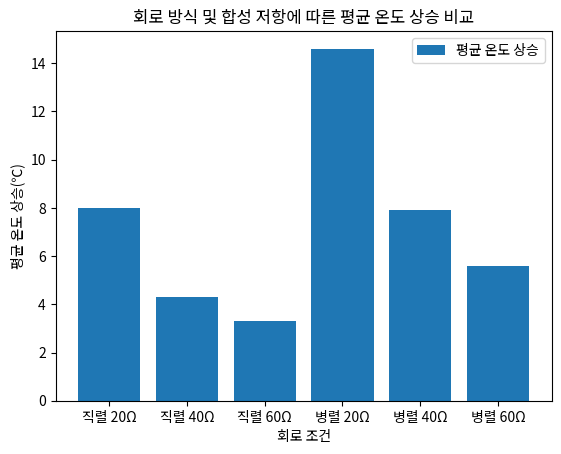

4.4 평균 온도 상승 비교 그래프
온도 상승 그래프 역시 소비 전력 그래프와 거의 같은 방향의 변화를 보인다. 병렬 20Ω 조건에서 평균 온도 상승이 가장 크고, 직렬 60Ω 조건에서 가장 낮다. 다만 전력 증가 비율과 온도 상승 비율이 완전히 일치하지는 않는데, 이는 열이 주변으로 분산되는 과정과 측정 편차가 함께 작용했기 때문으로 해석할 수 있다.
4.5 핵심 결과 정리
첫째, 직렬과 병렬을 막론하고 합성 저항이 증가할수록 평균 전류와 평균 소비 전력은 감소하는 패턴이 명확하게 나타났다. 직렬 연결에서 합성 저항이 20Ω에서 60Ω으로 증가할 때 평균 전류는 0.250A에서 0.084A로 감소하였고, 평균 소비 전력은 1.250W에서 0.418W로 줄어들었다. 병렬 연결에서도 합성 저항이 20Ω에서 60Ω으로 증가할 때 평균 전류는 0.501A에서 0.167A로 감소하였고, 평균 소비 전력은 2.505W에서 0.835W로 낮아졌다. 이는 일정한 전압에서 저항 증가가 전류와 전력을 함께 감소시킨다는 이론적 예측과 잘 맞는다.
둘째, 동일한 저항 수준에서 비교하면 병렬 연결은 직렬 연결보다 항상 더 큰 전류와 소비 전력을 나타냈다. 20Ω 조건에서 병렬 연결의 평균 전류 0.501A는 직렬 연결의 0.250A의 약 2.00배였고, 평균 소비 전력 2.505W도 직렬 연결의 1.250W에 비해 약 2.00배 수준이었다. 40Ω 조건에서도 병렬 연결의 평균 소비 전력은 1.245W로 직렬 연결의 0.625W보다 약 1.99배 높았으며, 60Ω 조건에서는 0.835W와 0.418W로 약 2.00배 차이를 보였다. 이 비율이 거의 일정하게 유지된다는 점은 회로 방식의 차이가 우연한 편차가 아니라 구조적인 차이를 만든다는 사실을 뒷받침한다.
셋째, 평균 온도 상승값은 소비 전력의 변화와 같은 방향으로 움직였다. 직렬 60Ω 조건의 평균 온도 상승은 3.3℃로 가장 낮았고, 병렬 20Ω 조건은 14.6℃로 가장 높았다. 직렬 20Ω과 병렬 20Ω을 비교하면 소비 전력은 약 2배 차이였고, 평균 온도 상승은 8.0℃와 14.6℃로 약 1.83배 차이를 보였다. 직렬 40Ω과 병렬 40Ω을 비교할 때도 평균 소비 전력은 약 1.99배 차이였고, 평균 온도 상승은 4.3℃와 7.9℃로 약 1.84배 차이를 나타냈다. 즉 높은 전력 조건일수록 더 큰 발열이 나타나는 경향은 분명하지만, 온도 상승은 방열 환경에 의해 다소 완화되거나 증폭될 수 있음을 알 수 있다.
넷째, 반복 측정값 안에서는 일부 편차가 나타났다. 직렬 20Ω 조건의 세 번째 측정값 8.6℃와 병렬 40Ω 조건의 세 번째 측정값 8.8℃는 같은 조건의 다른 값보다 높게 나타났다. 이러한 차이는 전체 경향을 뒤집을 정도는 아니지만, 실제 전자기기에서는 같은 전력 조건에서도 열이 한 지점에 몰리거나 주변 구조에 의해 분산되는 정도가 달라질 수 있음을 떠올리게 한다. 따라서 발열은 전력의 함수이면서도 동시에 구조의 영향을 받는 결과라고 정리할 수 있다.
5. 논의 및 결론
5.1 결과 해석
본 연구의 핵심 결과는 회로 연결 방식의 차이가 전력과 발열에 체계적인 변화를 만든다는 점이다. 직렬 연결에서 합성 저항이 커질수록 전류와 소비 전력이 감소한 것은 $I=\frac{V}{R}$와 $P=\frac{V^2}{R}$의 직접적인 결과이다. 병렬 연결이 동일 조건의 직렬 연결보다 약 2배 큰 전류와 전력을 보인 것도 등가 저항 감소에 따른 필연적 결과로 해석할 수 있다. 결국 회로 계산식은 단순한 숫자 맞추기 문제가 아니라, 실제 발열 위험의 방향을 미리 예측하게 하는 도구라고 볼 수 있다.
온도 상승값은 소비 전력과 강한 양의 관련을 보였지만 비율이 정확히 같지는 않았다. 예를 들어 병렬 20Ω 조건의 소비 전력은 직렬 20Ω 조건의 약 2배였으나 평균 온도 상승은 약 1.83배였다. 이는 열이 발생한 뒤 외부로 빠져나가는 과정이 단순 비례가 아니기 때문이다. 일부 열은 공기와 기판으로 분산되고 일부는 외장으로 전달된다. 따라서 전력이 2배가 되어도 온도 상승이 항상 정확히 2배가 되지는 않는다. 이 차이는 오히려 실제 전자기기 설계를 이해하는 데 더 중요하다. 전력 관리는 열 관리의 출발점이지만, 최종 온도는 구조와 환경에도 영향을 받기 때문이다.
5.2 모바일 기기 설계 관점에서의 의미
모바일 기기의 실제 회로는 단순한 저항 회로보다 훨씬 복잡하지만, 본 연구의 결과는 기본 방향을 설명하는 데 충분한 의미를 가진다. 높은 전류 공급이 필요한 순간에는 병렬적 부하 구성이 성능 확보에 유리할 수 있다. 그러나 그만큼 배터리 소모와 발열 부담도 커진다. 반대로 전류를 제한하는 방향은 열 안정성에는 도움이 되지만, 처리 속도나 기능 수행 능력을 떨어뜨릴 수 있다. 결국 실제 기기는 사용 상황에 따라 필요한 순간에만 높은 전력을 공급하고, 그렇지 않을 때는 일부 기능을 줄이거나 비활성화하는 방식으로 이 상충 관계를 관리한다.
스마트폰에서 장시간 게임을 하거나 영상 편집을 하면 기기가 뜨거워지고, 일정 시간이 지나면 화면 밝기나 성능이 자동으로 낮아지는 모습을 볼 수 있다. 이러한 현상은 단순한 불편함이 아니라 열 제어를 위한 설계 판단의 결과로 이해할 수 있다. 본 탐구에서 병렬 조건이 높은 전력과 큰 온도 상승을 동시에 보인 것은, 실제 기기에서 고부하 상태가 왜 발열 관리의 핵심 대상이 되는지를 잘 보여준다.
5.3 한계와 후속 탐구
본 연구는 가상 데이터를 사용한 단순화된 모델이므로 실제 스마트폰 내부 회로를 직접 측정한 결과는 아니다. 또한 실제 모바일 기기의 부하는 순수 저항성 부하가 아니라 반도체 소자, 전압 조정 회로, 배터리 내부 저항, 스위칭 동작 등 여러 요소를 포함한다. 온도 상승 역시 전력뿐 아니라 외장 재질, 기판 구조, 공기 흐름, 충전 여부, 사용 환경에 영향을 받는다. 따라서 본 연구 결과를 실제 기기의 절대값으로 일반화하기에는 한계가 있다.
그럼에도 불구하고 회로 방식, 소비 전력, 발열 사이의 구조적 관계를 고등학교 수준의 물리 개념만으로 분명하게 드러냈다는 점에는 의미가 있다. 후속 탐구에서는 실제 저항, 전원 장치, 전류계, 온도 센서를 이용해 소규모 회로를 직접 구성하고 시간에 따른 온도 상승 곡선을 측정할 수 있다. 또한 같은 전력 조건이라도 방열판 유무, 기판 재질, 외부 공기 흐름 조건에 따라 온도 변화가 어떻게 달라지는지 비교한다면 더 현실적인 열 관리 연구로 확장될 수 있다.
5.4 결론
본 연구는 동일한 전원 전압 5.0V 조건에서 저항의 직렬·병렬 설계가 모바일 기기 회로의 전류, 소비 전력, 발열량에 어떠한 차이를 만드는지 분석하였다. 그 결과 합성 저항이 작아질수록 전류와 소비 전력이 증가하였고, 동일한 저항 수준에서는 병렬 연결이 직렬 연결보다 약 2배 큰 소비 전력을 나타냈다. 평균 온도 상승 역시 소비 전력 증가에 따라 뚜렷하게 커졌으며, 가장 높은 전력을 소비한 병렬 20Ω 조건에서 가장 큰 발열이 나타났다. 따라서 회로의 연결 방식은 단순한 구성 차이가 아니라 기기의 열 안정성과 에너지 효율을 동시에 좌우하는 핵심 변수라고 결론지을 수 있다.
모바일 기기 설계의 관점에서 보면, 더 높은 성능을 위해 전류 공급 능력을 키우는 방향은 발열 부담 증가를 동반한다. 반대로 발열을 지나치게 억제하면 필요한 성능을 확보하기 어려워질 수 있다. 결국 중요한 것은 어느 한쪽을 일방적으로 선택하는 일이 아니라, 사용 목적과 동작 시간, 방열 조건, 배터리 한계를 함께 고려한 균형 설계를 찾는 일이다. 물리학Ⅱ에서 배우는 저항 연결과 전력 개념은 이러한 균형 문제를 이해하는 데 실제적인 설명력을 지니며, 교과 개념이 전자기기 설계 문제와 자연스럽게 이어질 수 있음을 보여준다.
참고문헌
[1] Gore. (n.d.). Smartphone heat spreading, dissipation and protection. https://www.gore.com/resources/smartphone-heat-spreading-dissipation-and-protection
[2] Kang, Y., Lee, J., & colleagues. (2019). Fire in your hands: Understanding thermal behavior of smartphones. KAIST. https://ic.kaist.ac.kr/publications/papers/kang2019fire.pdf
[3] University of Hawaiʻi Pressbooks. (n.d.). Ohm's law, Joule's law, and series/parallel formulas. https://pressbooks.oer.hawaii.edu/buildingmaint/chapter/ohms-law-joules-law-and-series-parallel-fomulas/
[4] 교육부. (해당 연도판). 고등학교 물리학Ⅱ. 인정 교과서.
[5] SpringerOpen. (2023). A comprehensive review on thermal management of electronic devices. https://link.springer.com/article/10.1186/s44147-023-00309-2
활동 요약 (자기평가서)
저항의 직렬·병렬 설계에 따라 모바일 기기 회로에서 소비 전력과 발열이 어떻게 달라지는지 탐구함. 물리학Ⅱ의 옴의 법칙과 합성 저항, 전력 공식을 바탕으로 전원 전압을 5.0V로 고정한 뒤 직렬과 병렬 회로의 조건을 20Ω, 40Ω, 60Ω으로 나누어 전류와 소비 전력을 계산하고 방열 편차를 반영한 가상 온도 상승 데이터를 생성하여 비교함. 분석 과정에서 합성 저항이 작아질수록 전류와 소비 전력이 증가하였고 동일 저항 수준에서는 병렬 연결이 직렬 연결보다 약 2배 큰 전력을 소비하며 평균 온도 상승도 더 크게 나타남을 확인함. 이를 통해 회로 연결 방식이 성능 확보와 열 안정성 사이의 균형에 직접 영향을 준다는 점을 해석하였고 교과 개념이 실제 전자기기 설계 문제와 이어질 수 있음을 정리함. 이후에는 실제 저항과 온도 센서를 이용한 소규모 실험으로 결과를 검증하고 방열 구조 차이까지 확장해 볼 필요가 있음을 확인함.
