1. 서론

1.1 탐구 동기

무선 전력 전달 기술은 충전 단자 없이 전력을 공급할 수 있다는 점에서 스마트폰, 무선 이어폰, 전동 칫솔, 웨어러블 기기와 같은 생활 기기 전반으로 빠르게 확산되고 있다. 실제로 충전 패드 위에 기기를 올려두면 접촉 단자가 없어도 충전이 진행되지만, 같은 충전기와 같은 기기를 사용해도 놓는 위치에 따라 충전 속도와 발열이 달라지는 경우를 자주 볼 수 있다. 특히 기기가 패드 중심에서 조금만 벗어나거나 두 장치 사이에 케이스 두께만큼의 간격이 생겨도 충전 성능이 눈에 띄게 낮아지는 모습은, 무선 전력 전달이 단순한 편의 기능이 아니라 공간적 배치에 민감한 전자기 현상이라는 점을 드러낸다. 이러한 장면을 보며 전자기 유도와 자기 선속을 배우는 물리학Ⅱ의 개념이 생활 속 기기 성능과 어떻게 연결되는지 더 구체적으로 확인해 보고 싶었다.

물리학Ⅱ에서는 패러데이 법칙, 상호 유도, 변압기 원리를 중심으로 전자기 유도를 다룬다. 한 코일의 전류 변화가 자기장 변화를 만들고, 그 자기장 변화가 다른 코일을 통과하는 자기 선속을 바꾸어 유도 기전력을 만든다는 설명은 무선 충전의 기본 구조와 정확히 맞닿아 있다. 다만 교과서에서는 대체로 이상적인 변압기처럼 두 코일이 강하게 결합되어 있고 위치가 잘 맞는 상황을 중심으로 설명하기 때문에, 실제 장치에서 흔히 나타나는 거리 변화와 위치 어긋남이 성능에 어떤 영향을 주는지는 충분히 드러나지 않는다. 따라서 교과 개념을 현실 문제로 확장하려면 자기 선속이 얼마나 공유되는지, 코일 간 결합이 어느 정도 유지되는지를 함께 따져볼 필요가 있다.

이러한 문제의식에서 본 탐구는 무선 전력 전달 효율이 어떤 조건에서 감소하는지, 그리고 그 감소가 어느 구간에서 더 가파르게 나타나는지를 정량적으로 살펴보고자 하였다. 특히 코일 간 거리와 중심 정렬 오차를 핵심 변수로 설정하면, 전자기 유도라는 교과 개념이 실제 설계 문제에서 어떤 의미를 갖는지 분명하게 설명할 수 있다. 나아가 단순히 충전이 되느냐 되지 않느냐의 문제가 아니라, 같은 장치라도 배치 조건에 따라 에너지 손실과 사용성이 얼마나 크게 달라지는지를 물리량으로 비교할 수 있다는 점에서 탐구의 가치가 있다고 판단하였다.

1.2 연구 목적

본 연구의 목적은 전자기 유도 기반 무선 전력 전달 장치에서 코일 간 거리와 코일 중심 정렬 오차가 전력 전달 효율에 미치는 영향을 정량적으로 분석하는 데 있다. 이를 위해 첫째, 코일 간 거리가 증가할 때 평균 효율이 어떤 경향으로 감소하는지 확인한다. 둘째, 코일 중심의 수평 방향 정렬 오차가 커질수록 효율 감소가 선형적으로 나타나는지, 아니면 특정 구간 이후 더 급격해지는지를 검토한다. 셋째, 두 변수 가운데 어떤 요인이 더 민감하게 작용하는지 비교한다. 넷째, 효율이 50% 안팎으로 떨어지는 임계 구간을 바탕으로 실용적인 무선 충전 조건을 제안하고자 한다.

이를 바탕으로 설정한 탐구 질문은 다음과 같다. 코일 간 거리가 증가하면 전력 전달 효율은 어떤 속도로 감소하는가. 정렬 오차는 거리 변화와 비교할 때 어느 정도의 효율 저하를 유발하는가. 두 변수가 동시에 증가하는 상황에서는 효율이 단순한 감소를 넘어 더 불리한 방향으로 누적되는가. 마지막으로 실제 사용 조건을 고려할 때 어느 범위까지를 상대적으로 안정적인 충전 구간으로 볼 수 있는가. 본 연구는 이러한 질문에 답하기 위해 물리학Ⅱ의 상호 유도 개념을 출발점으로 삼되, 자기 선속 공유와 결합 약화라는 현실적 관점을 더하여 해석을 진행한다.

2. 이론적 배경

2.1 전자기 유도와 무선 전력 전달의 기본 원리

무선 전력 전달의 가장 기본이 되는 현상은 전자기 유도이다. 패러데이 법칙에 따르면 회로를 지나는 자기 선속이 시간에 따라 변하면 그 회로에는 유도 기전력이 발생한다. 이를 식으로 쓰면 $|\mathcal{E}|=\left|\dfrac{d\Phi_B}{dt}\right|$로 나타낼 수 있다. 여기서 $\mathcal{E}$는 유도 기전력이고 $\Phi_B$는 자기 선속이다. 즉 자기 선속의 시간 변화가 클수록 더 큰 유도 전압이 생긴다. 무선 충전 장치에서는 송신 코일에 교류 전류가 흐르면서 시간에 따라 변하는 자기장이 형성되고, 이 자기장이 수신 코일을 지나는 자기 선속을 계속 변화시키기 때문에 수신 코일에 유도 전압이 발생한다.

이 과정은 변압기의 작동 원리와 닮아 있다. 변압기 역시 1차 코일의 전류 변화가 자기장 변화를 만들고, 그 자기장 변화가 2차 코일에 유도 기전력을 만든다. 그러나 일반적인 변압기는 두 코일이 같은 철심을 공유하므로 자기장이 효율적으로 집중되고 결합이 매우 강하다. 반면 무선 전력 전달에서는 두 코일 사이가 공기나 비자성 매질로 분리되어 있어 자기장 누설이 더 크고, 코일의 위치도 사용자가 기기를 올려놓는 방식에 따라 달라질 수 있다. 따라서 같은 상호 유도 원리를 사용하더라도 실제 효율은 훨씬 민감하게 변한다.

2.2 자기 선속, 상호 인덕턴스, 결합계수

자기 선속은 일정한 면을 통과하는 자기장의 양을 뜻하며, 일반적으로 $\Phi_B=BA\cos\theta$로 표현한다. 여기서 $B$는 자기장 세기, $A$는 코일 면적, $\theta$는 자기장과 면적벡터 사이의 각도이다. 고등학교 수준에서는 자기장이 강하고, 코일 면적이 충분히 크며, 자기장이 코일 면을 효과적으로 통과할수록 자기 선속이 커진다고 이해할 수 있다. 무선 전력 전달에서는 송신 코일이 만든 자기장 전체가 아니라, 그중 수신 코일을 실제로 통과하는 부분만이 유도에 기여한다. 따라서 자기장이 넓게 퍼져 있더라도 수신 코일이 그것을 충분히 받아들이지 못하면 효율은 낮아질 수밖에 없다.

이와 관련된 개념이 상호 인덕턴스와 결합계수이다. 상호 인덕턴스 $M$은 한 코일의 전류 변화가 다른 코일에 얼마나 큰 유도 효과를 만들 수 있는지를 나타내고, 결합계수 $k$는 두 코일이 이상적인 최대 결합 상태에 비해 얼마나 잘 결합되어 있는가를 나타낸다. 보통 $M=k\sqrt{L_1L_2}$로 쓸 수 있는데, 여기서 $L_1$, $L_2$는 각 코일의 자체 인덕턴스이다. 본 연구에서는 $M$과 $k$를 직접 계산하지는 않지만, 코일이 가까울수록 그리고 중심이 잘 맞을수록 결합이 강해져 효율이 올라간다는 방향성은 이 식과 일치한다. 반대로 거리가 멀어지거나 중심이 어긋나면 자기 선속 공유가 줄고 $k$가 작아지면서 상호 유도 효과도 약해진다.

2.3 거리 증가와 정렬 오차가 효율을 낮추는 방식의 차이

거리 증가와 정렬 오차는 모두 자기 선속 감소를 일으키지만, 작동 양상은 서로 완전히 같지 않다. 코일 간 거리가 증가하면 수신 코일 위치에 도달하는 자기장 세기가 약해지므로 자기 선속 변화율도 줄어든다. 이 경우 효율은 대체로 완만하지만 지속적으로 감소하는 경향을 보일 수 있다. 반면 정렬 오차는 단순히 자기장 세기를 줄이는 것에 그치지 않고, 자기장 분포의 중심과 수신 코일의 중심이 어긋나게 하여 유효 중첩 면적을 축소시킨다. 따라서 작은 오차는 비교적 견딜 수 있어도 일정 수준을 넘어서면 효율이 더 급격하게 하락할 가능성이 있다.

이 차이는 실제 사용에서도 중요한 의미를 가진다. 예를 들어 기기와 충전 패드 사이의 거리 변화는 케이스 두께나 구조적 높이 차이처럼 비교적 예측 가능한 요인으로 나타나지만, 정렬 오차는 사용자가 기기를 올려놓는 순간마다 달라진다. 따라서 설계 단계에서는 거리 확보뿐 아니라 중심을 자연스럽게 맞추도록 하는 유도 구조가 함께 고려되어야 한다. 이 점은 단순한 이론 설명을 넘어 생활 기술 설계와 직접 연결되는 부분이다.

2.4 전력 전달 효율의 정의와 해석

전력 전달 효율은 입력 전력에 대해 출력 전력이 차지하는 비율로 정의되며, 식으로는 $\eta(\%)=\dfrac{P_{out}}{P_{in}}\times100$으로 나타낼 수 있다. 이상적인 경우라면 손실이 없어서 $\eta=100$에 가까워지겠지만, 실제 장치에서는 코일 저항에 의한 발열, 누설 자속, 회로 손실, 주파수 불일치 등으로 인해 효율이 낮아진다. 특히 코일이 멀어지거나 정렬이 어긋나면 송신 코일이 만들어낸 자기장 중 상당 부분이 수신 코일에 결합되지 못하고 공간으로 새어나가게 된다. 같은 입력 전력을 공급해도 수신 측에 전달되는 출력 전력이 줄어드는 이유가 여기에 있다.

중요한 점은 효율 저하를 단순히 하나의 원인으로 환원해서는 안 된다는 것이다. 거리 증가에 따른 효율 저하는 자기장 약화와 결합계수 감소, 유도 전압 감소, 그에 따른 전류 감소와 저항 손실 비중 증가가 연쇄적으로 이어진 결과로 볼 수 있다. 정렬 오차도 단순한 위치 이동 이상의 의미를 가지며, 자기장의 공간적 분포와 유효 중첩이 함께 바뀌면서 출력이 감소한다. 본 연구는 이러한 복합 현상을 고등학교 수준에서 다룰 수 있도록 효율을 대표 지표로 설정하여 해석한다.

3. 연구 방법

3.1 연구 설계와 가설

본 연구는 전자기 유도 기반 무선 전력 전달에서 코일 간 거리와 중심 정렬 오차가 효율에 미치는 영향을 분석하기 위한 정량적 모의 연구로 설계하였다. 실제 실험 장치를 제작하여 측정할 수도 있으나, 이번 탐구에서는 물리학Ⅱ의 핵심 원리를 분명하게 드러내고 변수 간 관계를 체계적으로 비교하기 위해 가상 데이터를 활용하였다. 가상 데이터는 임의의 수치 나열이 아니라 전자기 유도와 자기 선속 공유 원리에 맞도록, 거리 증가와 정렬 오차 증가에 따라 효율이 감소하도록 구성하였다. 또한 현실적인 측정 상황을 반영하기 위해 각 조건마다 3회 반복값을 두고 소규모 오차를 포함시켰다.

연구 가설은 다음과 같이 설정하였다. 코일 간 거리가 증가하고 코일 중심의 정렬 오차가 커질수록 전력 전달 효율은 유의미하게 감소하며, 특히 정렬 오차가 일정 수준을 넘으면 효율 저하가 더 가파르게 나타날 것이다. 이러한 가설은 자기 선속 공유 감소와 결합 약화라는 이론적 배경에서 직접 도출된다.

3.2 변수 정의

독립변수는 두 가지이다. 첫째는 코일 간 거리로, 송신 코일과 수신 코일 사이의 수직 간격을 의미한다. 본 연구에서는 2 cm, 4 cm, 6 cm, 8 cm, 10 cm의 다섯 수준으로 설정하였다. 둘째는 정렬 오차로, 두 코일 중심의 수평 방향 어긋남을 뜻한다. 정렬 오차 역시 0 cm, 1 cm, 2 cm, 3 cm, 4 cm의 다섯 수준으로 설정하였다. 종속변수는 전력 전달 효율이며, 입력 전력 대비 출력 전력의 비율을 백분율로 환산하여 나타냈다. 효율 계산식은 $ \eta(\%)=\dfrac{P_{out}}{P_{in}}\times100$이지만, 본문에서는 수식 기호의 공백을 두지 않기 위해 $ \eta$가 아니라 $\eta$로 통일하여 사용한다. 따라서 실제 표기식은 $\eta(\%)=\dfrac{P_{out}}{P_{in}}\times100$이다.

통제변수로는 코일 반지름, 코일 감은 수, 입력 전력, 작동 주파수, 코일 재질, 주변 온도를 설정하였다. 실제 장치에서는 이 변수들도 효율에 영향을 미치지만, 이번 탐구에서는 거리와 정렬 오차의 효과를 더 선명하게 보기 위해 나머지 조건은 동일하다고 가정하였다. 이러한 단순화는 실제 현실을 완전히 재현하지는 못하지만, 핵심 변수와 결과 사이의 관계를 비교하는 데에는 적절한 접근이라고 판단하였다.

3.3 데이터 생성 원칙과 분석 절차

전체 조건은 거리 5수준과 정렬 오차 5수준을 조합한 25개이며, 각 조건에서 3회 반복 측정값을 설정하였다. 따라서 총 데이터 수는 75개이다. 효율 값은 소수 첫째 자리까지 기록하였고, 각 반복 측정에는 약간의 차이를 두었다. 가까운 거리와 작은 오차에서는 높은 효율이 나오도록 하였고, 먼 거리와 큰 오차에서는 효율이 현저히 낮아지도록 설계하였다. 특히 정렬 오차가 2 cm 이후부터는 감소 폭이 더 커지도록 수치를 배치해 비선형적 경향을 반영하였다.

분석은 세 단계로 진행하였다. 먼저 25개 조건별 평균 효율을 산출하였다. 다음으로 거리별 평균과 정렬 오차별 평균을 각각 계산하여 전체 경향을 비교하였다. 마지막으로 최적 조건과 최악 조건의 차이, 효율이 50% 안팎으로 떨어지는 임계 구간, 두 변수가 동시에 증가할 때 나타나는 누적적 저하를 해석하였다. 이를 통해 단순 수치 비교를 넘어서 실용적인 설계 조건까지 도출하고자 하였다.

4. 결과

전체적으로 볼 때 코일 간 거리와 정렬 오차가 모두 증가할수록 평균 효율은 일관되게 감소하였다. 가장 높은 평균 효율은 거리 2 cm, 정렬 오차 0 cm 조건에서 90.5%로 나타났고, 가장 낮은 평균 효율은 거리 10 cm, 정렬 오차 4 cm 조건에서 33.5%로 나타났다. 최적 조건과 최악 조건의 차이는 57.0%p에 달했다. 이는 무선 전력 전달 장치의 성능이 단지 장치 자체의 출력에만 달린 것이 아니라, 코일의 상대적 배치에도 크게 좌우된다는 점을 보여준다.

거리별 평균 효율을 계산한 결과, 거리 2 cm에서는 80.1%, 4 cm에서는 73.0%, 6 cm에서는 65.3%, 8 cm에서는 56.8%, 10 cm에서는 49.9%로 나타났다. 거리 2 cm에서 10 cm까지 증가하는 동안 평균 효율은 총 30.2%p 감소하였다. 각 구간의 감소폭은 완전히 일정하지는 않았지만, 전체적으로는 거리가 멀어질수록 효율이 점차 낮아지는 뚜렷한 추세가 확인되었다.

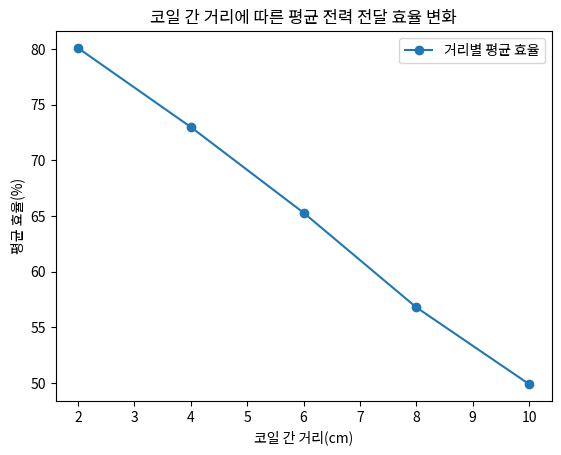

그래프를 보면 코일 간 거리가 커질수록 평균 효율이 거의 단조 감소하는 모습을 확인할 수 있다. 이는 거리 증가가 수신 코일에 도달하는 자기장 세기를 약화시키고, 결과적으로 유도 기전력과 출력 전력을 함께 낮춘다는 해석과 잘 부합한다.

정렬 오차별 평균 효율을 계산한 결과, 오차 0 cm에서는 76.7%, 1 cm에서는 72.5%, 2 cm에서는 67.4%, 3 cm에서는 59.3%, 4 cm에서는 49.3%로 나타났다. 정렬 오차가 0 cm에서 4 cm로 증가하는 동안 평균 효율은 총 27.4%p 감소하였다. 특히 오차 2 cm 이후부터는 감소 폭이 더 커지는 양상이 드러났다. 2 cm에서 3 cm로 증가할 때는 8.1%p가 감소했고, 3 cm에서 4 cm로 증가할 때는 추가로 10.0%p가 감소하였다. 이 결과는 정렬 오차의 효과가 단순 선형 감소만으로 설명되기 어려우며, 특정 구간 이후 더 급격한 비선형적 저하가 나타날 수 있음을 시사한다.

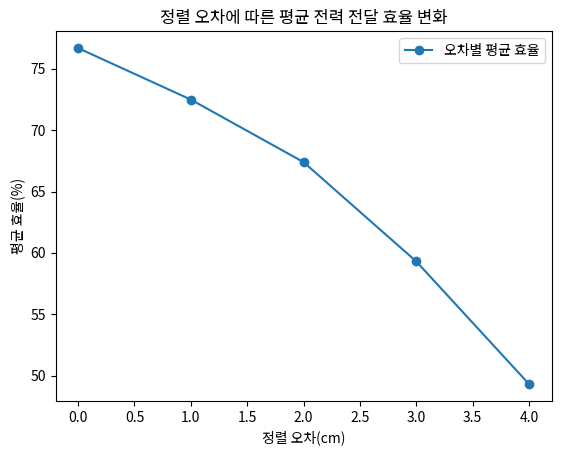

정렬 오차 그래프에서는 초기 구간보다 후반 구간의 기울기가 더 가파르게 나타난다. 이는 코일 중심이 어느 정도까지는 유사한 자기장 분포를 공유하지만, 임계 수준을 넘어서면 유효 중첩 면적이 빠르게 줄어들기 때문으로 해석할 수 있다.

복합 조건을 살펴보면 거리와 정렬 오차가 동시에 증가할수록 효율은 더 크게 감소하였다. 정렬 오차가 없는 조건에서도 거리 2 cm에서 10 cm로 증가하면 평균 효율은 90.5%에서 62.3%로 28.2%p 감소하였다. 반대로 거리를 2 cm로 유지하더라도 정렬 오차가 0 cm에서 4 cm로 증가하면 효율은 90.5%에서 65.1%로 25.4%p 감소하였다. 그러나 불리한 두 조건이 동시에 작용하는 거리 10 cm, 정렬 오차 4 cm 조건에서는 효율이 33.5%까지 낮아졌다. 이는 두 변수의 부정적 효과가 실제 사용성 차원에서 크게 누적된다는 점을 보여준다.

효율의 임계 구간도 분명하게 드러났다. 평균 효율이 50% 안팎으로 낮아지는 조건은 거리 8 cm와 정렬 오차 3 cm 조합에서 50.5%, 거리 6 cm와 정렬 오차 4 cm 조합에서 49.7%, 거리 10 cm와 정렬 오차 2 cm 조합에서 52.2%로 나타났다. 이를 종합하면 거리 8 cm 이상 또는 정렬 오차 3 cm 이상에서는 실용성 저하가 본격화될 가능성이 높다고 볼 수 있다. 반면 거리 6 cm 이하이면서 정렬 오차 2 cm 이하인 조건에서는 평균 효율이 모두 67% 이상으로 유지되어 상대적으로 안정적인 작동 범위로 분류할 수 있었다.

5. 논의 및 결론

본 연구의 핵심 결과는 코일 간 거리와 중심 정렬 오차가 모두 무선 전력 전달 효율을 뚜렷하게 낮추며, 그 배경에는 자기 선속 공유 감소와 결합 약화가 자리하고 있다는 점이다. 거리 증가에 따른 효율 감소는 송신 코일이 만든 자기장이 수신 코일 위치에 도달할 때 약해지기 때문으로 해석할 수 있다. 자기장이 약해지면 수신 코일을 통과하는 자기 선속 변화율이 작아지고, 이에 따라 유도 기전력도 감소한다. 결국 출력 전력이 줄어들어 효율이 낮아진다. 이는 상호 유도 개념과 정확히 연결되며, 교과서에서 배운 변압기 원리가 실제 장치에서는 공간적 조건에 의해 크게 달라질 수 있음을 보여준다.

정렬 오차의 영향은 더 흥미롭다. 단순히 위치가 어긋난다는 사실보다 중요한 것은 자기장 분포의 중심과 수신 코일의 중심이 맞지 않게 되면서 유효 중첩 면적이 줄어든다는 점이다. 코일 중심이 잘 맞는 경우에는 송신 코일 중심 부근의 비교적 강한 자기장이 수신 코일 전체에 더 고르게 작용할 수 있다. 그러나 중심이 어긋나면 수신 코일이 포착하는 자기장은 전체적으로 약해질 뿐 아니라 분포도 불균일해진다. 본 연구에서 정렬 오차 2 cm 이후 감소 폭이 더 커진 것은, 바로 이런 중첩 면적 감소가 임계 수준을 넘어서면서 가속되기 때문으로 이해할 수 있다. 이 결과는 정렬 오차가 비선형적 효율 저하를 유발할 수 있음을 보여준다.

거리와 정렬 오차를 비교하면 전체 감소량은 거리 조건에서 30.2%p, 정렬 오차 조건에서 27.4%p로 비슷한 규모를 보였다. 하지만 세부 양상에서는 차이가 있었다. 거리 증가는 비교적 완만하고 꾸준한 감소를 보인 반면, 정렬 오차는 후반 구간에서 더 가파르게 감소하였다. 이 차이는 실용적 설계에서 중요하다. 실제 사용에서는 기기를 완벽하게 정중앙에 놓지 않는 경우가 더 흔하므로, 사용자가 자연스럽게 중심을 맞출 수 있도록 자석 정렬 구조나 위치 유도 표시를 마련하는 것이 효율 향상에 큰 도움이 될 수 있다. 단순히 입력 전력을 높이는 방식만으로는 이러한 문제를 해결하기 어렵다는 점도 함께 드러난다.

본 연구는 무선 충전이 가능하냐 불가능하냐만을 기준으로 판단하기보다, 같은 장치라도 배치 조건에 따라 성능이 얼마나 달라지는지를 물리량으로 확인했다는 점에서 의미가 있다. 예를 들어 거리 10 cm, 정렬 오차 2 cm 조건의 효율은 52.2%로 완전히 실패한 것은 아니지만, 최적 조건인 2 cm, 0 cm에서의 90.5%와 비교하면 매우 비효율적이다. 즉 충전 여부만 보는 평면적인 판단으로는 실제 에너지 손실과 사용성 차이를 충분히 설명할 수 없다. 이 탐구는 생활 속 기술 문제를 물리량 기반으로 해석하는 시각이 왜 필요한지를 보여준다.

다만 한계도 분명하다. 첫째, 본 연구는 가상 데이터를 활용한 모의 분석이므로 실제 장치에서 나타나는 공진 조건 불일치, 외부 금속 물체의 영향, 차폐 구조 차이, 발열 누적 효과를 충분히 반영하지 못했다. 둘째, 코일 반지름과 감은 수, 주파수, 입력 전력 등을 모두 상수로 두었기 때문에 실제 설계에서 중요한 변수들의 상호작용은 제외되었다. 셋째, 효율만을 대표 지표로 삼아 출력 안정성이나 안전성, 발열 정도를 별도로 평가하지 못했다. 따라서 본 연구의 결론은 근거리 유도형 무선 전력 전달에서 거리와 정렬 오차가 가지는 일반적 경향을 설명하는 수준으로 이해해야 한다.

그럼에도 교과 개념을 현실 문제로 확장했다는 점에서 이번 탐구의 의미는 크다. 물리학Ⅱ에서 학습한 상호 유도와 변압기 원리는 생활 기술 속에서도 그대로 적용되지만, 실제 성능은 이상적인 권수비 관계만으로 설명되지 않고 코일의 공간적 배치에 크게 좌우된다는 점이 수치로 확인되었다. 실용적인 측면에서 보면 거리 6 cm 이하, 정렬 오차 2 cm 이하 조건에서는 비교적 높은 효율이 유지되므로, 근거리 무선 충전기의 설계와 사용에서 이 범위를 하나의 기준으로 삼을 수 있다. 반대로 거리 8 cm 이상 또는 정렬 오차 3 cm 이상에서는 효율이 50% 수준까지 낮아질 수 있으므로, 이러한 구간을 피하도록 구조적 보조 장치를 두는 것이 바람직하다.

결론적으로 코일 간 거리가 증가할수록 무선 전력 전달 효율은 지속적으로 감소하며, 중심 정렬 오차가 커질수록 특히 일정 임계 수준 이후 더 급격한 저하가 나타난다. 두 변수는 모두 자기 선속 공유를 줄여 결합을 약화시키지만, 정렬 오차는 후반 구간에서 더 민감한 비선형 효과를 보였다. 따라서 무선 전력 전달 시스템의 최적 조건은 코일을 가능한 가깝게 유지하는 것과 동시에 중심 정렬을 안정적으로 확보하는 데 있다고 정리할 수 있다. 후속 탐구에서는 실제 코일 장치를 이용한 실측 실험을 통해 공진 주파수, 코일 반지름, 금속 차폐, 발열의 영향을 함께 검토한다면 본 연구의 모델을 더욱 정교하게 확장할 수 있을 것이다.

6. 참고문헌

[1] Ahmed, S., Mohamed, A. A., Harrabi, N., Gaid, K., & Becherif, M. (2022). Wireless power transfer: Systems, circuits, standards, and use cases. Sensors, 22(16), 6045. https://pmc.ncbi.nlm.nih.gov/articles/PMC9371050/

[2] Mi, C. C., Buja, G., Choi, S. Y., & Rim, C. T. (2016). Modern advances in wireless power transfer systems for roadway powered electric vehicles. IEEE Transactions on Industrial Electronics, 63(10), 6533-6545.

[3] Van Schuylenbergh, K., & Puers, R. (2009). Inductive powering: Basic theory and application to biomedical systems. Springer.

[4] Wu, F., Chen, T., Zhang, X., & Wang, R. (2024). Design of inductive power transfer charging system with weak coupling for AGV based on hybrid topology. Energies, 17(15), 3836. https://www.mdpi.com/1996-1073/17/15/3836

[5] Zhang, Y., Lu, F., Chen, K., & Mi, C. C. (2020). The state-of-the-art of wireless charging for electric vehicles via magnetic resonance coupling: A review. Renewable and Sustainable Energy Reviews, 113, 109296.

7. 활동 요약 (자기평가서)

전자기 유도와 상호 유도 개념을 생활 기술에 연결해 보기 위해 코일 간 거리와 중심 정렬 오차에 따른 무선 전력 전달 효율 변화를 주제로 탐구함. 변압기 원리와 실제 무선 충전 장치의 차이를 문제로 설정하고 거리와 정렬 오차를 독립변수로, 입력 전력 대비 출력 전력의 비율을 종속변수로 두어 25개 조건의 가상 데이터를 설계하고 반복값을 비교 분석함. 조건별 평균과 거리별, 오차별 평균 효율을 계산하여 거리 증가에 따른 점진적 감소와 정렬 오차 2cm 이후의 급격한 저하를 확인함. 이를 자기 선속 공유 감소와 코일 결합 약화로 해석하고, 상대적으로 안정적인 사용 조건으로 거리 6cm 이하와 정렬 오차 2cm 이하를 제안함. 물리학Ⅱ의 상호 유도, 자기 선속, 전력 전달 개념을 실제 충전 장치의 설계 문제로 확장해 설명하는 흐름이 자연스럽게 드러나도록 보고서를 정리함.
