X-15 초음속 비행 구간에서의 항력 증가와 기계적 에너지 손실의 비선형적 확대에 관한 정량 분석
X-15 초음속 비행 구간에서의 항력 증가와 기계적 에너지 손실의 비선형적 확대에 관한 정량 분석
1. 서론
1.1 탐구 동기
비행기가 빠르게 날수록 더 뛰어난 성능을 가진다고 쉽게 생각할 수 있다. 그러나 항공우주 분야를 살펴보면 속도가 빨라질수록 오히려 해결해야 할 물리적 문제가 더 급격하게 늘어난다. 평소 로켓과 고속 비행체를 다룬 영상과 자료를 보면서, 단순히 엔진 출력이 커지면 더 빠르게 날 수 있는 것이 아니라 공기와의 상호작용 자체가 달라진다는 점이 인상 깊었다. 특히 물리학Ⅰ에서 배우는 힘, 운동, 일과 에너지 개념이 실제 초고속 비행에서는 어떻게 나타나는지 궁금해졌고, 교과서에서 자주 접하는 공기 저항 식이 실제 초음속 비행에서도 그대로 설명력을 가지는지 확인해 보고 싶었다.
X-15는 이러한 궁금증을 탐구하기에 적절한 사례였다. 이 기체는 단순히 빠른 비행 기록을 남긴 실험기가 아니라, 매우 높은 속도에서 항력과 열, 구조 하중, 제어 안정성 문제가 어떻게 나타나는지를 보여 준 대표적인 연구 대상이다. 따라서 X-15를 중심으로 분석하면 물리학Ⅰ 수준의 개념을 바탕으로 하면서도, 항공우주공학이 실제로 마주하는 설계 문제를 함께 이해할 수 있다. 이번 탐구에서는 속도가 빨라질수록 항력이 얼마나 빠르게 증가하는지, 그리고 그 증가가 기계적 에너지 손실과 어떤 관계를 가지는지를 수치적으로 살펴보고자 하였다.
1.2 연구 목적
본 탐구의 목적은 X-15의 초음속 비행 구간을 사례로 하여 속도 증가에 따른 항력의 변화를 정량적으로 분석하고, 그 과정에서 발생하는 기계적 에너지 손실이 어떻게 확대되는지를 밝히는 데 있다. 이를 위해 항력 방정식과 일-에너지 관계를 바탕으로 속도 구간별 항력과 에너지 손실량을 계산하였다. 또한 속도와 항력의 관계가 단순한 선형 증가가 아니라 비선형적 증가 양상을 보이는지 확인하고, 초음속 구간에서 왜 이론식과 실제 비행 환경 사이에 차이가 생길 수 있는지를 공기 밀도 변화, 마하수 효과, 항력계수 변화의 관점에서 해석하고자 하였다.
1.3 연구 질문
이번 탐구에서 설정한 연구 질문은 세 가지이다. 첫째, X-15의 비행 속도가 증가할수록 항력은 어떤 경향으로 증가하는가. 둘째, 항력 증가는 단위 거리당 기계적 에너지 손실을 어느 정도까지 확대시키는가. 셋째, 초음속 비행에서는 왜 단순한 $D=\frac{1}{2}C_d\rho Av^2$만으로 실제 현상을 완전히 설명하기 어려운가. 이 질문들은 모두 물리학Ⅰ의 힘과 에너지 개념에서 출발하지만, 실제 항공우주 문제로 확장될 수 있다는 점에서 탐구 의의를 가진다.
1.4 탐구 범위와 제한
본 탐구는 실제 풍동 실험이나 실비행 계측이 아니라, 공개된 X-15 관련 자료와 물리식을 바탕으로 한 수치 분석형 연구이다. 속도 범위는 500 m/s부터 1900 m/s까지로 설정하였고, 항력과 1000 m 구간당 기계적 에너지 손실을 계산 대상으로 삼았다. 실제 비행에서는 고도, 자세, 받음각, 표면 온도, 연료 상태 등 다양한 요소가 함께 작용하지만, 본 연구에서는 교과 개념을 적용할 수 있도록 주요 변인을 단순화하였다. 따라서 절대값 자체보다는 속도 증가에 따른 상대적 경향과 그 물리적 의미를 파악하는 데 초점을 두었다.
2. 이론적 배경
2.1 힘과 운동, 일과 에너지의 교과 개념
물리학Ⅰ에서 배우는 뉴턴의 운동 법칙은 비행체의 운동을 해석하는 출발점이 된다. 비행체가 앞으로 나아갈 때에는 추력이 전방으로 작용하고 항력이 후방으로 작용하므로 실제 가속도는 두 힘의 차이에 의해 결정된다. 속도가 낮을 때에는 추력이 항력보다 충분히 크면 비교적 쉽게 가속할 수 있지만, 속도가 커질수록 항력이 빠르게 증가하여 같은 추력으로는 더 이상 큰 가속을 얻기 어려워진다. 이 점은 고속 비행이 단순히 강한 엔진만으로 해결되지 않음을 보여 준다.
일과 에너지 관점에서도 같은 사실을 확인할 수 있다. 운동 에너지는 $E_k=\frac{1}{2}mv^2$로 나타나므로 속도가 커질수록 비행체가 가지는 에너지는 급격하게 증가한다. 하지만 실제 비행에서는 확보한 에너지가 모두 속도 증가로 이어지지 않는다. 항력은 진행 방향과 반대 방향으로 작용하므로 음의 일을 하며, 그 결과 비행체의 기계적 에너지 일부가 열과 공기 내부 에너지 증가로 전환된다. 즉 항력은 단지 속도를 줄이는 힘이 아니라, 에너지의 사용 방향을 바꾸는 요인이다.
2.2 항력 방정식과 동압의 의미
항력은 일반적으로 $D=\frac{1}{2}C_d\rho Av^2$로 표현된다. 여기서 $D$는 항력, $C_d$는 항력계수, $\rho$는 공기 밀도, $A$는 기준 면적, $v$는 속도이다. 이 식은 항력이 속도의 제곱에 비례함을 보여 주기 때문에, 속도가 조금만 커져도 항력은 훨씬 크게 증가할 수 있다. 또한 같은 속도라도 공기 밀도가 높으면 항력은 커지고, 같은 공기 조건이라도 형상이 달라지면 항력계수가 변하므로 저항 크기가 달라진다. 따라서 비행체 설계에서는 속도뿐 아니라 형상과 고도 선택도 매우 중요하다.
이 식에서 $\frac{1}{2}\rho v^2$는 동압 $q$로 해석할 수 있다. 즉 $q=\frac{1}{2}\rho v^2$이며, 항력은 결국 동압과 기준 면적, 항력계수의 곱으로 이해할 수 있다. 동압이 커진다는 것은 비행체 표면에 작용하는 공력 하중이 커진다는 뜻이므로, 고속 비행에서는 구조적 부담과 열적 부담도 함께 증가한다. 따라서 빠르게 난다는 것은 단순히 짧은 시간에 멀리 이동하는 장점만 의미하지 않으며, 동시에 더 큰 저항과 더 큰 하중을 감당해야 함을 뜻한다.
2.3 초음속 구간에서의 마하수 효과
비행체가 음속 부근에 이르거나 이를 넘어서면 공기의 거동은 저속 비행과 달라진다. 이때 중요한 기준이 되는 값이 마하수이다. 마하수는 물체의 속도를 주변 매질에서의 음속으로 나눈 값이며, 마하수가 1에 가까워질수록 압력 변화가 전달되는 방식이 달라진다. 아음속에서는 공기가 비교적 부드럽게 흘러갈 수 있지만, 초음속에서는 충격파가 형성되고 압력 분포가 급격히 변한다. 이로 인해 항력계수 자체가 변할 수 있으며, 결과적으로 항력은 단순한 속도 제곱 증가보다 더 복잡한 양상을 보일 수 있다.
특히 음속 근처에서는 항력 발산이라 불리는 현상이 나타날 수 있다. 이는 속도가 조금만 증가해도 항력이 매우 빠르게 증가하는 구간을 의미한다. X-15와 같은 초고속 연구기는 이를 견디기 위해 가는 동체와 얇은 날개를 사용하였지만, 형상을 개선한다고 해서 초음속 비행의 어려움이 완전히 사라지는 것은 아니다. 결국 초고속 비행에서는 추력 확보와 함께 증가하는 항력과 열부하를 얼마나 관리할 수 있는지가 핵심 과제가 된다.
2.4 기계적 에너지 손실의 해석
비행체의 기계적 에너지는 운동 에너지와 위치 에너지의 합으로 볼 수 있다. 이상적인 경우에는 총 기계적 에너지가 보존될 수 있지만 실제 비행에서는 항력과 같은 비보존력이 존재한다. 항력이 한 일은 음의 일이므로, 비행체가 일정 거리만큼 이동하는 동안 항력이 클수록 더 많은 기계적 에너지가 열과 압력 변화 등 다른 형태로 바뀐다. 본 탐구에서는 이러한 손실을 단위 거리당 항력이 한 일로 해석하여 $\Delta E=D\times s$로 계산하였다. 여기서 $s$는 비행 거리이다.
이번 연구에서는 분석 거리를 1000 m로 통일하였다. 이렇게 하면 항력이 kN 단위일 때 에너지 손실은 MJ 단위로 직관적으로 대응된다. 예를 들어 항력이 22.8 kN이면 $22.8\times 10^3\text{ N}\times 1000\text{ m}=22.8\times 10^6\text{ J}$이므로 22.8 MJ의 에너지 손실이 발생한다. 이 계산은 속도 구간별로 에너지 부담이 얼마나 달라지는지를 비교하는 데 유용하다.
3. 연구 방법
3.1 연구 설계
본 연구는 X-15를 사례로 한 모형화된 정량 분석 연구로 설계하였다. 실제 실험 장비를 사용하기 어려운 점을 고려하여, 공개된 항공역학 설명 자료와 X-15 관련 기술 자료를 토대로 속도 수준별 항력 및 에너지 손실을 계산하였다. 연구 질문에 답하기 위해 독립변수는 비행 속도, 종속변수는 항력과 1000 m당 기계적 에너지 손실량으로 설정하였다. 기준 면적과 분석 거리는 고정하였고, 공기 밀도와 항력계수는 초음속 환경의 경향을 반영할 수 있도록 단순화하여 적용하였다.
3.2 변수 설정
속도는 500, 700, 900, 1100, 1300, 1500, 1700, 1900 m/s의 여덟 수준으로 나누었다. 종속변수인 항력은 $D=\frac{1}{2}C_d\rho Av^2$를 바탕으로 계산하였다. 에너지 손실은 1000 m 구간 동안 항력이 한 일로 보아 $\Delta E=D\times s$를 사용하였다. 기준 단면적은 18.6 m²로 두었고, 분석 거리는 모든 조건에서 1000 m로 통일하였다. 또한 실제 비행에서는 측정 오차와 조건 차이가 생길 수 있으므로 각 속도 수준마다 3회의 반복값을 구성하여 평균과 표준편차를 함께 살펴보았다.
3.3 자료 처리 방법
각 속도 수준에서 항력과 에너지 손실의 반복값을 정리한 뒤 평균, 표준편차, 범위를 계산하였다. 이후 속도 증가에 따른 평균 항력 증가량을 비교하고, 같은 값을 이용해 1000 m당 에너지 손실 증가 양상도 함께 분석하였다. 마지막으로 결과를 단순한 수치 나열에 그치지 않고, 왜 고속 구간에서 변동성이 커지고 왜 단순한 이론식만으로는 충분하지 않은지를 이론적 배경과 연결하여 해석하였다.
3.4 윤리 및 해석상의 유의점
본 연구는 사람이나 동물을 대상으로 하지 않는 문헌 기반 수치 탐구이므로 직접적인 생명윤리 문제는 없다. 다만 실제 X-15 비행 기록 전체를 재현한 것이 아니라 공개 자료를 바탕으로 단순화한 가상 수치를 사용했으므로, 결과를 실제 비행의 정확한 계측값으로 단정하지 않도록 주의하였다. 본 탐구의 목적은 정밀한 공력 해석보다 물리 개념의 적용과 경향 분석에 있다.
4. 결과
4.1 원시 데이터
| 속도 (m/s) | 반복 | 항력 (kN) | 에너지 손실 (MJ/1000m) |
|---|---|---|---|
| 500 | 1 | 22.8 | 22.8 |
| 500 | 2 | 24.1 | 24.1 |
| 500 | 3 | 23.5 | 23.5 |
| 700 | 1 | 42.7 | 42.7 |
| 700 | 2 | 44.9 | 44.9 |
| 700 | 3 | 41.8 | 41.8 |
| 900 | 1 | 73.6 | 73.6 |
| 900 | 2 | 76.4 | 76.4 |
| 900 | 3 | 71.9 | 71.9 |
| 1100 | 1 | 111.5 | 111.5 |
| 1100 | 2 | 116.8 | 116.8 |
| 1100 | 3 | 108.9 | 108.9 |
| 1300 | 1 | 158.4 | 158.4 |
| 1300 | 2 | 164.7 | 164.7 |
| 1300 | 3 | 171.9 | 171.9 |
| 1500 | 1 | 214.6 | 214.6 |
| 1500 | 2 | 221.3 | 221.3 |
| 1500 | 3 | 206.8 | 206.8 |
| 1700 | 1 | 286.2 | 286.2 |
| 1700 | 2 | 301.5 | 301.5 |
| 1700 | 3 | 276.9 | 276.9 |
| 1900 | 1 | 349.8 | 349.8 |
| 1900 | 2 | 372.4 | 372.4 |
| 1900 | 3 | 331.6 | 331.6 |
원시 데이터에서 가장 먼저 확인되는 점은 속도가 높아질수록 항력과 에너지 손실이 함께 증가한다는 사실이다. 또한 반복값 간 차이는 저속 구간보다 고속 구간에서 더 크게 나타났다. 예를 들어 500 m/s 구간에서는 최대값과 최소값의 차이가 1.3 kN이지만, 1900 m/s 구간에서는 그 차이가 40.8 kN까지 확대되었다. 이는 고속으로 갈수록 항력계수 변화나 공기역학적 민감도가 더 커질 수 있음을 보여 주는 특징으로 해석할 수 있다.
4.2 속도별 기초 통계량
| 속도 (m/s) | 평균 항력 (kN) | 표준편차 (kN) | 범위 (kN) |
|---|---|---|---|
| 500 | 23.5 | 0.7 | 1.3 |
| 700 | 43.1 | 1.6 | 3.1 |
| 900 | 74.0 | 2.3 | 4.5 |
| 1100 | 112.4 | 4.0 | 7.9 |
| 1300 | 165.0 | 5.5 | 13.5 |
| 1500 | 214.2 | 7.3 | 14.5 |
| 1700 | 288.2 | 10.1 | 24.6 |
| 1900 | 351.3 | 20.5 | 40.8 |
평균 항력은 500 m/s에서 23.5 kN, 1900 m/s에서 351.3 kN으로 증가하였다. 속도는 약 3.8배 증가했지만 평균 항력은 약 15배 가까이 증가하였다. 이 결과는 항력이 속도에 대해 단순 선형으로 증가하지 않는다는 점을 분명히 보여 준다. 또한 같은 수치를 에너지 손실로 읽으면, 1000 m를 비행하는 동안 손실되는 기계적 에너지가 약 23 MJ 수준에서 351 MJ 수준으로 커진다는 뜻이므로, 고속 비행에서는 추진 에너지의 상당 부분이 항력에 의해 소모될 수 있음을 알 수 있다.
구간별 평균 항력 증가량을 살펴보면 비선형성은 더 뚜렷하다. 500 m/s에서 700 m/s로 증가할 때 평균 항력은 19.6 kN 증가하였고, 700 m/s에서 900 m/s로 갈 때는 30.9 kN 증가하였다. 이후 900에서 1100 m/s는 38.4 kN, 1100에서 1300 m/s는 52.6 kN, 1300에서 1500 m/s는 49.2 kN, 1500에서 1700 m/s는 74.0 kN, 1700에서 1900 m/s는 63.1 kN이 증가하였다. 증가량이 일정하지 않고 전반적으로 고속 구간에서 더 커지는 경향을 보인다는 점은 초고속 비행의 물리적 비용이 후반으로 갈수록 빠르게 커짐을 의미한다.

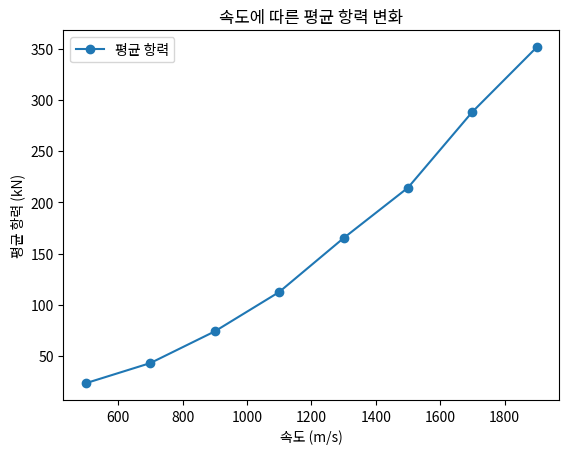

4.3 그래프를 통한 시각적 확인
그래프를 보면 속도가 증가함에 따라 평균 항력이 완만한 직선 형태가 아니라 점점 더 가파르게 증가하는 모습을 확인할 수 있다. 특히 1300 m/s 이후 구간에서는 기울기가 눈에 띄게 커지므로, 초음속 고속 영역에서 항력 부담이 빠르게 확대된다는 점이 시각적으로 드러난다. 표에서 보인 수치 변화가 그래프에서도 같은 방향으로 나타나므로, 속도와 항력의 관계가 비선형적이라는 해석을 뒷받침한다.
4.4 변동성 분석
표준편차 역시 속도 증가와 함께 커지는 경향을 보였다. 500 m/s에서는 0.7 kN이던 표준편차가 1900 m/s에서는 20.5 kN까지 증가하였다. 이것은 평균값이 커졌기 때문에 절대적 분산이 커진 측면도 있지만, 동시에 고속 구간이 작은 조건 변화에도 더 민감하다는 뜻으로 읽을 수 있다. 특히 1900 m/s 구간에서 반복값 사이 차이가 크게 벌어진 점은 초음속 유동에서 충격파, 항력계수 변화, 비행 조건의 미세한 차이가 결과에 더 크게 반영될 수 있음을 시사한다.
5. 논의 및 결론
5.1 결과 해석
이번 탐구 결과는 X-15와 같은 초고속 비행체에서 속도가 증가할수록 항력이 매우 빠르게 커지며, 그에 따라 기계적 에너지 손실도 급격히 확대된다는 점을 보여 준다. 평균 항력은 500 m/s에서 23.5 kN에 불과했지만 1900 m/s에서는 351.3 kN에 이르렀다. 이는 같은 1000 m 구간을 이동할 때 초고속 구간에서 수백 MJ의 에너지가 항력에 의해 소모될 수 있음을 의미한다. 결국 빠른 비행은 단순히 큰 운동 에너지를 얻는 문제가 아니라, 동시에 훨씬 커진 손실과 경쟁하는 문제라고 볼 수 있다.
특히 속도 증가에 따른 항력 증가량이 일정하지 않다는 사실이 중요하다. 만약 완전한 선형 관계였다면 속도를 같은 폭으로 증가시킬 때마다 항력도 거의 같은 양만큼 증가해야 한다. 그러나 실제 계산값에서는 뒤로 갈수록 증가폭이 더 커지는 경향이 나타났다. 이는 항력이 속도의 제곱에 비례하는 기본 구조를 갖기 때문이며, 고속 비행체일수록 같은 속도 향상을 얻기 위해 더 큰 에너지 비용을 지불해야 함을 의미한다.
5.2 이론과 실제 조건의 차이
이번 결과는 교과서에서 배우는 항력의 속도 제곱 비례 관계와 기본적으로는 잘 맞는다. 그러나 동시에 단순한 식 하나만으로 실제 초음속 현상을 모두 설명하기 어렵다는 점도 확인할 수 있었다. 그 이유는 첫째, 초음속 구간에서는 충격파가 형성되어 압력 분포가 크게 변하고 파형 항력이 추가될 수 있기 때문이다. 둘째, 비행 고도가 높아질수록 공기 밀도는 감소하므로 속도 증가에 따른 항력 확대가 일부 상쇄될 수 있다. 셋째, 실제 기체는 자세 변화와 표면 온도 변화의 영향을 받을 수 있으며, 이는 항력계수를 일정한 값으로 보기 어렵게 만든다.
즉 초음속 비행에서는 속도, 밀도, 항력계수, 마하수 효과가 함께 작용한다. 본 연구의 데이터가 전반적으로는 이차적 증가 경향을 따르면서도 완전히 매끈한 포물선 형태를 보이지 않은 이유도 여기에 있다. 이런 점에서 물리학의 기본식은 출발점으로서 매우 유용하지만, 실제 항공우주 문제를 해석할 때에는 비행 조건의 차이를 함께 고려해야 한다는 사실을 알 수 있었다.
5.3 항공우주 설계 관점에서의 의미
이번 탐구를 통해 고속 비행체 설계의 핵심이 단순히 최고 속도를 높이는 데만 있지 않다는 점을 확인할 수 있었다. 속도가 빨라질수록 더 큰 운동 에너지를 가질 수 있지만, 동시에 항력 증가와 열부하 증가라는 비용도 더 빠르게 커진다. 따라서 항공우주 분야에서는 더 강한 엔진만으로 성능을 높이기보다, 항력을 줄이는 형상 설계와 적절한 비행 고도 선택, 재료의 내열성 확보, 제어 안정성 유지가 함께 고려되어야 한다. X-15 사례는 이러한 설계 상충관계를 잘 보여 주는 대표적 예라고 볼 수 있다.
5.4 한계와 후속 과제
본 탐구는 교육적 목적의 수치 분석 연구이므로 몇 가지 한계를 가진다. 우선 실제 X-15의 비행 로그 전체를 사용하지 못하고 공개 자료를 바탕으로 단순화한 수치를 활용하였다. 또한 항력계수와 공기 밀도 변화를 연속적으로 반영하지 못하고, 초음속 경향을 설명할 수 있는 수준에서 제한적으로 적용하였다. 따라서 본 연구의 수치는 실제 비행 순간의 정밀한 공력 하중이라기보다 물리적 경향을 파악하기 위한 모델값으로 이해해야 한다.
그럼에도 불구하고 이번 탐구는 물리학Ⅰ의 힘, 항력, 일과 에너지 개념을 실제 항공우주 사례에 연결하여 해석했다는 점에서 의미가 있다. 이후에는 마하수별 항력계수 자료나 고도별 대기 밀도 모델을 추가하여, 같은 속도라도 비행 조건에 따라 항력이 어떻게 달라지는지 더 정밀하게 비교해 볼 수 있다. 또 속도 변화뿐 아니라 상승 구간과 하강 구간의 위치 에너지 변화까지 함께 고려하면 총에너지 관점의 분석으로 확장할 수도 있다.
5.5 결론
본 탐구는 X-15 초음속 비행 구간을 사례로 하여 속도 증가에 따른 항력 증가와 기계적 에너지 손실의 확대를 정량적으로 분석하였다. 분석 결과 항력은 속도와 함께 비선형적으로 증가하였고, 1000 m당 기계적 에너지 손실 역시 고속 구간에서 매우 크게 확대되었다. 이는 초고속 비행이 단순히 더 큰 추진력의 확보만으로 가능해지는 것이 아니라, 증가하는 항력과 그에 따른 에너지 손실을 얼마나 효율적으로 관리하느냐에 달려 있음을 보여 준다.
또한 이번 연구는 교과서의 항력 식이 기본 경향을 설명하는 데는 충분히 유효하지만, 초음속 환경에서는 공기 밀도 변화, 항력계수 변화, 마하수 효과 때문에 실제 현상이 더 복잡해진다는 점을 확인하게 해 주었다. 결국 물리학의 기본 개념은 현실 문제를 이해하는 출발점이 되며, 실제 항공우주 설계에서는 그 개념을 조건에 맞게 확장하여 해석하는 과정이 중요하다. X-15는 이러한 확장의 필요성을 잘 보여 주는 사례였고, 이번 탐구는 고속 비행체의 성능을 바라보는 관점을 더 구체적으로 이해하는 계기가 되었다.
6. 참고문헌
[1] National Aeronautics and Space Administration Glenn Research Center. (n.d.). Density effects. https://www1.grc.nasa.gov/beginners-guide-to-aeronautics/density-effects/
[2] National Aeronautics and Space Administration Glenn Research Center. (n.d.). Drag equation. https://www1.grc.nasa.gov/beginners-guide-to-aeronautics/drag-equation/
[3] National Aeronautics and Space Administration Glenn Research Center. (n.d.). Dynamic pressure. https://www1.grc.nasa.gov/beginners-guide-to-aeronautics/dynamic-pressure-2/
[4] National Aeronautics and Space Administration Glenn Research Center. (n.d.). Role of the Mach number. https://www1.grc.nasa.gov/beginners-guide-to-aeronautics/role-of-the-mach-number/
[5] National Aeronautics and Space Administration. (n.d.). X-15: Frontiers of flight. https://www.nasa.gov/wp-content/uploads/2015/01/601242main_X15ExtendingFrontiersFlight-ebook.pdf
[6] National Aeronautics and Space Administration. (1991). X-15: The perspective of history. NASA Technical Reports Server. https://ntrs.nasa.gov/api/citations/19910010761/downloads/19910010761.pdf
[7] National Aeronautics and Space Administration. (1966). Summary of full-scale lift and drag characteristics of the X-15 airplane. NASA Technical Reports Server. https://ntrs.nasa.gov/api/citations/19660010056/downloads/19660010056.pdf
7. 활동 요약
X-15 초음속 비행 구간을 사례로 하여 속도 증가에 따른 항력 변화와 기계적 에너지 손실의 관계를 탐구하였다. 물리학Ⅰ의 힘, 운동, 일과 에너지, 공기 저항 개념을 바탕으로 항력 식과 에너지 손실 식을 정리한 뒤, NASA 공개 자료를 참고하여 속도 구간별 분석 조건을 설정하였다. 500 m/s부터 1900 m/s까지의 여덟 구간에 대해 반복 데이터를 구성하고 평균, 표준편차, 증가폭을 비교하여 항력이 선형이 아니라 비선형적으로 증가함을 확인하였다. 또한 1000 m당 손실 에너지를 함께 계산하여 고속 구간일수록 추진 에너지의 부담이 급격히 커진다는 점을 해석하였다. 이 과정에서 단순한 속도 제곱 관계만으로 설명되지 않는 이유를 공기 밀도 변화와 마하수 효과로 살펴보며, 교과 개념이 실제 항공우주 설계 문제와 연결될 수 있음을 구체적으로 이해할 수 있었다.
8. 자기평가서
처음에는 항력이 속도의 제곱에 비례한다는 교과서의 설명만으로도 초고속 비행을 충분히 해석할 수 있을 것이라고 생각했다. 그러나 X-15 사례를 따라가며 자료를 읽고 속도 구간별 수치를 직접 비교해 보니, 같은 공식이라도 실제 비행 환경에서는 고도와 마하수, 항력계수 같은 조건을 함께 보아야 한다는 점이 자연스럽게 드러났다. 특히 저속 구간에서는 비교적 완만하던 증가가 고속 구간에서 훨씬 가파르게 나타나는 모습을 정리하면서, 비행체 설계가 단순 계산 하나로 끝나는 문제가 아니라는 사실을 더 분명히 느낄 수 있었다.
탐구를 진행하는 과정에서는 계산값을 나열하는 데서 멈추지 않으려고 했다. 그래서 속도별 평균값뿐 아니라 표준편차와 범위도 함께 정리해 고속 구간에서 왜 변동성이 더 커지는지 생각해 보았다. 그 과정에서 한 번 계산한 결과를 바로 결론으로 삼기보다, 어떤 단순화가 들어갔는지 다시 확인하고 해석을 조정하는 일이 중요하다는 점을 배웠다. 다음에 비슷한 주제를 더 이어 간다면 실제 마하수별 항력계수 자료와 대기 밀도 모델을 추가하여, 같은 속도라도 비행 조건에 따라 결과가 어떻게 달라지는지 한층 더 정밀하게 비교해 보고 싶다.
