1. 서론

1.1 탐구 동기

흉부 X선 촬영은 폐렴과 결핵, 기흉, 심비대처럼 호흡기와 흉부 질환을 빠르게 확인할 때 가장 먼저 시행되는 검사 가운데 하나이다. 검사 시간이 짧고 비용 부담이 비교적 낮아 선별검사와 초기 진단에서 널리 사용되지만, 이 검사는 전리 방사선을 이용한다는 점에서 영상의 선명함만으로 조건을 정할 수 없다. 같은 흉부 X선이라도 관전압과 관전류량, 촬영 거리, 검출기 특성에 따라 얻어지는 영상의 질과 환자가 받는 방사선 노출이 함께 달라지기 때문이다. 평소 감염병과 의료 분야에 관심을 가지며 폐렴이나 호흡기 감염을 진단하는 과정에서 흉부 영상이 얼마나 자주 활용되는지 접할수록, 한 장의 영상 뒤에 숨어 있는 물리 조건이 실제 의료 판단과 환자 안전에 어떤 영향을 주는지 더 자세히 알고 싶다는 생각이 들었다.

물리학Ⅱ에서 배우는 전자기파와 에너지, 물질과 복사의 상호작용은 의료영상 장비를 이해하는 데 직접 연결된다. X선은 파장이 짧고 에너지가 큰 전자기파이며, 그 에너지는 X선관에 걸리는 관전압에 크게 좌우된다. 관전압이 높아지면 더 큰 에너지를 가진 광자가 생성되어 인체를 잘 통과하지만, 조직 사이의 흡수 차이가 줄어들어 영상 대비가 감소할 수 있다. 반대로 관전압이 지나치게 낮으면 명암 차이는 커질 수 있어도 투과가 충분하지 않아 노이즈가 증가하고 오히려 재촬영 가능성이 높아질 수 있다. 이처럼 영상 품질과 피폭 저감은 늘 같은 방향으로 움직이지 않기 때문에, 흉부 X선 촬영 조건은 단순한 장비 설정이 아니라 물리적 최적화 문제로 볼 필요가 있다.

교과서에서는 전자기파의 파장과 진동수, 에너지 관계를 주로 개념 중심으로 배운다. 그러나 실제 의료 장면에서는 X선이 인체를 통과하며 감쇠되고 산란되는 과정, 디지털 검출기의 반응, 후처리 보정의 한계까지 함께 고려해야 한다. 이런 점에서 흉부 X선 촬영 조건은 교과 개념이 현실 문제로 확장되는 좋은 사례가 된다. 이에 본 탐구에서는 저선량 흉부 X선 촬영 조건에서 관전압을 80 kVp부터 120 kVp까지 변화시켰을 때 영상 대비와 상대 피폭량이 어떤 경향을 보이는지 정량적으로 비교하고, 두 변수 사이의 상충관계를 물리학Ⅱ의 개념과 연결해 해석하고자 하였다.

1.2 연구 목적

본 탐구의 목적은 저선량 흉부 X선 촬영에서 관전압 변화가 영상 대비와 상대 피폭량에 미치는 영향을 비교하고, 두 요소 사이에서 현실적인 균형 구간이 어디에 형성되는지 분석하는 데 있다. 실제 병원 장비와 환자를 대상으로 임상 실험을 수행하기에는 윤리적 제약과 장비 접근의 한계가 있으므로, 일반적으로 알려진 문헌 경향을 바탕으로 정규화한 가상 데이터를 설계하여 비교 분석하였다. 이를 통해 진단 가능성을 유지하면서도 불필요한 피폭을 줄이는 조건 선택이 왜 중요한지를 물리적 관점에서 설명하고자 하였다.

1.3 연구 질문

본 탐구는 세 가지 질문을 중심으로 진행되었다. 첫째, 관전압이 증가할수록 영상 대비 지수는 어떤 방식으로 감소하는가. 둘째, 같은 범위에서 상대 피폭량은 계속 감소하는가 아니면 특정 구간에서 최저점을 가진 뒤 다시 완만하게 변하는가. 셋째, 진단 가능한 흉부 영상의 수준을 유지하면서 상대적인 피폭 저감 효과를 기대할 수 있는 관전압 구간은 어디인가.

1.4 연구 가설

관전압이 80 kVp에서 120 kVp로 증가하면 영상 대비 지수는 전반적으로 감소할 것이라고 가정하였다. 동시에 상대 피폭량은 저전압 구간에서 높은 값을 보이다가 중간 구간에서 낮아지고, 그 이후에는 감소 폭이 둔화되거나 일부 조건에서는 다시 증가할 수 있다고 보았다. 따라서 두 요소를 함께 고려하면 100 kVp에서 110 kVp 부근이 가장 현실적인 균형 구간으로 나타날 것이라는 가설을 세웠다.

2. 이론적 배경

2.1 전자기파와 X선의 에너지

물리학Ⅱ에서 전자기파는 전기장과 자기장이 서로 수직으로 진동하며 진행하는 파동으로 배운다. 전자기파의 에너지는 진동수에 비례하고 파장에 반비례하므로, X선처럼 파장이 매우 짧은 전자기파는 큰 에너지를 가진다. 이 관계는 $E=hf$로 나타낼 수 있으며, 진동수가 커질수록 한 광자가 가지는 에너지도 커진다. 의료용 X선은 이러한 높은 에너지를 이용해 인체 내부를 통과하고 조직의 밀도 차이를 영상으로 바꾸지만, 동시에 전리 작용을 일으킬 수 있으므로 사용 조건의 조절이 필수적이다.

2.2 관전압과 X선 발생 원리

X선관에서는 음극에서 방출된 전자가 높은 전위차에 의해 가속된 뒤 금속 표적에 충돌하면서 제동복사와 특성 X선을 만들어낸다. 이때 관전압은 전자가 얻는 운동에너지의 크기를 결정하는 변수이며, 생성되는 X선 광자의 최대 에너지와 스펙트럼의 분포에 큰 영향을 준다. 관전압이 100 kVp라면 생성 가능한 광자의 최대 에너지는 대략 100 keV 수준으로 이해할 수 있다. 실제 평균 에너지는 이보다 낮지만, 관전압이 높아질수록 전체 스펙트럼이 고에너지 쪽으로 이동한다. 이 과정은 전기 에너지가 전자의 운동에너지로 바뀌고 다시 전자기파 에너지와 열에너지로 전환되는 사례이므로 에너지 전환 단원과도 연결된다.

2.3 조직과 X선의 상호작용

X선이 인체를 통과할 때는 일부가 흡수되고 일부는 산란된다. 진단 영역에서는 광전효과와 콤프턴 산란이 중요한 역할을 한다. 광전효과는 광자가 물질에 흡수되며 전자를 방출하는 현상으로 조직 간 흡수 차이를 크게 만들어 영상 대비 형성에 유리하다. 반면 콤프턴 산란은 광자가 전자와 충돌한 뒤 방향을 바꾸며 에너지를 일부 잃는 현상으로, 검출기에 도달하는 불필요한 산란선을 늘려 영상의 선명함을 떨어뜨린다. 일반적으로 관전압이 높아질수록 광전효과의 상대적 기여는 감소하고 콤프턴 산란의 비중은 커지므로, 투과는 증가하지만 조직 간 명암 차이는 줄어드는 경향이 나타난다.

2.4 영상 대비와 디지털 영상의 특성

영상 대비는 서로 다른 두 영역이 얼마나 구분되게 보이는지를 뜻한다. 필름 방식에서는 촬영 조건이 조금만 달라져도 영상의 밝기와 명암이 크게 변했지만, 디지털 방사선 촬영에서는 후처리를 통해 시각적 밝기와 명암을 일정 수준 보정할 수 있다. 다만 후처리가 가능하다고 해서 원래의 물리적 정보 손실까지 모두 복구되는 것은 아니다. 관전압이 높아져 조직 간 감쇠 차이가 줄고 산란선이 증가하면, 겉보기 화면은 조정할 수 있어도 미세 구조를 구분하는 실제 정보는 약해질 수 있다. 따라서 본 탐구에서 사용하는 영상 대비 지수는 단순한 화면 밝기가 아니라 물리적 경향을 비교하는 상대 지표로 이해하였다.

2.5 방사선 피폭량과 저선량 촬영의 의미

흉부 X선 1회의 방사선량은 CT에 비해 낮은 편으로 알려져 있지만, 반복 촬영과 선별검사에서는 누적 노출을 무시할 수 없다. 저선량 촬영은 무조건 선량을 낮추는 것이 아니라, 진단에 필요한 영상 정보를 유지하는 범위 안에서 불필요한 노출을 줄이는 전략이다. 피폭량은 관전압만이 아니라 관전류량, 조사 시간, 여과, 환자 체형, 촬영 거리, 검출기 효율 등에 의해 함께 결정된다. 그럼에도 관전압은 광자의 평균 에너지와 투과율을 직접 바꾸기 때문에 영상 품질과 피폭량의 관계를 이해하는 데 가장 핵심적인 변수 가운데 하나이다.

2.6 상충관계의 물리적 의미

흉부 X선 촬영 조건을 정할 때는 높은 영상 대비와 낮은 피폭량을 동시에 최대화하기 어렵다. 관전압을 낮추면 대비는 높아질 수 있지만 투과 부족과 흡수 증가로 선량 부담이 커질 수 있다. 반대로 관전압을 높이면 투과는 좋아지지만 대비가 낮아지고 산란선 증가에 따른 한계가 생긴다. 따라서 이 문제는 어느 한 요소를 극대화하는 것이 아니라, 여러 물리량이 서로 다른 방향으로 변하는 상황에서 가장 적절한 타협점을 찾는 최적화 문제라고 볼 수 있다.

3. 연구 방법

3.1 연구 설계

본 연구는 문헌 기반의 정량 비교 탐구로 설계하였다. 실제 장비를 사용한 임상 실험은 윤리적 문제와 접근성의 제약이 크기 때문에, 여러 자료에서 공통적으로 확인되는 일반적 경향을 바탕으로 가상 데이터를 구성하였다. 독립변수는 관전압이며 종속변수는 영상 대비 지수와 상대 피폭량으로 설정하였다. 촬영 자세는 흉부 후전방향으로 고정하고, 환자 체형과 디지털 검출기 종류, 촬영 거리 등은 일정하다고 가정하여 관전압 변화의 효과가 더 뚜렷하게 드러나도록 하였다.

3.2 자료 구성과 변수 설정

관전압은 80, 90, 100, 110, 120 kVp의 다섯 수준으로 설정하였다. 각 조건에 대해 4회 반복 측정을 가정하여 총 20개의 자료점을 구성하였다. 영상 대비 지수는 정규화된 상대값으로 두었고, 상대 피폭량은 비교가 쉽도록 비율값으로 정리하였다. 자료 구성에서는 관전압이 높아질수록 영상 대비가 감소하도록 설계했으며, 상대 피폭량은 저전압에서 높고 중간 구간에서 낮아지다가 고전압에서 감소 폭이 둔화되거나 일부 증가가 나타나는 패턴을 허용하였다. 또한 반복 측정 사이에 소폭의 변동을 두어 현실적인 분석 조건을 모사하였다.

3.3 분석 방법

각 관전압 조건에 대해 평균과 표준편차를 계산하고, 구간별 변화량과 감소율을 비교하였다. 예를 들어 영상 대비 감소율은 $((초기값-후기값)/초기값)\times100$으로 계산하였다. 상대 피폭량 역시 같은 방식으로 감소율을 구해 80 kVp와 110 kVp, 80 kVp와 120 kVp 사이의 차이를 비교하였다. 평균값만으로 결론을 서두르지 않기 위해 반복값의 분산도 함께 살펴보았다.

4. 결과

4.1 원시 데이터

원시 데이터에서는 관전압이 높아질수록 영상 대비 지수가 전반적으로 낮아지는 흐름이 비교적 분명하게 나타났다. 상대 피폭량은 80 kVp에서 가장 크고 110 kVp 부근에서 가장 낮아지는 경향을 보였으며, 120 kVp에서는 일부 반복값이 다시 높아져 단순한 직선형 감소가 아님을 시사하였다.

4.2 기초 통계량

기초 통계량을 보면 영상 대비 평균은 80 kVp에서 0.84로 가장 높았고 120 kVp에서 0.59로 가장 낮았다. 반면 상대 피폭량 평균은 80 kVp에서 1.17로 가장 높고 110 kVp에서 0.82로 가장 낮았다. 표준편차는 영상 대비에서는 비교적 안정적이었으나 상대 피폭량은 110 kVp와 120 kVp에서 0.05로 다소 커져 고전압 영역에서 조건 변동성이 더 크게 작용할 수 있음을 보여주었다.

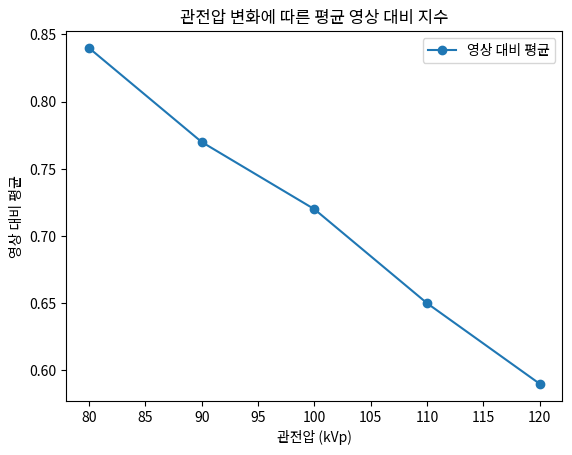

4.3 관전압 변화에 따른 평균 영상 대비 지수 그래프

그래프를 보면 관전압이 80 kVp에서 120 kVp로 증가함에 따라 평균 영상 대비 지수가 거의 직선에 가깝게 감소하는 모습을 확인할 수 있다. 이는 고에너지 X선이 조직 사이 감쇠 차이를 줄여 영상 명암 차이를 약화시킨다는 이론적 배경과 잘 맞는다.

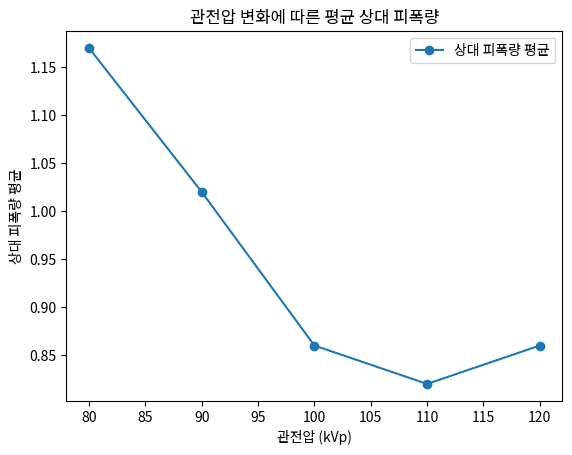

4.4 관전압 변화에 따른 평균 상대 피폭량 그래프

상대 피폭량 그래프에서는 80 kVp에서 110 kVp까지는 감소 경향이 나타나지만, 120 kVp에서는 다시 소폭 상승하는 패턴이 보인다. 이 결과는 피폭량이 관전압 증가에 따라 무조건 줄어드는 것이 아니라, 일정 구간 이후에는 감소 효과가 제한되거나 다른 조건의 영향을 받아 반전될 수 있음을 드러낸다.

4.5 주요 변화량 계산

80 kVp에서 평균 영상 대비 지수는 0.84였고 120 kVp에서는 0.59였다. 따라서 영상 대비 감소율은 $((0.84-0.59)/0.84)\times100\approx29.8\%$로 계산된다. 한편 80 kVp에서 평균 상대 피폭량은 1.17이었고 110 kVp에서는 0.82였으므로 피폭량 감소율은 $((1.17-0.82)/1.17)\times100\approx29.9\%$이다. 관전압을 10 kVp씩 높일 때 영상 대비 평균 변화량은 각각 -0.07, -0.05, -0.07, -0.06으로 나타나 전체 구간에서 비교적 일관된 감소가 확인되었다. 반면 상대 피폭량 평균의 변화는 -0.15, -0.16, -0.04, +0.04로 나타나 중간 구간 이후 감소 폭이 둔화되고 마지막 구간에서는 오히려 소폭 증가하였다.

4.6 결과 패턴 종합

가장 높은 영상 대비는 80 kVp에서 확보되었지만 피폭량도 가장 컸다. 가장 낮은 피폭량은 110 kVp에서 나타났지만 영상 대비는 저전압 조건보다 분명히 낮았다. 120 kVp에서는 피폭량이 더 낮아지지 않았고 영상 대비만 계속 감소하였다. 이 결과는 단일한 최적 조건이 존재한다기보다, 진단 목적에 맞는 허용 가능한 대비 수준을 유지하면서 선량을 절감하는 균형 구간을 선택해야 함을 보여준다.

5. 논의 및 결론

5.1 결과 해석

관전압이 높아질수록 영상 대비 지수가 감소한 결과는 조직 간 차별적 흡수가 줄어든다는 물리적 설명과 일치한다. 흉부는 공기 함량이 높은 폐야와 상대적으로 밀도가 큰 심장, 혈관, 종격동 구조가 함께 존재하는 부위이므로 어느 정도의 투과는 필요하지만, 지나치게 높은 관전압은 미세한 경계와 명암 차이를 흐리게 만들 수 있다. 따라서 저전압 조건에서 대비가 높게 나타난 것은 예상 가능한 결과이다. 그러나 저전압이 항상 유리한 것도 아니다. 투과가 충분하지 않으면 신호 확보를 위해 더 많은 노출이 필요해질 수 있고, 이 경우 환자가 받는 방사선 부담이 커진다.

상대 피폭량이 110 kVp까지는 감소하다가 120 kVp에서 다시 소폭 상승한 결과는 보다 세밀한 해석이 필요하다. 관전압이 올라가면 투과율이 높아져 표면 선량이 줄어들 수 있지만, 실제 촬영에서는 산란선 증가와 검출기 노출 조건 유지, 영상 후처리 한계 등이 함께 작용한다. 본 연구의 가상 자료에서 120 kVp의 변동성이 커진 것도 바로 이러한 현실적 불안정성을 반영한 것이다. 따라서 고전압 조건이 항상 더 안전하다고 단순화하기보다, 일정 수준 이상에서는 선량 이점이 제한될 수 있다고 보는 해석이 더 타당하다.

5.2 물리학Ⅱ 개념과의 연결

본 탐구는 전자기파의 에너지, 에너지 전환, 물질과 복사의 상호작용이라는 물리학Ⅱ의 핵심 개념을 실제 의료영상 조건 선택 문제에 적용한 사례이다. 교과서에서는 에너지가 큰 전자기파일수록 물질을 잘 통과한다고 배운다. 그러나 실제 흉부 영상에서는 투과성 증가가 곧바로 더 좋은 영상으로 이어지지 않는다. 투과가 잘 되는 대신 명암 차이가 줄어들고 산란선이 늘 수 있기 때문이다. 즉, 같은 물리 현상도 어떤 목적을 기준으로 해석하느냐에 따라 의미가 달라진다. 본 탐구는 바로 그 점을 수치와 그래프로 확인했다는 데 의미가 있다.

5.3 다층적 원인과 대안 해석

결과를 하나의 변수로만 설명하는 것은 적절하지 않다. 물리적 수준에서는 관전압이 광자 에너지 분포와 감쇠 양상을 바꾸고, 영상 시스템 수준에서는 디지털 검출기와 후처리 알고리즘이 관측된 영상을 다시 조정한다. 측정 수준에서는 반복값의 흔들림과 표본 수의 한계가 평균값에 영향을 줄 수 있다. 따라서 영상 대비 감소는 단순한 광전효과의 변화만으로, 피폭량 변화는 단순한 투과율만으로 환원되지 않는다. 특히 120 kVp에서 상대 피폭량 평균이 110 kVp보다 높아진 부분은 산란선 증가나 조건 보정의 필요성 같은 요소를 시사하며, 실제 임상에서는 자동노출제어 장치의 개입까지 고려해야 할 가능성이 있다.

5.4 방법론적 한계

본 연구의 가장 큰 한계는 실제 병원 장비에서 얻은 원자료가 아니라 문헌 경향을 바탕으로 구성한 가상 데이터를 사용했다는 점이다. 따라서 여기에서 제시한 수치는 절대적인 임상 기준으로 사용할 수 없으며, 상대적 경향을 설명하는 데 목적이 있다. 또한 환자 체형과 흉부 두께, 검출기 성능, 여과 조건, 관전류량, 자동노출제어 여부 등은 모두 결과에 영향을 줄 수 있지만 이번 탐구에서는 관전압 효과를 분리하기 위해 단순화하였다. 각 조건당 반복 수가 4회로 적다는 점도 평균의 안정성을 제한한다. 다만 이러한 제한 속에서도 경향을 비교하고 물리적 해석을 연결하는 데에는 충분한 의미가 있었다.

5.5 결론

본 탐구는 저선량 흉부 X선 촬영에서 관전압 변화가 영상 대비와 상대 피폭량에 서로 다른 방향의 영향을 미친다는 점을 정량적으로 확인하였다. 80 kVp에서는 영상 대비가 가장 높았지만 상대 피폭량도 가장 컸다. 110 kVp에서는 상대 피폭량이 가장 낮았으나 영상 대비는 더 낮았다. 120 kVp에서는 대비 감소가 계속되었고 피폭량 절감 효과도 더 이상 뚜렷하지 않았다. 이를 종합하면 흉부 X선 촬영 조건은 무조건 높은 관전압이나 낮은 관전압이 좋은 것이 아니라, 진단 목적에 필요한 정보와 환자 안전을 함께 고려하여 정해야 하는 최적화 문제라고 볼 수 있다.

이번 탐구의 범위 안에서는 100 kVp에서 110 kVp 구간이 비교적 현실적인 균형점으로 해석된다. 이 구간은 저전압 조건보다 피폭량을 의미 있게 줄이면서도, 지나치게 높은 관전압에서 나타나는 대비 손실을 일정 부분 제한하는 모습을 보였다. 후속 탐구에서는 실제 팬텀 실험을 통해 관전압과 관전류량을 함께 변화시키거나, 신호 대 잡음비와 병변 식별 가능성까지 포함해 더 정밀한 분석을 수행할 수 있을 것이다. 이렇게 확장하면 물리학 개념이 의료영상 장비의 실제 조건 설정과 더욱 구체적으로 연결될 수 있다.

6. 참고문헌

[1] International Commission on Radiological Protection. (2007). The 2007 recommendations of the International Commission on Radiological Protection (ICRP Publication 103). Elsevier.

[2] Bushberg, J. T., Seibert, J. A., Leidholdt, E. M., & Boone, J. M. (2012). The essential physics of medical imaging (3rd ed.). Lippincott Williams & Wilkins.

[3] Seibert, J. A. (2006). Flat-panel detectors: How much better are they? Pediatric Radiology, 36(Suppl 2), 173–181.

7. 활동 요약(자기평가서)

흉부 X선 촬영 조건을 정할 때 단순히 선명한 영상만을 기준으로 삼기 어렵다는 점이 궁금해져, 관전압 변화에 따른 영상 대비와 상대 피폭량의 관계를 탐구하였다. 물리학Ⅱ에서 배운 전자기파와 에너지, 물질과 복사의 상호작용 개념을 바탕으로 X선 발생 원리와 조직 감쇠 메커니즘을 먼저 정리한 뒤, 흉부 후전방향 촬영을 가정하여 관전압을 80, 90, 100, 110, 120 kVp로 설정하고 각 조건의 상대 지표를 비교하는 분석 틀을 구성하였다. 실제 임상 실험이 어려운 상황이어서 문헌에서 공통적으로 확인되는 경향을 바탕으로 가상 데이터를 설계하고 평균, 표준편차, 변화율을 계산하였다. 그 결과 관전압이 증가할수록 영상 대비는 감소하고 상대 피폭량은 110 kVp 부근까지 낮아졌다가 이후에는 감소 효과가 크지 않다는 점을 확인하였다. 이 과정을 통해 의료영상 장비의 설정은 한 변수만 좋게 만드는 문제가 아니라 진단 가능성과 안전성 사이에서 적절한 균형점을 찾는 문제라는 점을 구체적으로 이해할 수 있었다. 감염 질환 진단에서 자주 활용되는 흉부 영상의 물리적 배경을 정리해 본 경험은 이후 의료 분야를 공부할 때 기초 개념을 실제 상황과 연결해 보는 데 도움이 될 것으로 보인다.
