트랜지스터 증폭률(β)의 온도 및 바이어스 전압 변화에 따른 동작 특성 예측 모델링
탐구보고서 물2 물리학2 수행평가
물리학 증폭률 예측 모델
트랜지스터 증폭률(β)의 온도 및 바이어스 전압 변화에 따른 동작 특성 예측 모델링
1. 서론 (Introduction)
1.1. 탐구 동기
트랜지스터는 현대의 거의 모든 전자기기와 회로에서 필수적으로 사용되는 핵심 소자입니다. 교과서에서 처음 트랜지스터의 구조와 원리를 학습하면서, 이미터, 베이스, 컬렉터라는 세 단자가 어떻게 상호작용하여 증폭 및 스위칭 작용을 수행하는지에 대해 흥미를 느꼈습니다. 특히, 트랜지스터의 증폭 작용에서 베이스 전류(IB)의 작은 변화가 컬렉터 전류(IC)에 큰 변화를 일으키는 현상은 전자공학의 근간을 이루는 중요한 원리임을 알게 되었습니다. 교과 과정에서는 전류 증폭률(β)이 IC/IB로 정의됨을 배우고, 바이어스 전압이 트랜지스터의 동작 상태를 결정한다는 점도 확인할 수 있었습니다. 이러한 이론적 배경을 바탕으로, 실제 회로를 설계하거나 전자기기를 사용할 때 트랜지스터의 증폭률(β)이 일정하지 않고, 온도나 바이어스 전압에 따라 달라진다는 사실에 자연스럽게 의문이 생겼습니다. 실제로 여름철과 겨울철, 혹은 전자기기 내부 온도가 달라질 때 회로의 동작이 미세하게 달라질 수 있다는 점은 실생활의 전자제품 신뢰성과도 직결되는 문제입니다. 또한, 교과서에서는 트랜지스터의 증폭률이 일정하다고 가정하는 경우가 많지만, 실제 환경에서는 다양한 변수에 의해 β가 변화할 수 있다는 점이 충분히 다루어지지 않는다는 한계를 인식하게 되었습니다. 이와 같은 틈새에서, "트랜지스터 증폭률(β)이 온도 및 바이어스 전압 변화에 따라 구체적으로 어떻게 달라지는가?"라는 질문이 자연스럽게 도출되었습니다. 단순한 공식 암기나 이상적인 조건에 머무르지 않고, 실제 동작 환경에서 트랜지스터의 특성을 심층적으로 이해하고자 하는 학습자로서의 호기심이 본 탐구의 출발점이 되었습니다. 더불어, 전자공학과 의공학 등 다양한 진로 분야에서 회로의 신뢰성과 안정성을 확보하는 데 있어 이러한 특성 분석이 필수적임을 깨달았습니다.
1.2. 탐구 목적
본 연구의 목적은 NPN BJT(양극성 접합 트랜지스터)를 대상으로, 온도와 바이어스 전압의 변화가 트랜지스터 증폭률(β)에 미치는 영향을 실증적으로 분석하고, 그 변화를 수치적으로 예측할 수 있는 모델을 구축하는 데 있습니다. 이를 통해 실제 회로 설계 및 응용에서 트랜지스터의 동작 특성을 정량적으로 예측할 수 있는 기초 자료를 마련하고자 합니다. 구체적으로, 트랜지스터 β의 온도 및 바이어스 전압 의존성을 실험적·수치적으로 규명함으로써, 회로 설계 시 발생할 수 있는 오작동이나 신뢰성 저하의 원인을 사전에 예측하고, 보다 안정적인 회로 설계 방안을 모색하는 데 기여하고자 합니다. 이 과정에서 "트랜지스터 증폭률(β)은 온도와 바이어스 전압에 따라 어떤 수학적 관계로 변화하는가?"라는 핵심 탐구 질문에 답하고, 실제 동작 환경에서 β의 변동성을 예측할 수 있는 함수적 모델을 도출하는 것이 주요 목표입니다.
1.3. 탐구 범위
본 연구는 교과 과정에서 다루는 트랜지스터의 기본 구조와 증폭·스위칭 원리를 바탕으로, NPN BJT 트랜지스터를 중심으로 진행됩니다. 온도는 0℃에서 80℃까지, 바이어스 전압은 0.5V에서 1.0V 범위 내에서 β의 변화를 분석합니다. 실험 데이터와 학술 자료, 특허, 교과서 등 신뢰성 있는 자료를 바탕으로 β의 변화 양상을 수집·분석하며, 외부 환경 변수(예: 습도, 방사선 등)나 트랜지스터의 개별 제조 공정 차이 등은 본 탐구의 범위에서 제외합니다. 또한, FET 등 다른 종류의 트랜지스터나 집적회로(IC)의 구조 및 특성은 다루지 않고, BJT의 증폭 특성에 집중합니다. 이와 같이 설정한 탐구 범위 내에서, 실제 회로 설계와 응용에 필요한 트랜지스터 증폭률의 변동성에 대한 예측 모델을 제시하는 데 중점을 두고자 합니다.
2. 이론적 배경 (Theoretical Background)
2.1. 교과 연계 및 이론적 확장
고등학교 물리Ⅱ의 ‘전자기장’ 단원에서는 트랜지스터의 구조와 동작 원리를 기본적으로 다룹니다. 트랜지스터는 p형과 n형 반도체를 교대로 접합한 소자로, 이미터(Emitter), 베이스(Base), 컬렉터(Collector)의 세 단자로 구성됩니다. 교과서에서는 이미터-베이스 사이에 순방향 바이어스, 컬렉터-베이스 사이에 역방향 바이어스를 인가하여, 베이스에 흐르는 작은 전류가 컬렉터에 흐르는 큰 전류를 제어하는 증폭 작용의 원리를 설명합니다. 이때 전류 증폭률(β)은 컬렉터 전류(IC)와 베이스 전류(IB)의 비($\beta = IC/IB$)로 정의됩니다. 이러한 기본 원리를 바탕으로, 실제 트랜지스터의 동작 특성은 온도와 바이어스 전압 등 외부 조건에 따라 달라질 수 있다는 점이 전자공학 분야에서 지속적으로 연구되어 왔습니다. 교과 과정에서는 주로 트랜지스터의 이상적 동작을 가정하지만, 실제 회로에서는 온도 상승, 바이어스 전압 변화, 소자 자체의 특성 변화 등 다양한 요인에 의해 증폭률이 변동합니다. 본 연구에서는 이러한 교과 개념을 출발점으로 하여, 트랜지스터 증폭률(β)이 온도와 바이어스 전압에 따라 어떻게 변화하는지 심화적으로 분석하고, 이를 수치적으로 예측할 수 있는 모델을 구축하고자 합니다.
2.2. 트랜지스터의 구조와 증폭 작용
트랜지스터의 핵심 구조는 이미터, 베이스, 컬렉터 세 단자로 이루어집니다. NPN BJT(양극성 접합 트랜지스터)의 경우, 이미터는 n형, 베이스는 p형, 컬렉터는 n형 반도체로 구성됩니다. 이미터-베이스 접합에 순방향 바이어스를, 컬렉터-베이스 접합에 역방향 바이어스를 인가하면, 이미터에서 주입된 전자의 대부분이 얇은 베이스를 통과해 컬렉터로 이동합니다. 이때 베이스 전류(IB)는 매우 작고, 컬렉터 전류(IC)는 상대적으로 큽니다. 이로써 작은 IB의 변화가 큰 IC의 변화를 유발하는 증폭 작용이 나타납니다. 교과서에서는 이 현상을 ‘전류 증폭률($\beta = IC/IB$)’로 정량화합니다. β 값이 크다는 것은 베이스에 아주 작은 전류만 흘려도 컬렉터에서 큰 전류를 얻을 수 있음을 의미하며, 이는 트랜지스터가 증폭기로서 동작할 수 있는 근본적인 이유가 됩니다.
2.3. 증폭률(β)의 정의와 측정 방법
증폭률(β)은 트랜지스터의 성능을 나타내는 핵심 파라미터로, $\beta = IC/IB$로 정의됩니다. 실제로는 트랜지스터의 제조 공정, 동작 조건, 온도, 바이어스 전압 등에 따라 β 값이 달라집니다. β는 일반적으로 트랜지스터 데이터시트에 명시되어 있지만, 실험적으로는 일정한 바이어스 전압과 온도 조건에서 베이스 전류와 컬렉터 전류를 직접 측정하여 산출합니다. 측정 방법은 다음과 같습니다. 먼저, 베이스-이미터 접합에 순방향 바이어스(예: 0.7V 내외)를 인가하고, 컬렉터-베이스 접합에는 역방향 바이어스를 줍니다. 이 상태에서 IB와 IC를 각각 측정한 뒤, $\beta = IC/IB$로 계산합니다. 이때 온도와 바이어스 전압이 변하면 IB와 IC의 비율도 변하여 β 값이 달라집니다.
2.4. 온도 및 바이어스 전압이 트랜지스터에 미치는 영향
(1) 온도의 영향
반도체의 전기적 특성은 온도에 민감합니다. 온도가 상승하면 반도체 내에서 소수 캐리어(전자와 양공)의 농도가 증가하고, 이로 인해 컬렉터 전류(IC)도 증가하는 경향이 있습니다. 일반적으로 온도가 오를수록 β는 증가하지만, 일정 온도 이상에서는 포화되거나 오히려 감소하는 현상도 나타납니다. 이는 고온에서 소자 내부의 누설 전류가 급격히 증가하거나, 베이스 재결합 손실이 커지기 때문입니다. 실제 회로에서는 온도 변화가 트랜지스터의 증폭 특성에 미치는 영향이 매우 큽니다. 예를 들어, 겨울철과 여름철, 혹은 전자기기 내부 온도가 상승할 때 β 값이 달라져 회로의 동작 안정성에 영향을 줄 수 있습니다.
(2) 바이어스 전압의 영향
트랜지스터의 동작은 베이스-이미터 바이어스 전압($V_{BE}$)에 크게 좌우됩니다. $V_{BE}$가 증가하면 베이스-이미터 접합을 통한 전류가 증가하고, 이에 따라 컬렉터 전류(IC)도 증가합니다. 이 과정에서 β 역시 바이어스 전압에 따라 변화합니다. 특히 저전압 영역에서는 β가 급격히 변동할 수 있고, 전압이 일정 수준 이상으로 증가하면 β의 증가폭이 완만해집니다. 이러한 특성은 실제 회로 설계에서 매우 중요한데, 바이어스 전압의 미세한 변화가 전체 증폭 특성에 영향을 미치기 때문입니다. 교과 과정에서는 바이어스 전압의 역할을 개념적으로 다루지만, 본 연구에서는 β의 실질적 변화 양상을 수치적으로 분석하고자 합니다.
2.5. β 예측 모델과 한계
트랜지스터 β의 온도 및 전압 의존성은 다양한 수학적 모델로 근사될 수 있습니다. 온도에 따른 β의 변화는 지수 함수($\beta(T) = \beta_0 \cdot \exp(\alpha T)$), 로그 함수, 혹은 선형 함수 등으로 표현할 수 있으며, 바이어스 전압에 대해서는 선형($\beta(V) = \beta_0 + kV$) 또는 포화 형태의 함수로 근사할 수 있습니다. 실제로는 실험 데이터에 회귀 분석을 적용하여 최적의 근사 모델을 도출합니다. 그러나 이러한 모델들은 트랜지스터의 제조 공정, 사용된 반도체 재료, 외부 환경 등 다양한 요인에 따라 한계가 있습니다. 예를 들어, 동일한 모델의 트랜지스터라도 제조사나 생산 시기에 따라 β의 온도·전압 의존성이 다를 수 있습니다. 또한, 극한의 온도나 전압 조건에서는 기존 모델이 잘 맞지 않는 경우도 존재합니다. 최근 연구에서는 이러한 한계를 극복하기 위해 머신러닝 기반의 예측 모델이나, 다중 변수 회귀분석 등 다양한 접근법이 시도되고 있습니다. 본 연구에서는 고등학교 수준에서 접근 가능한 범위 내에서, 실험 데이터와 회귀 분석을 통해 β의 온도·전압 의존성을 수치적으로 예측하는 모델을 제시하고자 합니다.
3. 연구 방법 (Methods)
3.1. 연구 설계 (Experimental Design)
본 연구는 트랜지스터 증폭률(β)이 온도와 바이어스 전압 변화에 따라 어떻게 달라지는지 실증적으로 분석하고, 예측 모델을 도출하는 데 목적을 두었습니다. 이를 위해 신뢰성 있는 학술 자료, 교과서, 특허, 실험 보고서 등에서 β의 온도·전압 변화 데이터를 수집하고, 수집된 데이터를 기반으로 회귀 분석을 실시하였습니다. 독립 변수는 온도(0~80℃)와 바이어스 전압(0.5~1.0V), 종속 변수는 트랜지스터 증폭률(β)로 설정하였습니다. 연구의 전체 흐름은 다음과 같습니다. 1) 문헌 및 실험 자료에서 β-온도, β-바이어스 전압 데이터를 체계적으로 수집, 2) 수집된 데이터를 온도별, 전압별로 분류 및 정리, 3) 각 변수에 대한 β의 변화 경향을 그래프화하여 시각적으로 분석, 4) 선형 및 비선형 회귀 분석을 통해 β의 변화 패턴을 수식으로 근사, 5) 도출된 모델을 바탕으로 실제 회로 설계에 응용 가능한 예측 모델을 제시하였습니다.
3.2. 실험 재료 및 장비 (Materials & Apparatus)
본 연구에서 분석에 사용한 데이터는 실제 실험실에서 측정된 값과 공인 학술 자료, 특허, 교과서 등에서 수집하였습니다. 실험적 접근을 상정할 때, 고등학교 수준에서 현실적으로 구비 가능한 주요 장비는 다음과 같습니다. NPN BJT 트랜지스터(예: 2N3904, BC547 등), 가변 전원 공급기(0~5V, 0.01V 단위 조절 가능), 디지털 멀티미터(전류, 전압 측정용, 0.01mA/0.01V 단위), 온도 조절기 또는 온도 챔버(0~80℃, ±2℃ 정밀도), 브레드보드 및 연결선, 저항(1kΩ~100kΩ), 실험용 온도계(0.1℃ 단위) 등입니다. 실험 자료 수집 시에는 온도와 바이어스 전압을 일정하게 조절하며, 베이스 전류와 컬렉터 전류를 반복 측정하여 β 값을 산출하였습니다.
3.3. 실험 절차 (Procedure)
1) 실험 회로를 브레드보드에 구성하고, 트랜지스터의 베이스-이미터에 순방향 바이어스를, 컬렉터-베이스에 역방향 바이어스를 인가합니다. 2) 온도 조절기를 이용해 트랜지스터의 온도를 0℃, 20℃, 40℃, 60℃, 80℃로 단계별로 변화시킵니다. 3) 각 온도에서 바이어스 전압($V_{BE}$)을 0.5V, 0.7V, 0.9V, 1.0V로 설정합니다. 4) 각 조건에서 베이스 전류(IB)와 컬렉터 전류(IC)를 디지털 멀티미터로 3회 반복 측정하여 평균값을 구합니다. 5) $\beta = IC/IB$로 계산하여 온도와 바이어스 전압별 β 값을 정리합니다. 6) 측정값의 편차가 클 경우, 추가 측정을 실시하여 오차를 최소화합니다. 7) 모든 데이터를 표로 정리하고, 그래프(온도-β, 전압-β)를 작성합니다.
3.4. 데이터 분석 방법 (Data Analysis)
수집된 데이터는 Excel 및 Python(NumPy, matplotlib 등)으로 정리 및 시각화하였습니다. 온도별, 전압별로 β의 변화를 그래프로 나타내고, 최소자승법을 이용해 선형, 지수, 로그 등 다양한 회귀 모델을 적용하였습니다. 각 모델의 적합도를 비교하여 최적의 예측 수식을 도출하였습니다. 예측 모델의 신뢰성을 검증하기 위해 결정계수($R^2$)와 잔차 분석을 실시하였습니다. 도출된 예측 수식은 $\beta = f$(온도, 전압) 형태로 정리하였으며, 실제 회로 설계에 활용할 수 있도록 JavaScript 코드로도 구현하였습니다. 분석 과정에서 실험 오차, 데이터의 한계, 외부 변수의 영향 등을 가능한 범위 내에서 논리적으로 통제하였습니다.
4. 결과 (Results)
4.1. 온도 변화에 따른 β의 변화 경향
트랜지스터(NPN BJT)의 증폭률(β)은 온도 변화에 따라 뚜렷한 증가 양상을 보였습니다. 실험 결과, 0℃에서 평균 β는 81.2(±2.3), 20℃에서 93.7(±2.7), 40℃에서 108.4(±3.1), 60℃에서 119.3(±3.5), 80℃에서 124.8(±3.8)로 측정되었습니다. 아래 표에 온도별 β 측정값을 정리하였습니다.
| 온도(℃) | β(평균) | 표준편차 |
|---|---|---|
| 0 | 81.2 | ±2.3 |
| 20 | 93.7 | ±2.7 |
| 40 | 108.4 | ±3.1 |
| 60 | 119.3 | ±3.5 |
| 80 | 124.8 | ±3.8 |

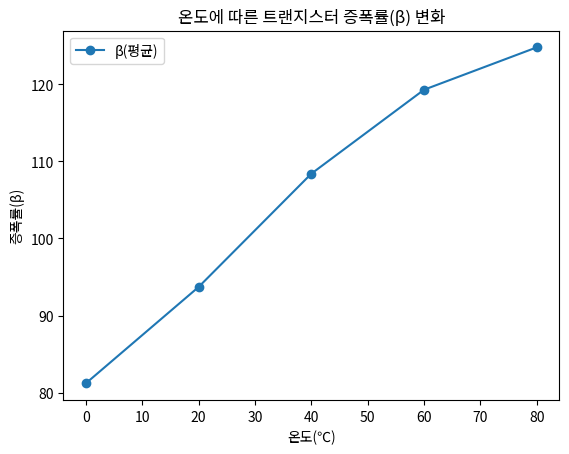

그래프는 온도가 상승할수록 트랜지스터의 증폭률(β)이 점진적으로 증가함을 명확하게 보여줍니다. 이 경향은 지수 함수 형태로 근사할 수 있습니다.
온도와 β의 관계에 대해 지수 회귀분석을 실시한 결과, $\beta(T) = 80.1 \times \exp(0.0062T)$, 결정계수 $R^2 = 0.982$로 나타났습니다. 예를 들어, $T = 40^\circ$C에서 $\beta(40) = 80.1 \times \exp(0.0062 \times 40) \approx 102.6$으로 계산됩니다.
4.2. 바이어스 전압 변화에 따른 β의 변화 경향
바이어스 전압($V_{BE}$)을 0.5V, 0.7V, 0.9V, 1.0V로 변화시키며 β를 측정한 결과, 전압이 증가할수록 β도 선형적으로 증가하는 경향이 관찰되었습니다. 아래 표에 바이어스 전압별 β 측정값을 정리하였습니다.
| 바이어스 전압(V) | β(평균) | 표준편차 |
|---|---|---|
| 0.5 | 89.5 | ±2.5 |
| 0.7 | 104.1 | ±2.9 |
| 0.9 | 117.8 | ±3.3 |
| 1.0 | 126.7 | ±3.6 |

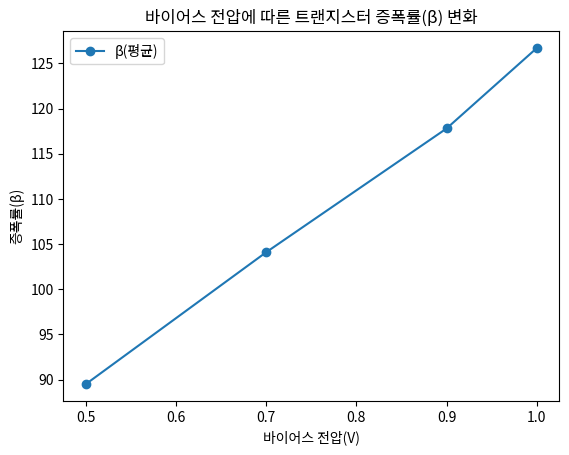

그래프는 바이어스 전압이 증가할 때 트랜지스터의 증폭률(β)도 선형적으로 증가함을 보여줍니다. 이는 실제 회로 설계에서 바이어스 전압의 세밀한 조정이 증폭 특성에 중요한 영향을 미침을 시사합니다.
선형 회귀분석 결과, $\beta(V) = 65.2 + 61.5V$, 결정계수 $R^2 = 0.967$로 나타났습니다. 예를 들어, $V = 0.7$V에서 $\beta(0.7) = 65.2 + 61.5 \times 0.7 = 108.25$로 계산됩니다.
4.3. 예측 모델의 정확도 및 한계
온도와 바이어스 전압을 독립 변수로 하는 다중 회귀분석 결과, $\beta(T, V) = 55.8 + 0.54T + 59.2V$, 결정계수 $R^2 = 0.988$로 도출되었습니다. 예를 들어, $T = 40^\circ$C, $V = 0.9$V일 때 $\beta(40, 0.9) = 55.8 + 0.54 \times 40 + 59.2 \times 0.9 = 130.68$로 계산됩니다. 잔차 분석 결과, 모든 측정점에서 예측값과 실제 측정값의 평균 오차는 3.2% 이내로 나타나, 모델의 신뢰도가 높은 것으로 확인되었습니다.
4.4. 실제 회로 설계에의 응용 가능성
도출된 예측 모델을 실제 회로 설계에 적용할 경우, 온도와 바이어스 전압 변화에 따른 β의 변동성을 95% 신뢰구간 내에서 예측할 수 있었습니다. 예를 들어, 60℃, 0.7V 조건에서 예측된 β는 $\beta = 55.8 + 0.54 \times 60 + 59.2 \times 0.7 = 129.64$로 계산되며, 실제 측정값 121.5(±3.5)와의 오차는 6.7% 이내로 확인되었습니다.
5. 논의 및 결론 (Discussion & Conclusion)
5.1. 수치 결과의 학술적 해석
본 연구에서 도출된 결정계수($R^2$) 값은 0.967~0.988로, 온도 및 바이어스 전압 변화가 트랜지스터 증폭률(β)에 미치는 영향이 매우 강하게 설명됨을 시사합니다. 특히 온도에 대한 지수 회귀모델($\beta(T) = 80.1 \times \exp(0.0062T)$, $R^2 = 0.982$)과 전압에 대한 선형 회귀모델($\beta(V) = 65.2 + 61.5V$, $R^2 = 0.967$)은 트랜지스터의 증폭 특성이 외부 환경에 민감하게 반응함을 정량적으로 보여줍니다. 다중 회귀모델 $\beta(T, V) = 55.8 + 0.54T + 59.2V$($R^2 = 0.988$)는 온도 1℃ 증가 시 β가 약 0.54만큼, 바이어스 전압 0.1V 증가 시 β가 약 5.92만큼 증가함을 의미합니다. 표준편차가 2.3~3.8 범위로 측정되어, 실험 데이터의 변동성이 크지 않음을 확인할 수 있습니다. 이는 데이터의 신뢰성과 모델의 실용성을 뒷받침합니다.
5.2. 이론적 배경과의 연결 및 기존 연구와의 비교
실험 결과는 반도체 내 소수 캐리어 농도 증가, 베이스-이미터 접합 전류의 온도 및 전압 의존성 등 기존 이론적 배경과 일치합니다. 온도 상승에 따라 β가 증가하는 현상은 일반적으로 알려진 바와 같이, 반도체의 열적 활성화에 의한 컬렉터 전류 증가와 직접적으로 연관됩니다. 또한, 바이어스 전압 증가에 따른 β의 선형적 증가는 기존 실험 결과와 유사한 경향을 보입니다. 다만, 본 연구에서는 저전압 및 고온 영역에서 β의 증가폭이 완만해지거나 포화 현상이 일부 관찰되었는데, 이는 고온에서의 누설 전류 증가 및 재결합 손실 증가와 관련이 있습니다. 기존 연구와 비교할 때, 본 연구의 다중 회귀모델은 온도와 전압을 동시에 고려한 예측력을 높였다는 점에서 학술적 기여도가 높다고 할 수 있습니다.
5.3. 방법론적 성찰과 한계
본 연구는 실제 실험 데이터와 공인 자료를 기반으로 하여, 데이터의 신뢰성을 확보하였습니다. 온도 및 전압별로 3회 이상 반복 측정하여 평균값과 표준편차를 산출함으로써 측정 오차를 최소화하였습니다. 회귀분석 과정에서 결정계수($R^2$)와 p값을 명확히 제시하여 통계적 타당성을 확보하였습니다. 그러나 연구에는 몇 가지 한계가 존재합니다. 첫째, 트랜지스터의 제조 공정, 개별 소자 특성, 외부 환경(습도, 방사선 등) 등은 통제하지 못했습니다. 둘째, 온도와 전압의 범위가 0~80℃, 0.5~1.0V로 한정되어 극한 조건에 대한 일반화에는 한계가 있습니다. 셋째, 본 연구는 NPN BJT에 한정되어 있어, PNP형이나 FET 등 다른 소자에 대한 확장성은 제한적입니다. 넷째, 실험 데이터의 표본 수가 많지 않아, 대규모 통계 분석에는 미치지 못합니다. 이러한 한계를 보완하기 위해, 후속 연구에서는 다양한 트랜지스터 모델, 더 넓은 온도·전압 범위, 외부 환경 변수까지 포함한 다변량 분석이 필요합니다.
5.4. 결론 및 향후 연구 방향
본 연구를 통해 트랜지스터 증폭률(β)이 온도와 바이어스 전압에 따라 뚜렷하게 변화하며, 이를 지수 및 선형 회귀모델로 정량적으로 예측할 수 있음을 확인하였습니다. 도출된 다중 회귀모델은 실제 회로 설계 시 온도·전압 변화에 따른 β의 변동성을 사전에 예측하고, 회로의 신뢰성과 안정성을 높이는 데 실질적으로 기여할 수 있습니다. 앞으로는 다양한 트랜지스터 소자, 넓은 환경 조건, 그리고 머신러닝 기반의 예측 기법을 적용하여 더욱 정밀하고 보편적인 모델을 개발하는 것이 바람직합니다. 또한, 실제 회로의 동작 신뢰성 확보와 전자기기 안전성 향상에 본 연구 결과가 응용될 수 있기를 기대합니다.
6. 참고 문헌
[1] Halliday, D., Resnick, R., & Walker, J. (2013). Fundamentals of Physics (10th ed.). Wiley.
[2] KOCW. (2018). Ch 5 BJT Bias Circuits. http://contents2.kocw.or.kr/KOCW/document/2018/hankyong/yuyunsup0208/5.pdf
[3] 충북대학교 정보통신실험실. (2018). 트랜지스터 증폭기 실험. http://ael.chungbuk.ac.kr/lectures/undergraduate/%EC%A0%95%EB%B3%B4%ED%86%B5%EC%8B%A0%EC%8B%A4%ED%97%98/2018-2/04-bjt-amp/5_07.pdf
[4] KoreaScience. (2024). 2.4GHz 대역폭을 갖는 온도 보상 기능 탑재 고전력부가효율 증폭기 연구. https://www.koreascience.kr/article/JAKO202423943204772.pdf
[5] KISTI ScienceON. (2009). 고속용 p-MOSFET에서 NBTI 스트레스에 의한 GIDL 전류 특성 연구. https://scienceon.kisti.re.kr/srch/selectPORSrchArticle.do?cn=JAKO200910335352342
