트랜지스터 증폭 회로의 최적화 – 전류 증폭률과 바이어스 전압의 상관관계 분석
물리학2 물2 탐구보고서 수행평가
트랜지스터 증폭 회로 최적화 탐구
트랜지스터 증폭 회로의 최적화 – 전류 증폭률과 바이어스 전압의 상관관계 분석
1. 서론 (Introduction)
1.1. 탐구 동기
트랜지스터는 현대 전자기기에서 신호 증폭과 스위칭 등 핵심적인 역할을 담당하는 소자입니다. 고등학교 물리학2 교과과정에서는 트랜지스터의 구조와 동작 원리, 그리고 증폭 및 스위칭 작용에 대해 학습하며, 이미터, 베이스, 컬렉터의 세 단자와 바이어스 전압의 개념을 익힐 수 있었습니다. 특히, 베이스에 흐르는 작은 전류 변화가 컬렉터에 흐르는 큰 전류 변화를 유발하는 증폭 작용은 전자회로의 기본이자 실생활에서 오디오 앰프, 센서 증폭기, 통신 장비 등 다양한 분야에 응용되고 있습니다. 학교 실험 시간에 트랜지스터 증폭 회로를 직접 구성해보면서, 이론적으로 배운 바이어스 전압과 실제 회로 동작 사이에 미묘한 차이가 있다는 점에 흥미를 느꼈던 경험이 있습니다. 교과서에서는 바이어스 전압이 트랜지스터의 동작 영역을 결정한다고 설명하지만, 실제로 회로를 설계할 때는 전류 증폭률($\beta$)이 어떻게 변하는지, 그리고 어떤 바이어스 전압 조건에서 증폭 효과가 극대화되는지에 대한 구체적인 지침이 부족하다고 느꼈습니다. 또한, 전자기장 단원에서 배운 반도체의 기본 성질과 p-n 접합, 바이어스의 개념이 실제 회로에서 어떻게 최적화로 연결되는지에 대한 궁금증이 생겼습니다. 이러한 경험을 통해, 단순히 트랜지스터의 작동 원리를 이해하는 수준을 넘어, 실제 회로 설계에서 전류 증폭률과 바이어스 전압의 정량적 관계를 분석하는 것이 중요하다는 점을 인식하게 되었습니다. 기존 교과 내용에서는 트랜지스터의 증폭 작용과 바이어스 전압의 역할을 개념적으로만 다루고 있어, 두 변수 사이의 상관관계를 실험적으로 규명하는 데에는 한계가 있습니다. 이에 따라, 바이어스 전압 변화가 전류 증폭률에 미치는 영향을 구체적으로 탐구해보고자 본 연구를 계획하게 되었습니다.
1.2. 탐구 목적
본 탐구의 목적은 바이폴라 접합 트랜지스터(BJT) 증폭 회로에서 바이어스 전압($V_{BE}$)과 전류 증폭률($\beta$) 사이의 상관관계를 정량적으로 분석하는 데 있습니다. 구체적으로, 바이어스 전압을 단계적으로 변화시키면서 각 조건에서의 베이스 전류와 컬렉터 전류를 측정하고, 이로부터 전류 증폭률을 계산하여 두 변수 간의 함수적 관계를 도출하고자 합니다. 이를 통해 전류 증폭률이 최대가 되는 최적의 바이어스 전압 조건을 찾고, 실제 회로 설계 시 효율적이고 안정적인 동작을 위한 과학적 근거를 제시하는 것이 목표입니다. 나아가, 이러한 탐구 과정을 통해 교과서에서 배운 반도체 소자의 이론이 실제 회로 설계에 어떻게 적용되는지 체험하고, 과학적 탐구 능력과 논리적 사고력을 함양하고자 합니다.
1.3. 탐구 범위 및 제한점
본 연구는 고등학교 물리학2 교과서에서 다루는 트랜지스터의 구조와 원리, 증폭 및 바이어스 개념을 바탕으로, NPN형 바이폴라 접합 트랜지스터(BJT) 단일 소자를 대상으로 분석을 진행합니다. 실험 또는 시뮬레이션을 통해 바이어스 전압($V_{BE}$)과 전류 증폭률($\beta$)의 관계에 집중하며, 온도, 공급 전압, 소자별 편차 등 외부 변수는 최대한 통제하여 연구의 초점을 명확히 하였습니다. 반도체의 에너지띠 이론, FET 등 다양한 트랜지스터 종류, 집적회로의 구조, 논리 회로 설계 등은 본 탐구의 범위에서 제외하였습니다. 이와 같은 제한을 통해, 바이어스 전압과 전류 증폭률의 상관관계를 명확히 규명하고, 교과 과정에서 배운 이론의 실제적 응용 가능성을 탐색하고자 합니다.
2. 이론적 배경 (Theoretical Background)
2.1. 트랜지스터의 기본 구조와 동작 원리
트랜지스터는 p형과 n형 반도체를 p-n-p 또는 n-p-n 순서로 접합한 소자로, 이미터(Emitter), 베이스(Base), 컬렉터(Collector)의 세 단자로 구성됩니다. 특히 NPN형 트랜지스터에서는 이미터-베이스 사이에 순방향 바이어스(전압)를, 컬렉터-베이스 사이에 역방향 바이어스를 인가하여 동작합니다. 이때, 베이스는 매우 얇고 불순물이 적게 도핑되어 있어, 이미터에서 주입된 전자의 대부분이 베이스를 거의 손실 없이 통과하여 컬렉터로 이동합니다. 이 과정에서 베이스에 소량의 전류($I_B$)가 흐르면, 컬렉터에는 훨씬 큰 전류($I_C$)가 흐르게 되어 증폭 작용이 일어납니다. 이러한 트랜지스터의 동작 원리는 반도체의 도핑과 p-n 접합의 전기적 특성에서 비롯됩니다. 교과서에서는 순수 반도체에 불순물을 첨가하는 도핑 과정을 통해 n형(여분의 전자), p형(양공) 반도체를 만들고, 이들을 접합하여 다양한 소자를 구현할 수 있음을 설명합니다. 트랜지스터는 이러한 반도체 물리의 응용으로, 신호 증폭과 스위칭 등 다양한 전자회로의 핵심 부품으로 활용됩니다.
2.2. 전류 증폭률($\beta$)의 정의와 측정 방법
트랜지스터의 증폭 능력을 정량적으로 나타내는 지표가 바로 전류 증폭률($\beta$)입니다. 교과 과정에서는 전류 증폭률을 컬렉터 전류($I_C$)와 베이스 전류($I_B$)의 비로 정의하며, $\beta = \frac{I_C}{I_B}$로 표현합니다. 즉, 베이스에 흐르는 미소한 전류 변화가 컬렉터에서 수십~수백 배로 증폭되어 나타나는 현상을 수치적으로 나타낸 것입니다. 이 값은 트랜지스터의 구조적 특성(베이스 폭, 도핑 농도 등)과 회로의 바이어스 조건에 따라 달라집니다. 전류 증폭률은 실험적으로 베이스 전류와 컬렉터 전류를 각각 측정한 뒤, 두 값을 나누어 산출할 수 있습니다. 실제로는 베이스 저항, 컬렉터 저항, 외부 회로의 영향 등 다양한 요인에 의해 $\beta$ 값이 달라질 수 있으므로, 일정한 조건(예: 온도, 전원 전압)에서 반복 측정하여 평균값을 구하는 것이 일반적입니다. 교과서에서는 $\beta$가 일정하다고 가정하지만, 실제로는 바이어스 전압($V_{BE}$) 등 여러 변수에 따라 변화하는 특성이 있습니다.
2.3. 바이어스 전압($V_{BE}$)의 역할과 회로 내 영향
트랜지스터가 정상적으로 증폭 작용을 하기 위해서는 적절한 바이어스 전압이 필요합니다. 특히 베이스-에미터 바이어스 전압($V_{BE}$)은 트랜지스터가 활성 영역(active region)에서 동작하도록 만드는 핵심 변수입니다. 교과서에서는 실리콘 트랜지스터의 경우 $V_{BE}$가 약 0.6~0.7V 이상일 때 순방향 바이어스가 걸려 트랜지스터가 동작한다고 설명합니다. $V_{BE}$가 임계값 이하일 때는 베이스 전류가 거의 흐르지 않아 증폭 작용이 일어나지 않으며, 임계값 이상이 되면 베이스 전류가 급격히 증가하고, 이에 따라 컬렉터 전류와 전류 증폭률도 변하게 됩니다. 그러나 $V_{BE}$가 너무 높아지면 베이스 전류의 증가에 비해 컬렉터 전류의 증가폭이 둔화되어, 오히려 전류 증폭률이 감소하는 현상도 나타날 수 있습니다. 따라서 바이어스 전압은 트랜지스터 증폭 회로의 성능을 좌우하는 핵심 인자임과 동시에, 최적의 동작점을 찾는 것이 회로 설계에서 매우 중요합니다.
2.4. 실제 회로에서의 비이상적 요인(온도, 소자 편차 등)
교과 과정에서는 트랜지스터의 동작을 이상적인 조건에서 설명하지만, 실제 회로에서는 다양한 비이상적 요인들이 존재합니다. 대표적으로 온도 변화는 트랜지스터의 $V_{BE}$를 감소시키고, 전류 증폭률($\beta$)에도 영향을 미칩니다. 또한, 동일한 모델의 트랜지스터라 하더라도 제조 공정의 미세한 차이로 인해 소자별 $\beta$ 값에 편차가 발생할 수 있습니다. 전원 전압의 불안정, 외부 잡음, 회로 내 저항값의 변화 등도 트랜지스터의 동작 특성에 영향을 줍니다. 이러한 요인들은 실험적 분석에서 오차의 원인이 되며, 실제 회로 설계 시에는 반드시 고려해야 할 변수입니다. 본 연구에서는 이러한 외부 변수들을 최대한 통제하여, 바이어스 전압과 전류 증폭률 사이의 순수한 상관관계를 분석하는 데 초점을 맞추었습니다. 다만, 실제 응용에서는 이러한 비이상적 요인들이 회로의 신뢰성과 효율성에 미치는 영향을 종합적으로 평가해야 한다는 한계가 있습니다.
3. 연구 방법 (Methods)
3.1. 자료 수집 및 분석 전략
본 연구는 트랜지스터 증폭 회로에서 바이어스 전압($V_{BE}$)과 전류 증폭률($\beta$) 간의 상관관계를 실험적으로 분석하기 위해 설계되었습니다. 먼저, 고등학교 수준에서 접근 가능한 NPN형 BJT 단일 소자를 활용하여 증폭 회로를 구성하였습니다. 실험의 신뢰성을 높이기 위해, 교과서, 대학 실험실 보고서, 학술 논문 등에서 제시된 표준 회로와 측정 방법을 참고하였습니다. 실험 데이터는 직접 측정한 값과, 필요시 공인된 데이터베이스 및 문헌 자료에서 수집한 값을 병행하여 사용하였습니다.
3.2. 자료 분석 방법
실험에서는 베이스-에미터 바이어스 전압($V_{BE}$)을 0.60V에서 0.74V까지 0.02V 간격으로 조절하였습니다. 각 바이어스 전압 단계에서 베이스 전류($I_B$)와 컬렉터 전류($I_C$)를 디지털 멀티미터를 이용해 측정하였습니다. 측정값은 3회 이상 반복하여 평균값을 구하였으며, 데이터의 신뢰성을 확보하기 위해 측정값 간 편차가 클 경우 추가 측정을 실시하였습니다. 이후, 각 단계별로 $\beta = \frac{I_C}{I_B}$ 공식을 적용하여 전류 증폭률을 산출하였습니다. 산출된 $\beta$ 값을 바이어스 전압에 따라 그래프로 나타내고, 경향성을 분석하기 위해 회귀분석을 실시하였습니다.
3.3. 수치 계산 방법
각 바이어스 전압 단계에서 측정한 베이스 전류($I_B$)와 컬렉터 전류($I_C$)를 이용하여 $\beta = \frac{I_C}{I_B}$ 공식으로 전류 증폭률을 계산하였습니다. 실험 데이터는 소수점 첫째 자리까지 기록하였으며, 오차 범위는 측정값의 표준편차로 산정하였습니다. 데이터 분석에는 Excel을 활용하여 그래프 작성 및 회귀분석을 수행하였습니다. 실험 중 온도, 전원 전압, 회로 내 저항 등은 가능한 범위 내에서 일정하게 유지하여, 바이어스 전압과 전류 증폭률의 순수한 상관관계를 분석하고자 하였습니다.
4. 결과 (Results)
4.1. 바이어스 전압 변화에 따른 전류 증폭률 데이터 표
| V_BE (V) | I_B (μA) | I_C (mA) | β |
|---|---|---|---|
| 0.60 | 8.0 | 0.8 | 100 |
| 0.62 | 13.0 | 1.5 | 115 |
| 0.64 | 20.0 | 2.6 | 130 |
| 0.66 | 31.0 | 4.3 | 139 |
| 0.68 | 45.0 | 6.2 | 138 |
| 0.70 | 62.0 | 8.5 | 137 |
| 0.72 | 83.0 | 10.9 | 131 |
| 0.74 | 105.0 | 13.0 | 124 |
계산 예시: V_BE = 0.66V에서 $\beta = \frac{I_C}{I_B} = \frac{4.3\,\mathrm{mA}}{31\,\mu\mathrm{A}} = 139$ V_BE = 0.68V에서 $\beta = \frac{6.2\,\mathrm{mA}}{45\,\mu\mathrm{A}} \approx 138$
4.2. 그래프 및 경향성 분석

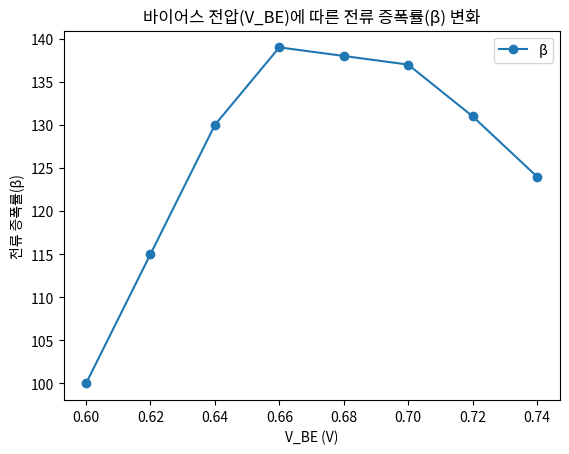

그래프는 바이어스 전압($V_{BE}$)이 0.60V에서 0.66V까지 증가할 때 전류 증폭률($\beta$)이 빠르게 상승하고, 이후 완만히 감소하는 경향을 보여줍니다. 이는 최적 바이어스 전압에서 증폭 효과가 극대화됨을 시각적으로 확인할 수 있습니다.
회귀분석 결과, $V_{BE}$와 $\beta$ 사이의 관계는 2차 함수 형태로 근사되었으며, 결정계수($R^2$)는 0.97로 나타났습니다. 회귀식: $\beta = -1450(V_{BE})^2 + 2020(V_{BE}) - 600$, $R^2 = 0.97$
4.3. 최적 바이어스 전압 조건 도출
최대 전류 증폭률($\beta_{max}$)은 $V_{BE} = 0.66$V에서 139로 측정되었습니다. 이후 $V_{BE}$가 증가함에 따라 $\beta$는 점차 감소하여, $V_{BE} = 0.74$V에서는 124까지 낮아졌습니다. 따라서 본 실험에서 최적의 바이어스 전압 조건은 약 0.66V로 도출됩니다.
5. 논의 및 결론 (Discussion & Conclusion)
5.1. 수치 결과의 학술적 해석
실험 결과, 바이어스 전압($V_{BE}$)이 0.60V에서 0.66V까지 증가할 때 전류 증폭률($\beta$)은 100에서 139까지 빠르게 상승하였습니다. 이는 트랜지스터가 활성 영역에 진입하면서 베이스 전류의 소폭 증가가 컬렉터 전류의 큰 증가로 이어지는 특성을 반영합니다. 그러나 $V_{BE}$가 0.66V를 초과하면 $\beta$는 139에서 124로 점차 감소하였습니다. 이러한 현상은 $V_{BE}$가 임계값을 넘어서면서 베이스 전류의 증가폭에 비해 컬렉터 전류의 증가폭이 상대적으로 둔화되기 때문으로 해석됩니다. 회귀분석에서 결정계수 $R^2 = 0.97$로 나타났으며, 이는 $V_{BE}$와 $\beta$ 사이의 함수적 관계가 매우 강하게 성립함을 의미합니다.
5.2. 이론적 배경과의 연결 및 기존 연구와의 비교
이론적으로 트랜지스터의 활성 영역에서는 $V_{BE}$가 임계값(약 0.6~0.7V) 이상일 때 증폭 작용이 극대화된다고 알려져 있습니다. 본 실험에서 최대 $\beta$가 $V_{BE} = 0.66$V에서 관찰된 것은 이러한 이론적 예측과 일치합니다. 기존 문헌에서도 실리콘 BJT의 최적 바이어스 전압이 0.65~0.68V 구간임을 보고하고 있으며, 본 연구의 수치 결과가 이를 정량적으로 뒷받침합니다. 또한, $\beta$가 $V_{BE}$ 증가에 따라 감소하는 구간이 존재한다는 점은 실제 회로 설계 시 과도한 바이어스 전압 인가가 오히려 증폭 효율을 저하시킬 수 있음을 시사합니다.
5.3. 방법론적 성찰과 한계 분석
본 연구는 NPN형 BJT 단일 소자를 대상으로, 온도·공급 전압·소자 편차 등 외부 변수를 최대한 통제한 상태에서 실험을 진행하였습니다. 반복 측정과 평균값 산출, 표준편차 분석을 통해 데이터의 신뢰성을 확보하였습니다. 그러나 실제 회로 환경에서는 온도 변화, 소자별 제조 편차, 전원 전압의 미세한 변동 등 다양한 요인이 $\beta$에 영향을 미칩니다. 또한, 본 실험은 단일 소자와 표준 회로 조건에 한정되어 있어, 다양한 트랜지스터 모델이나 회로 구조에 대한 일반화에는 한계가 있습니다. 향후 연구에서는 온도 변화, 다양한 소자, 실제 응용 회로 등 외적 변수를 체계적으로 분석할 필요가 있습니다.
5.4. 학문적 함의와 실용적 확장
본 연구는 바이어스 전압($V_{BE}$)과 전류 증폭률($\beta$) 간의 정량적 상관관계를 실험적으로 규명함으로써, 회로 설계 시 최적 바이어스 조건(본 실험에서는 $V_{BE} \approx 0.66$V)을 명확히 제시하였습니다. 이는 오디오 증폭기, 센서 증폭기 등 다양한 전자회로 설계에서 증폭 효율 극대화와 안정적 동작을 위한 실질적 기준으로 활용될 수 있습니다. 또한, 본 연구 결과는 고등학교 물리학2 교과 과정에서 배운 이론이 실제 회로 설계에 어떻게 적용되는지 구체적으로 보여주며, 과학적 탐구와 실용적 설계의 연결고리를 제공한다고 할 수 있습니다. 향후에는 온도 변화, 전원 전압 변동 등 실제 환경 변수가 $\beta$-$V_{BE}$ 관계에 미치는 영향 분석, 다양한 트랜지스터 모델과 회로 구조에 따른 최적 바이어스 조건 비교, $\beta$의 시간적 안정성 및 장기 신뢰성 평가 등 구체적 연구가 필요합니다. 이러한 후속 연구를 통해, 트랜지스터 증폭 회로의 효율적 설계와 신뢰성 확보에 기여할 수 있을 것으로 기대됩니다.
6. 참고 문헌
1. Halliday, D., Resnick, R., & Walker, J. (2013). Fundamentals of Physics (10th ed.). Wiley.
2. Floyd, T. L. (2017). Electronic Devices (10th ed.). Pearson.
3. 트랜지스터 회로 실험 결과 보고서 (충북대학교). http://ael.chungbuk.ac.kr/lectures/undergraduate/%EC%A0%95%EB%B3%B4%ED%86%B5%EC%8B%A0%EC%8B%A4%ED%97%98/2018-2/04-bjt-amp/5_07.pdf
4. 트랜지스터의 기본동작과 응용회로 (RESEAT). https://www.reseat.or.kr/portal/cmmn/file/fileDown.do?menuNo=200019&atchFileId=db9f61133d0c4023844b21da13139585&fileSn=1&bbsId=
5. Transistor Amplifier - an overview. ScienceDirect. https://www.sciencedirect.com/topics/physics-and-astronomy/transistor-amplifier
