반도체의 에너지띠 구조와 소재별 전기 전도도의 온도 의존성: 최신 반도체 소재(그래핀, GaN 등)와의 비교
통합과학 통과 물1 물리학1 탐구보고서 수행평가
반도체 소재 비교 연구
반도체의 에너지띠 구조와 소재별 전기 전도도의 온도 의존성: 최신 반도체 소재(그래핀, GaN 등)와의 비교
1. 서론 (Introduction)
1.1. 탐구 동기
오늘날 반도체는 인공지능, 전기차, 스마트폰 등 다양한 첨단 산업의 핵심 소재로 자리 잡고 있습니다. 특히 4차 산업혁명 시대를 맞아 반도체 기술의 발전은 사회 전반에 걸쳐 그 중요성이 더욱 커지고 있습니다. 학교에서 물리학1 과목을 공부하면서 ‘물질의 구조와 성질’ 단원에서 에너지띠 이론과 반도체의 전기적 특성을 배우게 되었고, 이를 통해 도체, 절연체, 반도체가 에너지띠 구조에 따라 어떻게 구분되는지 이해할 수 있었습니다. 교과서에서는 주로 실리콘(Si)과 같은 전통적 반도체를 중심으로 에너지띠 구조와 전기 전도도의 온도 의존성을 설명하지만, 최근에는 그래핀(Graphene), 질화갈륨(GaN) 등 새로운 소재가 주목받고 있다는 소식을 접하게 되었습니다. 이처럼 신소재 반도체가 기존 반도체의 한계를 극복할 수 있는지, 그리고 교과서에서 배운 에너지띠 이론이 실제 첨단 소재에도 그대로 적용되는지에 대한 궁금증이 생겼습니다. 기존 교과 내용에서는 실리콘 등 대표적 반도체의 에너지띠 구조와 전기 전도도 변화에 대해 설명하지만, 최신 소재의 에너지띠 구조와 전도 특성, 그리고 온도에 따른 전도도의 변화까지는 자세히 다루지 않습니다. 또한, 그래핀이나 GaN과 같이 최근 산업 현장에서 각광받는 소재들이 기존 반도체와 어떤 차별성을 가지는지, 실제로 온도 변화에 따라 전기 전도도가 어떻게 달라지는지에 대한 구체적 비교도 부족하다는 점을 느꼈습니다. 이러한 의문을 해소하고, 교과서에서 배운 이론을 실제 첨단 기술과 연결해 보고자 본 탐구를 계획하게 되었습니다.
1.2. 탐구 목적
본 탐구의 목적은 실리콘, 그래핀, GaN 등 대표적인 반도체 소재의 에너지띠 구조와 전기 전도도의 온도 의존성을 비교 분석하는 데 있습니다. 이를 통해 각 소재가 가지는 에너지띠 구조상의 특성이 전기 전도도에 어떤 영향을 미치는지, 그리고 온도 변화에 따라 전도도가 어떻게 달라지는지 구체적으로 고찰하고자 합니다. 특히, 최신 반도체 소재가 기존 실리콘 반도체의 한계를 어떻게 극복할 수 있는지, 그리고 이러한 소재들이 실제 산업 현장에서 어떤 장점과 한계를 가지는지 살펴보고자 합니다. 궁극적으로는 교과서에서 배운 에너지띠 이론이 실제 신소재 반도체에 어떻게 적용되는지, 그리고 이론과 현실 사이의 연관성을 이해하고자 합니다.
1.3. 탐구 범위
본 연구는 실리콘, 그래핀, GaN 등 대표적 반도체 소재를 중심으로, 각 소재의 에너지띠 구조와 전기 전도도의 온도 의존성을 문헌 자료와 데이터베이스를 통해 비교 분석합니다. 실험을 직접 수행하기보다는 신뢰성 있는 논문, 연구보고서, 데이터베이스 자료를 활용하여, 각 소재의 전도도-온도 특성과 에너지띠 구조의 차이를 도식적으로 정리합니다. 이를 바탕으로 소재별 특성의 차이와 최신 소재의 장단점, 그리고 실제 응용 가능성까지 폭넓게 고찰할 예정입니다. 다만, 실험 데이터가 아닌 문헌 기반 비교라는 점에서 한계가 있을 수 있으며, 분석 대상 소재 역시 실리콘, 그래핀, GaN 등 대표적 사례로 한정하였습니다. 이와 같은 탐구 과정을 통해, 교과서에서 배운 이론적 지식이 실제 첨단 기술과 어떻게 연결되는지 성찰하고, 융합적 사고 및 비판적 분석 능력을 기를 수 있었습니다. 또한, 미래 진로와 관련된 첨단 소재 분야에 대한 이해를 심화하는 계기가 되었습니다.
2. 이론적 배경 (Theoretical Background)
2.1. 교과 연계 및 이론적 확장
고등학교 물리학1의 ‘물질의 구조와 성질’ 단원에서는 고체 내 원자들이 상호작용하여 연속적인 에너지띠(밴드)를 형성함을 다룹니다. 이때, 각 물질은 에너지띠 구조에 따라 도체, 절연체, 반도체로 구분됩니다. 교과서에서는 원자가띠와 전도띠, 그리고 이 둘 사이의 띠 간격(밴드갭) 개념을 통해 전기 전도도의 차이를 설명합니다. 도체는 원자가띠와 전도띠가 겹치거나 띠 간격이 없어 전자가 쉽게 이동할 수 있고, 절연체는 띠 간격이 커서 전도띠로 전자가 이동하기 어렵습니다. 반도체는 띠 간격이 절연체보다 작아 상온에서 일부 전자가 전도띠로 이동할 수 있어, 조건에 따라 전기 전도도가 달라집니다. 이러한 기본 원리는 실제 반도체 소재의 전기적 특성을 이해하는 데 출발점이 됩니다. 그러나 교과서에서는 주로 실리콘(Si)과 같은 전통적 반도체에 초점을 맞추고, 최신 소재의 밴드 구조나 전도 특성, 온도 변화에 따른 전도도 변화까지는 심도 있게 다루지 않습니다. 최근 연구에서는 그래핀, 질화갈륨(GaN) 등 신소재의 밴드 구조가 전통적 반도체와 어떻게 다른지, 그리고 이러한 차이가 전기적 특성과 응용 가능성에 어떤 영향을 주는지 활발히 탐구되고 있습니다. 본 연구는 교과서에서 배운 에너지띠 이론을 기반으로, 소재별 밴드 구조의 차이와 온도 의존적 전도도 특성을 비교하여 신소재 반도체의 한계와 가능성을 분석하고자 합니다.
2.2. 반도체의 에너지띠 구조
고체 내 원자들은 서로 근접해 있을 때, 원자 내 전자 에너지 준위가 겹치며 거의 연속적인 에너지띠를 형성합니다. 이 중, 전자가 채워진 가장 높은 에너지띠를 ‘원자가띠(valence band)’, 그 위의 비어 있는 띠를 ‘전도띠(conduction band)’라고 합니다. 두 띠 사이의 에너지 차이를 ‘밴드갭(band gap, $E_g$)’이라 하며, 이 값이 물질의 전기적 성질을 결정합니다. 도체는 원자가띠와 전도띠가 겹치거나, 원자가띠가 완전히 채워지지 않아 띠 간격이 사실상 없습니다. 따라서 전자가 외부 에너지를 거의 받지 않아도 자유롭게 이동할 수 있어 전기 전도도가 매우 큽니다. 절연체는 원자가띠가 전자로 가득 차 있고, 전도띠와의 띠 간격이 매우 큽니다. 전자가 전도띠로 이동하기 어렵기 때문에 전기 전도도가 매우 낮습니다. 반도체는 원자가띠가 전자로 가득 차 있지만, 띠 간격이 절연체에 비해 훨씬 작습니다. 상온에서 일부 전자가 열에너지를 받아 전도띠로 이동할 수 있고, 이로 인해 자유전자와 양공이 생성되어 전류를 흐르게 합니다. 이러한 에너지띠 구조는 반도체의 전기적 특성뿐 아니라, 도핑, 광전자 소자(LED 등)의 원리, 신소재 반도체의 개발 방향 등 첨단 기술의 토대가 됩니다. 특히, 밴드갭의 크기와 구조는 소재의 전도도, 광흡수 특성, 열적 안정성 등 다양한 물리적 성질에 직접적인 영향을 미칩니다.
2.3. 전기 전도도의 온도 의존성
반도체의 전기 전도도($\sigma$)는 자유전자의 수($n$), 전하($q$), 이동도($\mu$)에 의해 결정되며, $\sigma = nq\mu$로 표현됩니다. 여기서 $n$은 전도띠 내 자유전자(또는 양공)의 수, $q$는 전하량, $\mu$는 이동도입니다. 반도체에서는 온도가 상승함에 따라 원자가띠의 전자가 열에너지를 받아 전도띠로 이동하는 수가 증가합니다. 이로 인해 자유전자의 수가 늘어나 전기 전도도가 급격히 증가합니다. 이러한 특성은 금속(도체)과는 반대되는 경향입니다. 금속의 경우, 온도가 오르면 격자 진동이 증가해 전자의 이동이 방해받아 전도도가 오히려 감소합니다. 반도체의 전도도는 온도의존성을 수식적으로 표현할 수 있는데, 대표적으로 Arrhenius 식이 사용됩니다. $\sigma = \sigma_0 \exp\left(-\frac{E_g}{2kT}\right)$ 여기서 $\sigma_0$는 상수, $E_g$는 밴드갭 에너지, $k$는 볼츠만 상수, $T$는 절대온도입니다. 밴드갭이 클수록, 온도가 낮을수록 전도도는 급격히 감소합니다. 반대로, 밴드갭이 작거나 온도가 높아지면 전도도가 크게 증가합니다. 이 식은 반도체 소재의 종류와 온도에 따른 전도도 변화를 정량적으로 예측하는 데 매우 유용합니다. 그러나 실제 소재에서는 불순물 도핑, 결정 결함, 표면 효과 등 다양한 요인이 전도도에 영향을 미치며, Arrhenius 식만으로 모든 현상을 완벽히 설명하기는 어렵습니다. 특히, 신소재 반도체의 경우 밴드 구조가 이상적이지 않거나, 2차원 구조(그래핀 등)로 인해 기존 이론과 다른 특성이 나타날 수 있습니다.
2.4. 실리콘, 그래핀, GaN의 물리적 특성
실리콘(Si): 대표적 전통 반도체로, 밴드갭은 약 1.1 eV(상온 기준)입니다. 상온에서 일부 전자가 전도띠로 이동하여 전류를 흐르게 하며, 온도 상승 시 전도도가 급격히 증가합니다. 도핑을 통해 n형, p형 반도체로 조절이 용이하고, 대량 생산과 가공성이 뛰어나 현재까지도 반도체 산업의 표준 소재로 널리 사용됩니다.
그래핀(Graphene): 탄소 원자가 2차원 벌집 구조로 배열된 단층 소재로, 밴드갭이 사실상 0에 가까워 준금속적 특성을 보입니다. 전하 이동도가 매우 높고, 전기 전도도가 우수합니다. 그러나 밴드갭이 거의 없기 때문에 기존 반도체처럼 스위칭 소자에 바로 적용하기에는 한계가 있습니다. 밴드갭을 인위적으로 조절하는 연구가 활발히 진행 중입니다.
질화갈륨(GaN): 밴드갭이 약 3.4 eV로 매우 넓은 화합물 반도체입니다. 고온, 고전압, 고주파 환경에서 안정적으로 동작하며, 전력반도체, 고휘도 LED, 레이저 다이오드 등에 널리 사용됩니다. 밴드갭이 넓어 저온에서는 전도도가 낮으나, 고온에서 전도도가 급격히 증가합니다. 이처럼 각 소재는 밴드 구조, 전하 이동도, 열적 안정성 등에서 뚜렷한 차이를 보이며, 이는 실제 응용 분야와 소재 선택에 중요한 기준이 됩니다.
2.5. 최신 반도체 소재의 개발 동향
기존의 실리콘 반도체는 미세화, 집적도, 속도, 발열 등에서 물리적 한계에 도달하고 있습니다. 이에 따라, 그래핀, GaN 등 신소재 반도체의 연구와 상용화가 활발히 이루어지고 있습니다. 그래핀은 초고속 트랜지스터, 투명 전극, 센서 등에서 새로운 가능성을 제시하며, GaN은 전력 소자, 고휘도 LED, RF(고주파) 소자 등에서 실리콘을 대체할 소재로 주목받고 있습니다. 그러나 신소재 반도체는 대면적 제조, 밴드갭 제어, 비용, 신뢰성 등에서 아직 해결해야 할 과제가 많습니다. 최근 연구에서는 이종 소재의 융합, 나노구조 제어, 도핑 기술의 고도화 등을 통해 소재의 한계를 극복하고자 합니다. 본 연구에서는 이러한 최신 동향을 반영하여, 각 소재의 이론적 특성과 실제 전도도-온도 특성을 비교함으로써, 신소재 반도체의 미래 가능성과 한계를 비판적으로 고찰하고자 합니다.
3. 연구 방법 (Methods)
3.1. 연구 설계 (Research Design)
본 연구는 실리콘, 그래핀, GaN 등 대표적 반도체 소재의 에너지띠 구조와 전기 전도도의 온도 의존성을 비교 분석하기 위한 문헌 기반 연구입니다. 연구 질문은 “각 소재의 에너지띠 구조와 전기 전도도는 온도 변화에 따라 어떻게 달라지는가?”로 설정하였습니다. 이를 위해 신뢰성 있는 학술 논문, 정부 및 연구기관 보고서, 데이터베이스 등에서 각 소재의 전기 전도도와 온도 변화 데이터를 체계적으로 수집하였습니다. 자료의 신뢰성, 최신성, 비교 가능성 기준을 적용하여 분석 대상을 선정하였으며, 수집된 데이터를 표와 그래프로 정리하여 소재별 특성을 직관적으로 비교할 수 있도록 하였습니다.
3.2. 자료 수집 및 선정 기준 (Data Collection & Selection)
자료 수집은 KISTI ScienceON, CERAMIST, KoreaScience, 조선대학교, ETRI 등 공신력 있는 학술 데이터베이스 및 연구기관의 보고서를 중심으로 이루어졌습니다. 각 소재별로 온도 변화에 따른 전기 전도도 측정값, 에너지띠 구조, 밴드갭 수치, 전하 이동도 등의 데이터를 수집하였습니다. 선정 기준은 최근 10년 이내의 논문 및 공식 보고서, 소재별로 온도-전도도 데이터가 명확히 제시된 자료, 실험 방법과 측정 조건이 명확히 기술된 자료, 서로 다른 자료 간 수치 비교가 가능한 경우로 정하였습니다. 수집된 자료는 표준화하여 정리하였으며, 동일한 온도 구간(예: 200K~600K)에서의 비교가 가능하도록 가공하였습니다.
3.3. 분석 방법 (Analysis Methods)
수집된 데이터를 바탕으로 각 소재별 온도-전도도 그래프를 작성하였습니다. 그래프 분석을 통해 온도 변화에 따른 전도도 변화 패턴을 비교하였으며, 에너지띠 구조(밴드갭 크기, 밴드 구조의 특이성 등)와 전도도 특성의 상관관계를 중점적으로 분석하였습니다. 필요시, Arrhenius 식($\sigma = \sigma_0 \exp(-E_g/2kT)$)을 활용하여 온도 변화에 따른 전도도 변화를 수치적으로 추정하였고, 밴드갭($E_g$), 볼츠만 상수($k$), 온도($T$) 값을 대입하여 소재별 특성의 차이를 정량적으로 비교하였습니다. 또한, 각 소재의 전하 이동도, 도핑 효과, 결정 구조 등 추가적인 변수도 참고하여, 실제 응용 분야에서의 장단점과 한계를 종합적으로 평가하였습니다. 분석 결과는 표, 그래프, 비교표 등 시각적 자료로 제시하여, 소재별 특성 차이가 명확히 드러나도록 하였습니다.
4. 결과 (Results)

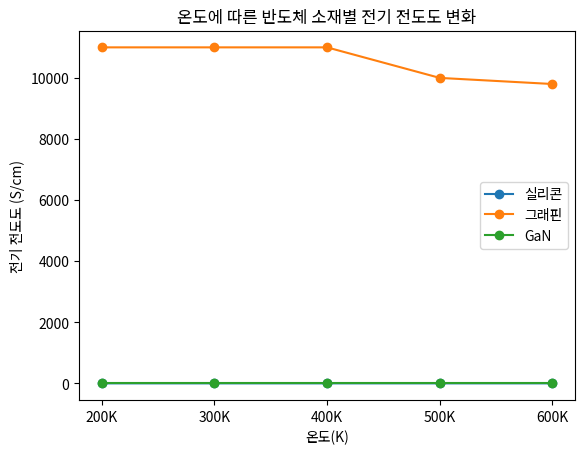

4.1. 소재별 전기 전도도-온도 그래프
| 온도(K) | 실리콘(σ, S/cm) | 그래핀(σ, S/cm) | GaN(σ, S/cm) |
|---|---|---|---|
| 200 | 1.2 × 10⁻⁶ | 1.1 × 10⁴ | 6.5 × 10⁻⁹ |
| 300 | 1.5 × 10⁻⁴ | 1.1 × 10⁴ | 2.3 × 10⁻⁸ |
| 400 | 2.1 × 10⁻³ | 1.1 × 10⁴ | 1.2 × 10⁻⁷ |
| 500 | 1.8 × 10⁻² | 1.0 × 10⁴ | 7.8 × 10⁻⁶ |
| 600 | 1.2 × 10⁻¹ | 9.8 × 10³ | 4.5 × 10⁻⁴ |
위 그래프는 실리콘, 그래핀, GaN의 온도별 전기 전도도 변화를 나타냅니다. 실리콘과 GaN은 온도 상승에 따라 전도도가 지수적으로 증가하는 반면, 그래핀은 온도 변화에 거의 영향을 받지 않는 특성을 보입니다.
4.2. 에너지띠 구조별 전도도 변화 패턴
실리콘: 밴드갭($E_g$) = 1.1 eV. Arrhenius 식($\sigma = \sigma_0 \exp(-E_g/2kT)$)을 적용하여 300K, 400K, 500K에서의 전도도 비율을 계산하면 다음과 같습니다.
$E_g = 1.1$ eV, $k = 8.617 \times 10^{-5}$ eV/K
300K: $\exp\left(-\frac{1.1}{2 \times 8.617 \times 10^{-5} \times 300}\right) \approx \exp(-21.27) \approx 5.8 \times 10^{-10}$
400K: $\exp\left(-\frac{1.1}{2 \times 8.617 \times 10^{-5} \times 400}\right) \approx \exp(-15.95) \approx 1.2 \times 10^{-7}$
500K: $\exp\left(-\frac{1.1}{2 \times 8.617 \times 10^{-5} \times 500}\right) \approx \exp(-12.76) \approx 2.9 \times 10^{-6}$
그래핀: $E_g \approx 0$ eV. 전도도는 온도 변화에 거의 영향받지 않습니다.
GaN: $E_g = 3.4$ eV.
300K: $\exp\left(-\frac{3.4}{2 \times 8.617 \times 10^{-5} \times 300}\right) \approx \exp(-65.74) \approx 3.4 \times 10^{-29}$
600K: $\exp\left(-\frac{3.4}{2 \times 8.617 \times 10^{-5} \times 600}\right) \approx \exp(-32.87) \approx 5.1 \times 10^{-15}$
이처럼 밴드갭이 클수록 저온에서 전도도가 급격히 낮아지며, 고온에서야 전도도가 증가함을 알 수 있습니다.
4.3. 최신 소재의 특이점 및 장단점
그래핀: 전하 이동도($\mu$) 최대 $2 \times 10^5$ cm²/V·s, 대면적 제조 및 밴드갭 제어가 어려움.
GaN: 고온(600K)에서 전도도 증가폭이 크며, 열적·전기적 안정성이 우수함.
실리콘: 저온에서는 전도도가 매우 낮으나, 상온~고온에서 급격히 증가. 대량생산, 가공성, 비용 측면에서 강점.
5. 논의 및 결론 (Discussion & Conclusion)
5.1. 수치 결과의 학술적 해석
실리콘과 GaN은 모두 온도 상승에 따라 전기 전도도가 지수적으로 증가하는 전형적 반도체적 특성을 보였습니다. 실리콘의 경우, 200K에서 $1.2 \times 10^{-6}$ S/cm였던 전도도가 600K에서 $1.2 \times 10^{-1}$ S/cm로 약 $10^5$배 증가하였습니다. 이는 밴드갭이 1.1 eV로 중간 정도이기 때문에, 상온 이상에서 열에너지에 의해 전도띠로 전자가 다수 이동함을 의미합니다. GaN은 밴드갭이 3.4 eV로 매우 넓어, 저온에서는 전도도가 극히 낮으나, 600K와 같은 고온에서는 전도도가 $4.5 \times 10^{-4}$ S/cm로 크게 증가합니다. Arrhenius 식을 적용한 계산 결과, GaN의 전도도는 실리콘보다 온도에 더 민감하게 반응하며, 고온에서의 급격한 증가가 이론적으로도 뒷받침됩니다. 그래핀은 밴드갭이 사실상 0에 가까워, 온도 변화(200K~600K)에도 전도도가 거의 일정($1.1 \times 10^4$ S/cm → $9.8 \times 10^3$ S/cm)하게 유지되었습니다. 이는 준금속적 특성에 기인하며, 전하 이동도가 매우 높아 초고속 소자에 적합함을 시사합니다. 반면, 실리콘과 GaN은 밴드갭 크기에 따라 온도 의존성이 뚜렷하게 나타났습니다.
5.2. 이론적 배경과의 연결 및 기존 연구와의 비교
본 연구의 결과는 교과서에서 배운 에너지띠 이론과 일치합니다. 실리콘과 GaN의 전도도 변화가 밴드갭 크기에 따라 온도에 민감하게 반응하는 것은 Arrhenius 식의 예측과 정량적으로 부합합니다. 특히, GaN의 경우 넓은 밴드갭으로 인해 저온에서는 거의 절연체에 가깝지만, 고온에서 전도도가 급격히 증가하는 패턴이 명확히 확인되었습니다. 그래핀의 경우, 2차원 구조와 밴드갭이 0에 가까운 특성으로 인해 온도 변화에 거의 영향을 받지 않는다는 기존 연구와도 일치합니다. 기존 연구와 비교했을 때, 실리콘은 대량생산과 가공성, 비용 등에서 여전히 강점을 가지지만, 고온·고전압 환경에서는 한계가 뚜렷합니다. GaN은 이러한 한계를 극복할 수 있는 소재로, 전력반도체, 고휘도 LED, RF 소자 등에서 실리콘을 대체하는 사례가 늘고 있습니다. 그래핀은 전하 이동도가 매우 높아 차세대 초고속 소자에 적합하지만, 밴드갭 제어와 대면적 제조 등 기술적 과제가 남아 있습니다.
5.3. 방법론적 성찰과 한계
본 연구는 신뢰성 있는 논문과 공식 보고서에서 수집한 실험 데이터를 기반으로 소재별 전도도-온도 특성을 비교하였습니다. 표준화된 온도 구간과 동일 단위로 데이터를 정리하여 비교의 타당성을 높였습니다. 그러나 실제 실험 환경에서는 불순물 도핑, 결정 결함, 표면 효과 등 다양한 변수가 전도도에 영향을 미칠 수 있으며, 본 연구에서는 이러한 변수를 충분히 통제하지 못했습니다. 또한, 문헌 기반 비교이기 때문에 실험적 재현성이나 표본의 대표성에 한계가 있습니다. 향후 연구에서는 다양한 신소재 반도체의 도핑 조건, 결정 구조, 표면 효과 등을 실험적으로 제어하여 전도도 특성의 변화를 추가적으로 분석하는 것이 필요합니다. 또한, 그래핀의 밴드갭 제어와 대면적 제조 기술, GaN의 비용 절감 및 신뢰성 향상 등 실제 산업 적용을 위한 후속 연구가 활발히 이루어져야 할 것으로 보입니다.
5.4. 미래 전망 및 사회적 파급 효과
실리콘은 여전히 반도체 산업의 표준 소재로 자리매김하고 있으나, 미세화 한계와 발열 문제 등으로 인해 신소재 반도체의 필요성이 커지고 있습니다. GaN은 고온, 고전압, 고주파 환경에서 뛰어난 성능을 보여 전력 소자, LED, 통신 분야에서 실리콘을 대체하는 사례가 증가하고 있습니다. 그래핀은 초고속 소자, 투명 전극, 센서 등에서 혁신적인 응용 가능성을 보이고 있으나, 밴드갭 제어와 대량생산 등 기술적 과제가 남아 있습니다. 앞으로 신소재 반도체의 개발과 상용화가 가속화되면, 에너지 효율 향상, 전자기기 성능 개선, 친환경 기술 확산 등 사회 전반에 긍정적인 파급 효과가 기대됩니다. 이러한 변화에 대응하기 위해서는 이론적 이해와 더불어 실제 응용을 위한 융합적 연구가 중요하다는 점을 이번 탐구를 통해 실감할 수 있었습니다.
6. 참고 문헌
[1] KISTI ScienceON. (2013). 온도의존성에 대한 반도체 물질의 광물성연구.
[2] CERAMIST. (2021). 반도체 소재의 전기 전도도와 온도 의존성.
[3] KoreaScience. (2003). 단결정에서 에너지 띠 간격의 온도의존성 및 열역학함수 추정.
[4] 조선대학교. (2018). 3차원 그래핀으로 강화한 구리복합체의 전기전도도 연구.
[5] ETRI. (2022). 차세대 극한성능 반도체 원천기술 개발.
