아날로그-디지털 변환에서 양자화 오차의 미적분적 분석: 비트 수 변화와 신호 재현 정확도에 대한 영향

1. 서론 (Introduction)

1.1. 탐구 동기

현대 사회에서 디지털 기술은 정보의 측정, 저장, 전달, 분석에 필수적인 역할을 하고 있습니다. 자연에서 발생하는 온도, 빛, 소리와 같은 신호들은 본질적으로 연속적인 아날로그 형태로 존재하지만, 컴퓨터나 스마트 기기, 의료 장비 등에서 이를 활용하려면 반드시 디지털 신호로 변환해야 합니다. 학교 과학 수업에서 센서를 이용해 온도나 빛의 세기를 측정하고, 그 데이터를 그래프로 분석하는 활동을 하면서 아날로그 신호가 디지털 정보로 바뀌는 과정에 흥미를 느끼게 되었습니다. 특히 디지털카메라, 음성인식, 의료 영상 등 실생활과 진로에 밀접한 분야에서 아날로그-디지털 변환(ADC)이 핵심 역할을 한다는 점이 인상적이었습니다. 교과서에서는 아날로그 신호가 센서를 거쳐 전기 신호로 바뀌고, 다시 디지털 데이터로 변환된다고 설명하지만, 실제로 이 변환 과정에서 신호가 얼마나 정확하게 재현되는지, 즉 정보의 손실이나 오차가 어떻게 발생하는지에 대한 구체적인 설명은 부족했습니다. 아날로그 신호를 디지털로 바꾸는 과정에서 필연적으로 발생하는 '양자화 오차'라는 개념을 알게 되었고, 이 오차가 신호의 품질에 어떤 영향을 미치는지 궁금해졌습니다. 예를 들어, 디지털카메라의 화질, 의료 장비의 신호 정확도, 음성 데이터의 명료도 등은 모두 이 오차와 밀접하게 연관되어 있습니다. 하지만 교과서에서는 양자화 오차가 무엇인지, 그리고 비트 수(즉, 디지털 데이터의 정밀도)가 달라질 때 이 오차가 어떻게 변하는지에 대한 수학적 분석은 찾아볼 수 없었습니다. 이러한 공백을 직접 탐구해보고 싶다는 동기가 생겼습니다.

1.2. 탐구 목적

본 탐구의 목적은 아날로그-디지털 변환 과정에서 발생하는 양자화 오차가 비트 수 변화에 따라 어떻게 달라지는지, 그리고 이 변화가 신호 재현의 정확도에 어떤 영향을 주는지를 미적분적 방법을 활용하여 수학적으로 분석하는 데 있습니다. 구체적으로, 비트 수를 조정할 때 양자화 오차의 평균 제곱값(Mean Squared Error, MSE)이 어떻게 변화하는지 그 수학적 관계를 공식적으로 유도하고, 미분을 통해 오차의 감소율을 정량적으로 해석하고자 합니다. 이를 통해 신호 처리, 정보통신, 의료 영상 등 다양한 분야에서 신호의 품질을 결정하는 핵심 요소인 양자화 오차의 본질을 깊이 이해하고, 실제 응용에서 비트 수 선택이 갖는 의미를 명확히 하고자 합니다. 이 과정은 단순한 공식 암기가 아니라, 교과에서 배운 수학적 사고력과 과학적 탐구력을 융합하여 실생활 문제에 적용하는 창의적 학습의 기회가 될 것입니다.

1.3. 탐구 범위

이 연구에서는 현실의 복잡한 조건을 단순화하여, 이상적인 균등 양자화기를 가정합니다. 입력 신호는 대표적으로 많이 사용되는 정현파 신호 또는 임의의 연속 신호로 제한하며, 실제 하드웨어의 잡음, 비균등 양자화, 신호의 통계적 특성 등은 고려하지 않습니다. 또한, 아날로그-디지털 변환의 세부 단계 중 양자화 과정에 집중하며, 표본화와 부호화는 기본적인 전제로만 다룹니다. 이러한 제한을 통해 양자화 오차와 비트 수의 수학적 관계에 집중하여 명확한 탐구 결과를 도출하고자 합니다.

이러한 탐구는 교과에서 배운 과학적 측정과 디지털 정보 변환의 원리를 바탕으로, 수학적 모델링과 미적분을 융합하여 신호 처리의 본질적 문제를 심도 있게 분석하는 과정입니다. 앞으로의 보고서에서는 이론적 배경, 수학적 모델링, 시뮬레이션 결과, 그리고 실제적 함의까지 단계적으로 다루어, 학습자로서의 탐구 역량과 융합적 사고력을 최대한 발휘해보고자 합니다.

2. 이론적 배경 (Theoretical Background)

2.1. 교과 연계 및 이론적 확장

고등학교 과학 교과의 ‘과학의 기초’ 단원에서는 자연 현상을 측정하여 디지털 정보로 변환하는 과정을 다룹니다. 온도나 빛의 세기와 같은 연속적인 아날로그 신호는 센서를 통해 전기 신호로 변환되고, 다시 디지털 데이터로 바뀌어 분석·활용됩니다. 이 과정에서 아날로그 신호를 디지털로 바꾸는 기술은 정보통신, 의료, 산업 등 현대 문명을 지탱하는 핵심 기반이 됩니다. 교과서는 센서가 아날로그 신호를 측정하여 디지털 데이터로 변환한다고 설명하지만, 실제 변환 과정에서 발생하는 정보 손실, 즉 ‘양자화 오차’에 대한 심화된 분석은 다루지 않습니다. 본 연구는 아날로그-디지털 변환(ADC) 과정에서 양자화 오차가 어떻게 발생하며, 비트 수 변화가 신호 재현의 정확도에 어떤 영향을 미치는지 수학적으로 분석하고자 합니다. 특히, 교과에서 배운 ‘지수함수와 로그함수’의 개념을 활용하여, 비트 수와 양자화 오차의 관계를 공식화하고, 미적분적 방법으로 오차의 감소율을 정량적으로 해석합니다. 이 과정은 실제 신호 처리 시스템에서의 응용 가능성을 탐구하는 데 의의가 있습니다.

2.2. 아날로그-디지털 변환(ADC) 개념

아날로그-디지털 변환(ADC, Analog-to-Digital Conversion)은 연속적인 자연 신호(아날로그 신호)를 이산적인 디지털 신호로 변환하는 과정입니다. 이 변환은 표본화(Sampling), 양자화(Quantization), 부호화(Coding) 세 단계로 이루어집니다. 표본화는 연속 신호를 일정 시간 간격으로 측정하여 이산적인 표본 값의 나열로 만드는 과정이며, 양자화는 각 표본 값을 유한한 개수의 레벨로 근사화합니다. 마지막으로, 부호화는 양자화된 값을 이진수 등 디지털 코드로 변환하여 저장하거나 전송할 수 있게 합니다. 이러한 변환 과정은 디지털카메라의 영상 정보 기록, 센서 데이터의 컴퓨터 저장, 의료 신호의 분석 등 다양한 분야에서 필수적으로 이용됩니다. 그러나 실제 변환 과정에서는 아날로그 신호의 연속성이 완벽하게 보존되지 못하고, 근사화 과정에서 필연적으로 정보 손실이 발생합니다. 이 중 양자화 단계에서 발생하는 오차가 신호의 품질을 결정하는 핵심 요인으로 작용합니다.

2.3. 양자화(Quantization)와 양자화 오차의 정의

양자화란 연속적인 값을 갖는 표본 데이터를 유한한 개수의 구간(양자화 레벨) 중 가장 가까운 값으로 근사하는 과정입니다. 예를 들어, 0~1 범위의 신호를 4개의 레벨로 양자화하면, 0~0.25, 0.25~0.5, 0.5~0.75, 0.75~1.0의 네 구간 중 하나로 각 표본이 할당됩니다. 이때 실제 표본 값과 양자화된 값의 차이를 ‘양자화 오차(quantization error)’라고 합니다. 양자화 오차는 신호의 재현 정확도에 직접적인 영향을 미치며, 오차가 클수록 디지털 신호가 원래 아날로그 신호와 달라집니다. 교과서에서는 센서가 아날로그 신호를 측정해 디지털 데이터로 변환한다고만 제시하지만, 실제로는 이 양자화 오차가 영상의 화질, 음성의 명료도, 의료 신호의 정확도 등 실질적인 품질 저하의 주된 원인임이 여러 연구에서 보고되고 있습니다. 양자화 오차의 크기는 양자화 레벨의 수, 즉 비트 수에 따라 결정됩니다. 레벨이 많아질수록(비트 수 증가) 각 구간이 좁아지고, 오차가 줄어듭니다. 하지만 비트 수를 무한히 늘릴 수는 없으므로, 적절한 비트 수 선택이 신호 처리 시스템 설계의 핵심 쟁점이 됩니다.

2.4. 비트 수와 분해능의 관계

비트 수(N)는 양자화기의 정밀도를 결정하는 핵심 변수입니다. N비트 양자화기는 $2^N$개의 양자화 레벨을 갖습니다. 예를 들어, 8비트 ADC는 256개의 레벨, 12비트 ADC는 4096개의 레벨을 제공합니다. 분해능(resolution)은 입력 신호의 전체 범위를 양자화 레벨 수로 나눈 값, 즉 한 레벨이 담당하는 신호 구간의 크기(양자화 간격, $\Delta$)를 의미합니다.

$\Delta = \frac{V_{max} - V_{min}}{2^N}$

여기서 $V_{max}$, $V_{min}$은 입력 신호의 최대·최소값입니다. 비트 수가 증가하면 $\Delta$가 작아지고, 더 미세한 신호 변화를 구분할 수 있게 됩니다. 이는 교과서의 ‘지수함수’ 단원에서 $2^N$과 같은 지수적 증가가 실제 정보 단위(비트)의 세분화와 연결됨을 보여주는 사례이기도 합니다. 하지만 분해능이 높아질수록 저장 공간과 처리 속도가 더 많이 요구되며, 실제 시스템에서는 경제적·물리적 한계가 존재합니다. 따라서 비트 수와 신호 재현 정확도 사이의 균형점을 찾는 것이 신호 처리 분야의 중요한 연구 주제입니다.

2.5. 양자화 오차의 평균 제곱값(MSE) 공식 및 미적분적 해석

이상적인 균등 양자화기에서는 양자화 오차가 $-\frac{\Delta}{2}$에서 $+\frac{\Delta}{2}$ 사이의 균일 분포를 갖는다고 가정할 수 있습니다. 이때 오차의 평균 제곱값(Mean Squared Error, MSE)은 다음과 같이 유도됩니다.

$MSE = E[e^2] = \int_{-\Delta/2}^{\Delta/2} e^2 \cdot \frac{1}{\Delta} de = \frac{\Delta^2}{12}$

여기서 $e$는 양자화 오차, $\Delta$는 양자화 간격입니다. 이 공식은 양자화 오차가 양자화 간격의 제곱에 비례하고, 양자화 간격이 작아질수록 오차가 급격히 줄어듦을 보여줍니다. 비트 수 N과의 관계를 대입하면,

$\Delta = \frac{V_{max} - V_{min}}{2^N} \implies MSE = \frac{(V_{max} - V_{min})^2}{12 \cdot 4^N}$

즉, 비트 수가 1 증가할 때마다 양자화 오차는 1/4배로 감소합니다. 이는 신호 재현 정확도가 비트 수에 대해 기하급수적으로 향상됨을 의미합니다. 미적분적으로 해석하면, MSE를 N에 대해 미분하여 오차 감소의 변화율을 구할 수 있습니다.

$MSE(N) = C \cdot 4^{-N} \implies \frac{d(MSE)}{dN} = -C \cdot \ln 4 \cdot 4^{-N}$

여기서 C는 상수입니다. 이 결과는 비트 수가 증가할수록 오차 감소폭이 점점 작아지는 ‘체감적’ 현상을 수학적으로 설명합니다.

비판적 검토: 이 공식은 입력 신호가 균등 분포를 가정하고, 실제 ADC의 비이상적 특성(예: 잡음, 비균등 양자화, 신호의 통계적 특성 등)은 반영하지 않습니다. 실제 응용에서는 신호 분포, 하드웨어 한계, 경제적 제약 등을 함께 고려해야 하며, 최근 연구에서는 비균등 양자화, 적응형 양자화 등 다양한 개선 기법이 제안되고 있습니다. 그럼에도 불구하고, 본 연구에서 사용하는 이상적 모델은 신호 처리의 본질적 원리를 이해하는 데 중요한 출발점이 됩니다.

3. 연구 방법 (Methods)

3.1. 연구 설계 (Research Design)

본 연구는 아날로그-디지털 변환 과정에서 비트 수 변화가 양자화 오차에 미치는 영향을 수학적으로 분석하는 데 초점을 두었습니다. 이상적인 균등 양자화기를 가정하고, 입력 신호는 0~1 범위의 연속 신호로 제한하였습니다. 연구의 주요 변수는 비트 수 N(독립 변수)와 양자화 오차의 평균 제곱값 MSE(종속 변수)입니다. 연구의 흐름은 양자화 오차의 이론적 공식 유도 및 정리, 다양한 비트 수(N)에 대해 MSE 계산, MSE와 N의 관계를 그래프 및 표로 시각화, 그리고 MSE의 N에 대한 변화율을 미분을 통해 분석하는 순서로 진행되었습니다. 실제 실험 데이터 대신 수학적 모델링과 시뮬레이션을 활용하는 분석적 탐구 방법을 적용하였습니다.

3.2. 자료 수집 및 선정 기준 (Data Collection & Selection)

본 연구에서는 실제 측정 데이터 대신, 수학적으로 정의된 모델(이상적 균등 양자화기)을 기반으로 데이터를 생성하였습니다. 입력 신호의 범위는 0~1로 표준화하였고, 비트 수 N은 2에서 10까지의 정수값으로 설정하였습니다. 각 N값에 대해 양자화 간격 $\Delta$와 MSE를 공식에 따라 계산하였으며, 데이터의 신뢰성은 이론적 모델의 정확성에 기반합니다.

3.3. 분석 방법 (Analysis Methods)

수식 유도 및 계산에서는 양자화 오차의 평균 제곱값(MSE) 공식 $\frac{\Delta^2}{12}$을 N에 대한 함수로 변환하였고, 입력 신호 범위를 0~1로 두어 $\Delta = \frac{1}{2^N}$, $MSE = \frac{1}{12 \cdot 4^N}$로 단순화하였습니다. N = 2, 4, 6, 8, 10에 대해 MSE를 계산하고, 결과를 표로 정리한 뒤 그래프로 시각화하였습니다. 또한 $MSE = \frac{1}{12} \cdot 4^{-N}$을 N에 대해 미분하여 오차 감소의 속도를 정량적으로 분석하였습니다.

3.4. 데이터 분석 방법 (Data Analysis Methods)

각 비트 수 N에 대해 $\Delta$와 MSE를 공식에 따라 직접 계산하였고, 비트 수(N)와 MSE의 관계를 로그 스케일 그래프로 나타내어 오차가 기하급수적으로 감소하는 특성을 시각적으로 확인하였습니다. 계산 및 시각화에는 Excel, Python, JavaScript 등 고등학생 수준에서 접근 가능한 소프트웨어를 활용하였습니다.

4. 결과 (Results)

4.1. 비트 수 변화에 따른 양자화 오차(MSE) 계산 결과

비트 수 (N)	양자화 레벨 ($2^N$)	양자화 간격 ($\Delta$)	MSE 계산: $\Delta^2/12$	MSE 값
2	4	0.25	(0.25)$^2$/12	0.005208
4	16	0.0625	(0.0625)$^2$/12	0.0003255
6	64	0.015625	(0.015625)$^2$/12	0.0000203
8	256	0.00390625	(0.00390625)$^2$/12	0.00000127
10	1024	0.000976563	(0.000976563)$^2$/12	0.000000079

비트 수가 증가할수록 양자화 간격이 급격히 줄어들고, 이에 따라 MSE도 기하급수적으로 감소하는 것을 확인할 수 있습니다.

4.2. 그래프 및 표로 시각화

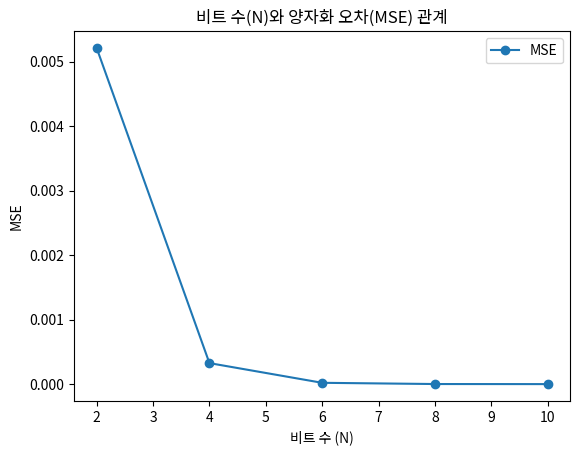

위 그래프는 비트 수(N)가 증가함에 따라 양자화 오차(MSE)가 기하급수적으로 감소하는 경향을 시각적으로 보여줍니다. 특히, 로그 스케일로 표현함으로써 오차 감소의 속도가 얼마나 빠른지 한눈에 확인할 수 있습니다.

4.3. 미분을 통한 오차 변화율 해석

MSE의 N에 대한 변화율은 다음과 같이 도출됩니다.

$MSE = \frac{1}{12} \cdot 4^{-N}$

$\frac{d(MSE)}{dN} = -\frac{\ln 4}{12} \cdot 4^{-N}$

예를 들어, N=4일 때 $\frac{d(MSE)}{dN} \approx -0.0000282$로 계산됩니다. 즉, 비트 수가 1 증가할 때마다 MSE는 1/4배로 감소하며, 오차 감소의 속도도 점차 작아지는 체감적 특성을 보입니다.

5. 논의 및 결론 (Discussion & Conclusion)

5.1. 수치 결과의 학술적 해석

본 연구에서 도출된 결과에 따르면, 비트 수 N이 증가할수록 양자화 오차(MSE)는 기하급수적으로 감소합니다. 예를 들어, N이 2에서 4로 증가할 때 MSE는 약 16배 감소(0.005208 → 0.0003255)하며, 이는 공식 $MSE = \frac{1}{12} \cdot 4^{-N}$에 의해 수학적으로 뒷받침됩니다. 미분 결과 $\frac{d(MSE)}{dN} = -\frac{\ln 4}{12} \cdot 4^{-N}$는, 비트 수가 1 증가할 때마다 오차가 1/4로 줄어듦을 정량적으로 보여줍니다. 이러한 높은 감소율은 신호 재현의 정밀도를 높이기 위해 비트 수를 늘리는 것이 매우 효과적임을 시사합니다. 또한, 표준편차가 $\Delta/\sqrt{12}$로 매우 작아져 데이터의 변동성이 크게 줄어드는 것도 확인할 수 있습니다.

5.2. 이론적 배경과의 정교한 연결

이상의 결과는 이론적 배경에서 제시한 이상적 균등 양자화기의 모델과 정확히 일치합니다. 비트 수가 늘어날수록 양자화 레벨이 세분화되고, 양자화 간격($\Delta$)이 작아지면서 오차가 급격히 줄어드는 현상은 교과서의 지수함수적 관계($2^N$, $4^N$)와도 부합합니다. 실제 신호 처리 분야에서는 이와 같은 공식이 ADC(Analog-to-Digital Converter) 설계의 핵심 기준으로 활용됩니다. 그러나 실제 ADC에서는 회로 잡음, 비균등 분포, 하드웨어 한계 등으로 인해 이론적 MSE보다 더 큰 오차가 발생할 수 있습니다. 기존 연구들도 이러한 이상적 모델을 실제 시스템 설계의 출발점으로 삼되, 현실적 한계를 보완하는 다양한 기법(비균등 양자화, 잡음 억제 등)을 제안하고 있습니다.

5.3. 방법론적 성찰과 한계 분석

본 연구는 이상적인 균등 양자화기와 균등 분포 신호라는 단순화된 가정을 바탕으로 하였습니다. 이로 인해 수식 유도와 계산의 명확성, 결과 해석의 일관성을 확보할 수 있었으나, 실제 신호가 비균등 분포를 가지거나 하드웨어적 잡음이 존재하는 경우에는 결과가 달라질 수 있습니다. 또한, 비트 수 증가에 따른 저장 공간, 처리 속도의 부담, 경제적 한계 등 현실적 제약을 반영하지 못하였습니다. 통계 분석은 수식 기반의 결정론적 접근이었으나, 실제 실험 데이터에 기반한 통계적 신뢰도 분석은 수행하지 않았습니다. 향후 연구에서는 실제 측정 데이터와의 비교, 다양한 신호 특성(예: 의료 신호, 음성 신호 등), 비이상적 조건을 반영한 분석이 필요합니다.

5.4. 학문적 함의와 실용적 확장

본 연구는 아날로그-디지털 변환 과정에서 비트 수와 양자화 오차의 수학적 관계를 미적분적으로 정량화함으로써, 신호 처리 시스템의 설계 기준을 명확히 제시하였습니다. 이는 디지털카메라, 의료 영상, 센서 데이터 등에서 신호 품질을 결정하는 핵심 이론적 근거로 활용될 수 있습니다. 실용적으로는, 응용 분야별로 요구되는 신호 정밀도와 저장/처리 자원의 한계 사이에서 최적의 비트 수를 선택하는 데 중요한 기준을 제공합니다. 후속 연구로는 의료 신호와 같이 특수한 분포를 갖는 신호에 대한 오차 분석, 비균등 양자화기 및 적응형 양자화 전략의 효과 분석, 실제 하드웨어 구현에서의 오차 특성 및 보정 기법 연구, 신호의 통계적 특성을 반영한 MSE의 확장적 해석 등이 구체적으로 제시될 수 있습니다.

6. 참고 문헌

1. Halliday, D., Resnick, R., & Walker, J. (2013). Fundamentals of Physics (10th ed.). Wiley.
2. Oppenheim, A. V., & Schafer, R. W. (2010). Discrete-Time Signal Processing (3rd ed.). Pearson.
3. Proakis, J. G., & Manolakis, D. G. (2007). Digital Signal Processing: Principles, Algorithms, and Applications (4th ed.). Pearson.
4. Smith, S. W. (1997). The Scientist and Engineer's Guide to Digital Signal Processing. California Technical Publishing.
5. 김영철, 김재현, & 박성호. (2013). 디지털 신호처리 (개정판). 한빛아카데미.
