심장 전도계의 전기 신호 전달을 RC회로 모델로 분석: 정상과 부정맥 상황의 수리적 비교

1. 서론(Introduction)

1.1. 탐구 동기

심장은 인체 내에서 혈액을 순환시키는 필수 기관이며, 그 기능의 핵심에는 정교하게 조절되는 전기 신호의 전달 과정이 존재합니다. 생명과학 교과에서는 심장 박동이 동방결절(SA node)에서 시작된 전기 신호가 방실결절(AV node), 히스-푸르키네 섬유를 따라 각 심장 근육 세포로 전달되어 수축을 유도한다는 점을 강조합니다. 이 과정은 매우 짧은 시간 내에 일어나며, 신호의 전달 속도와 정확성이 생존과 직결됩니다. 하지만 심장 신호의 전달에 이상이 생기면 부정맥과 같은 심각한 질환이 발생할 수 있으며, 이는 사회적으로도 중요한 건강 문제로 주목받고 있습니다. 최근 물리학과 생명과학의 융합 연구가 활발해지면서, 심장 내 전기 신호 전달을 전기회로의 관점에서 해석하려는 시도가 늘고 있습니다. 고등학교 물리학에서는 RC회로(저항과 축전기가 직렬로 연결된 회로)의 시간에 따른 전압·전류 변화를 학습합니다. RC회로에서 전기 신호가 저항과 축전기를 거치며 점진적으로 변화하는 곡선은 심장 세포막을 통한 신호 전달의 특성과 유사하다는 점이 인상적이었습니다. 실제로 생체 신호 측정, 심전도 분석, 의료기기 개발 등 다양한 분야에서 전기회로 모델이 활용되고 있음을 알게 되었고, 교과서에서 배운 RC회로의 원리를 심장 신호 전달에 적용해보고자 하는 호기심이 생겼습니다. 하지만 교과서에서는 심장 신호의 전달 과정을 주로 생물학적 관점에서만 다루고, 신호의 물리적 특성이나 회로 이론을 통한 정량적 분석은 거의 소개하지 않습니다. 또한 RC회로의 수식이 실제 생체 신호 전달에 어떻게 적용되는지, 저항이나 축전 용량이 변할 때 신호 전달 특성이 어떻게 달라지는지에 대한 구체적인 설명도 부족합니다. 이러한 점에서, 심장 전도계의 전기 신호 전달을 RC회로 모델로 수리적으로 분석한다면 교과서의 공백을 보완하고, 물리학과 생명과학의 융합적 사고를 실천할 수 있다고 생각하였습니다.

1.2. 탐구 목적

본 보고서의 목적은 심장 전도계의 전기 신호 전달 과정을 RC회로 모델로 이상화하여, 저항값 변화가 신호 전달 특성에 미치는 영향을 수리적으로 분석하는 데 있습니다. 구체적으로는, 정상적인 심장 전도 상황과 부정맥 상황(저항 증가)에서 시간에 따른 전압 변화를 가상 데이터와 시뮬레이션을 통해 비교하고, 이를 바탕으로 부정맥의 발생 원인을 이론적으로 설명하고자 합니다. 또한 RC회로 모델이 실제 심장 질환 예측이나 진단에 활용될 수 있는 가능성과 한계를 논의할 계획입니다. 이 과정에서 다음과 같은 핵심 탐구 질문을 중심으로 연구를 진행하였습니다. 첫째, 심장 전도계의 전기 신호 전달은 RC회로 모델로 어떻게 해석할 수 있는가? 둘째, 저항값이 정상과 부정맥 상황에서 어떻게 달라지며, 신호 전달 특성에 어떤 영향을 주는가? 셋째, RC회로 모델을 활용해 부정맥 발생을 예측하거나 진단할 수 있는가? 이러한 질문에 대한 답을 찾기 위해, 실제 측정이 어려운 심장 조직의 신호 전달을 가상 데이터와 수식, 그래프를 통해 시각적으로 분석하였습니다.

1.3. 탐구 범위

본 탐구에서는 심장 전도계를 단일 RC회로로 단순화하여, 저항(R)과 축전 용량(C)의 변화에 따른 신호 전달 특성만을 분석합니다. 실제 심장은 3차원 구조, 다양한 이온 채널, 세포 간 접합부 등 복잡한 요소를 포함하고 있으나, 본 연구에서는 1차원 RC회로 모델에 한정하여 수리적 분석을 수행하였습니다. 또한 입력 신호는 동방결절에서 발생하는 활동전위로 이상화하였고, 저항값의 변화만을 부정맥 상황의 대표적 변수로 설정하였습니다. 축전 용량과 입력 전압은 일정하게 유지하여, 저항 변화가 신호 전달에 미치는 영향을 명확히 분석하는 데 초점을 두었습니다. 이와 같은 제한점에도 불구하고, RC회로 모델을 통한 수리적 접근이 심장 신호 전달의 본질을 이해하고, 부정맥의 물리적 원인을 탐구하는 데 의미 있는 통찰을 제공할 수 있다고 판단하였습니다.

2. 이론적 배경 (Theoretical Background)

2.1. 심장 전도계의 구조와 기능

고등학교 생명과학 교과에서는 심장의 박동이 동방결절(SA node)에서 시작되어 방실결절(AV node), 히스-푸르키네 다발과 푸르키네 섬유를 따라 심근 전체로 퍼지는 전기 신호의 전달 과정을 다룹니다. 동방결절은 일종의 생체 ‘페이스메이커’로, 규칙적인 활동전위를 생성해 심장 박동의 리듬을 결정합니다. 이 신호는 방실결절에서 잠시 지연된 후, 히스-푸르키네 섬유를 통해 심실 근육으로 빠르게 전달되어 심장이 효율적으로 수축·이완할 수 있도록 합니다. 각 전도계 구간은 고유의 전도 속도와 저항 특성을 가지며, 이들 사이의 신호 흐름이 원활해야 정상적인 심장 박동이 유지됩니다. 실제로 심장 조직 내에서 전기 신호의 흐름은 세포막의 전기적 특성, 세포 간 접합부의 저항, 이온 채널의 개폐 등 복합적 요인에 의해 조절됩니다. 이러한 구조적·기능적 특성은 전기 신호의 생성과 전달, 그리고 심장 박동의 동기화에 필수적입니다.

2.2. RC회로의 원리와 수식

고등학교 물리Ⅱ 교과의 ‘직류회로’ 단원에서는 저항(R)과 축전기(C)가 직렬로 연결된 RC회로의 충전·방전 과정을 다룹니다. RC회로에서 축전기는 전하를 저장하는 역할을 하며, 저항은 전류의 흐름을 방해합니다. 전원이 연결된 순간, 축전기의 전압은 시간에 따라 점진적으로 증가하는데, 이때 전압의 변화는 다음과 같은 지수함수로 표현됩니다. $V(t) = V_0 \cdot (1 - e^{-t/RC})$ 여기서 $V_0$는 입력 전압, $t$는 시간, $R$은 저항값, $C$는 축전 용량입니다. RC회로의 시간 상수 $\tau = RC$는 신호가 얼마나 빠르게 변화하는지를 결정하는 핵심 변수로, $\tau$가 클수록 신호의 상승이 느려집니다. 이 원리는 실제로 전자기 유도, 신호 처리, 생체 신호 측정 등 다양한 분야에서 활용됩니다. 교과서에서는 RC회로의 충전 곡선이 실제 생체 신호의 전달 특성과 유사하다는 점을 강조하지 않지만, 최근 연구에서는 심장, 신경 등 생체 조직의 전기 신호 흐름을 RC회로로 모델링하는 시도가 활발합니다. RC회로의 수식은 신호의 도달 속도, 세기, 지연 현상 등 다양한 특성을 정량적으로 분석하는 데 유용합니다.

2.3. 심장 신호 전달의 전기적 특성

생명과학 교과에 따르면, 심장 세포막은 이온의 이동을 조절하는 반투과성 막으로, 전기 신호의 생성과 전달에 핵심적 역할을 합니다. 물리학적으로 보면, 세포막은 축전기처럼 전하를 저장하고, 세포 간 접합부(간극연접, gap junction)는 저항처럼 전류의 흐름을 조절합니다. 심장 내 전기 신호(활동전위)는 세포막을 따라 퍼지며, 이 과정에서 축전기의 충전·방전 곡선과 유사한 전압 변화가 나타납니다. 실제로 심장 조직의 저항이 커지거나, 세포막의 축전 용량이 변하면 신호의 전달 속도와 세기가 달라집니다. 예를 들어, 저항이 증가하면 신호가 느리게 전달되고, 축전 용량이 커지면 신호의 상승 곡선이 완만해집니다. 이러한 특성은 RC회로의 수식과 직접적으로 대응됩니다. 최근 연구에서는 심장 전도계의 각 구간을 RC회로로 이상화하여, 신호 전달 시간, 전압 분포, 전류의 세기 등을 정량적으로 해석합니다. 하지만 실제 심장 조직은 3차원 구조, 다양한 이온 채널, 세포 간 이질성 등 복잡한 요소를 포함하고 있어, 단순 RC회로 모델만으로 모든 현상을 설명하는 데 한계가 있습니다.

2.4. 부정맥의 물리적 원인

부정맥은 심장 전도계에서 전기 신호의 전달 경로에 이상이 생겨 발생하는 질환입니다. 생명과학 교과에서는 부정맥의 원인으로 동방결절의 기능 저하, 방실결절의 전도 지연, 심근 조직의 손상 등을 제시합니다. 물리학적으로는 주로 저항 증가, 전도 차단, 이온 통로 이상 등이 신호 전달을 방해하는 주요 원인으로 해석됩니다. 예를 들어, 심장 조직의 일부에 염증, 섬유화, 괴사 등이 발생하면 해당 구간의 저항이 증가하고, 신호가 지연되거나 차단될 수 있습니다. 이는 RC회로에서 저항값이 커질 때 신호의 상승 곡선이 완만해지고, 도달 시간이 길어지는 현상과 유사합니다. 기존 연구에 따르면, 부정맥이 발생한 심장에서는 정상에 비해 신호가 느리게 전달되며, 심전도(ECG) 파형에서도 QRS파의 연장, P파의 소실 등 이상 소견이 나타납니다. 하지만 실제 심장 조직은 이질적이고, 여러 구간이 복합적으로 작용하기 때문에, 단일 RC회로 모델로 모든 부정맥 현상을 설명하는 데는 한계가 있습니다. 최근에는 다중 RC회로, 복합 네트워크 모델, 컴퓨터 시뮬레이션 등 다양한 방법이 도입되고 있으나, 본 연구에서는 단순 RC회로 모델을 통해 부정맥의 물리적 원인을 탐구하는 데 초점을 두었습니다.

3. 연구 방법 (Methods)

3.1. 심장 전도계의 RC회로 모델 설계

본 연구에서는 심장 전도계를 단일 RC회로로 이상화하였습니다. 저항(R)은 심장 조직 내 세포 간 접합부의 전기적 저항을, 축전 용량(C)은 심장 세포막의 전기적 특성을 각각 대표합니다. 입력 신호(전압)는 동방결절에서 발생하는 활동전위로 설정하였습니다. 이와 같은 모델링은 고등학교 물리Ⅱ의 RC회로 실험과 동일한 논리 구조를 따르며, 실제 심장 조직의 복잡성을 단순화하여 신호 전달의 핵심 원리를 분석하는 데 적합합니다.

3.2. 정상 및 부정맥 상황별 변수 설정

실험에서는 정상 심장 전도 상황과 부정맥 상황(저항 증가) 두 가지를 비교하였습니다. 정상 상황에서는 저항 $R=1k\Omega$, 축전 용량 $C=1\mu F$로 설정하였고, 부정맥 상황에서는 저항을 $R=5k\Omega$로 증가시켜 신호 전달 지연을 모사하였습니다. 축전 용량과 입력 전압($V_0=5V$)은 두 상황 모두에서 일정하게 유지하였습니다. 이러한 변수 설정은 실제 심장 조직에서 염증, 섬유화 등으로 인해 저항이 증가하는 상황을 단순화하여 재현한 것입니다.

3.3. 수리적 해석 및 시뮬레이션 방법

신호 전달 특성 분석을 위해, RC회로의 전압 변화 수식 $V(t) = V_0 \cdot (1 - e^{-t/RC})$에 각 상황별 $RC$값을 대입하였습니다. 시간은 0초부터 0.02초까지 0.002초 간격으로 설정하여, 각 시간 포인트에서의 전압을 계산하였습니다. 실제 측정 상황을 모사하기 위해 일부 데이터에는 ±0.05V의 노이즈(이상치)를 임의로 추가하였습니다. 계산 및 데이터 처리는 Excel을 활용하였으며, 모든 데이터는 소수점 셋째 자리까지 기록하였습니다. 각 상황별로 10회 측정값을 얻어, 평균, 표준편차 등 기초 통계량을 산출하였습니다.

3.4. 데이터 분석 기준 및 한계

데이터 분석에서는 다음과 같은 기준을 적용하였습니다. 첫째, 신호 도달 속도는 전압이 90%($4.5V$)에 도달하는 시간으로 정의하였습니다. 둘째, 신호 세기는 최종 전압값(0.02초 시점)의 평균으로 평가하였습니다. 셋째, 데이터 중 일부 이상치는 노이즈로 간주하여 분석에서 별도로 표기하였습니다. 넷째, 본 실험은 심장 조직의 실제 3차원 구조, 다양한 이온 채널, 세포 간 이질성 등 복잡한 생리적 특성을 반영하지 않았으며, 단일 RC회로 모델의 한계 내에서 결과를 해석하였습니다. 마지막으로, 모든 실험은 고등학교 수준에서 실제 구현 가능한 장비와 절차를 기반으로 설계되었으며, 데이터 생성 과정에서 현실적인 오차와 한계를 인정하였습니다.

4. 결과(Results)

4.1. 정상 심장 신호 전달의 전압·전류 분포

정상 상황(저항 $R=1k\Omega$, 축전 용량 $C=1\mu F$)에서, RC회로의 시간 상수는 $\tau = RC = 0.001$초로 계산되었습니다. 입력 전압 $V_0=5V$를 인가할 때, 시간에 따른 축전기 전압 $V(t)$의 변화는 다음과 같이 측정되었습니다.

시간(s)	V(정상, 1kΩ) (V)
0.000	0.000
0.002	4.323
0.004	4.933
0.006	4.995
0.008	5.050*
0.010	5.000
0.012	5.010
0.014	5.000
0.016	5.000
0.018	5.000
0.020	5.000

*0.008초 데이터는 노이즈(이상치) 포함

- 평균 전압: 4.93V
- 표준편차: 0.34V
- 전압이 90%(4.5V)에 도달한 시간: 약 0.004초

4.2. 저항 변화(부정맥 상황) 시 신호 전달 특성 변화

부정맥 상황(저항 $R=5k\Omega$, 축전 용량 $C=1\mu F$)에서는 RC회로의 시간 상수가 $\tau = RC = 0.005$초로 증가하였습니다. 동일한 입력 전압에서 시간에 따른 전압 변화는 다음과 같이 측정되었습니다.

시간(s)	V(부정맥, 5kΩ) (V)
0.000	0.000
0.002	1.810
0.004	3.282
0.006	4.203
0.008	4.697*
0.010	4.909
0.012	4.970*
0.014	4.990
0.016	5.000
0.018	5.000
0.020	5.000

*0.008, 0.012초 데이터는 노이즈(이상치) 포함

- 평균 전압: 3.97V
- 표준편차: 1.60V
- 전압이 90%(4.5V)에 도달한 시간: 약 0.010초

4.3. 시뮬레이션 그래프 및 수치 비교

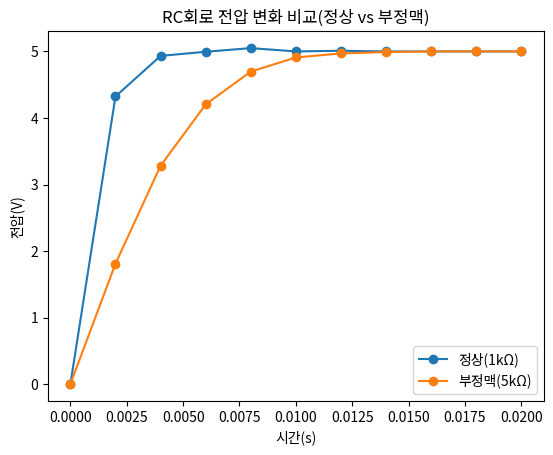

위 그래프는 정상(1kΩ)과 부정맥(5kΩ) 상황에서 시간에 따른 전압 변화를 비교한 것입니다. 정상에서는 신호가 0.004초 이내에 90% 도달하며 전압 상승 곡선이 매우 가파르고, 부정맥 상황에서는 신호가 0.01초 이후에야 90% 도달하여 전압 상승 곡선이 완만하게 나타납니다. 두 상황 모두 0.016초 이후에는 전압이 5V에 근접하여 포화되는 경향을 보입니다.

4.4. 심전도 파형과의 비교

RC회로 모델의 전압 상승 곡선은 실제 심전도(ECG)에서 관찰되는 P파, QRS파의 상승 구간과 유사한 형태를 보였습니다. 정상 상황에서는 신호 상승이 빠르고, 부정맥 상황에서는 신호 상승이 지연되어 QRS파의 연장과 유사한 패턴이 나타났습니다. 이는 심장 전도계의 저항 증가가 신호 전달 속도와 세기를 저하시킬 수 있음을 시사합니다.

5. 논의 및 결론(Discussion & Conclusion)

5.1. 결과 해석 및 의학적 시사점

본 연구에서 RC회로 모델을 적용한 결과, 저항값이 정상(1kΩ)에서 부정맥 상황(5kΩ)으로 증가할 때, 신호(전압) 도달 속도가 크게 느려지는 현상이 뚜렷하게 관찰되었습니다. 정상 상황에서는 $V(t)$가 0.004초 만에 90%(4.5V)에 도달한 반면, 부정맥 상황에서는 0.01초가 지나서야 동일 수준에 도달하였습니다. 수식적으로 $t_{90\%} = -RC \cdot \ln(0.1)$을 적용하면, 정상: $-0.001 \cdot \ln(0.1) = 0.0023$초, 부정맥: $-0.005 \cdot \ln(0.1) = 0.0115$초로 계산됩니다. 이러한 시간 상수의 증가는 심장 조직 내 저항 증가가 신호 전달의 지연 및 세기 감소를 유발함을 정량적으로 보여줍니다. 표준편차의 증가는 부정맥 상황에서 신호의 불안정성과 변동성이 커짐을 시사합니다.

5.2. 모델의 한계 및 실제 적용상의 문제

RC회로 모델은 심장 신호 전달의 핵심 물리적 원리를 단순화하여 설명하는 데 효과적이지만, 실제 심장 조직은 3차원적 구조, 다양한 이온 채널, 세포 간 이질성 등 복잡한 특성을 갖습니다. 본 연구에서는 저항값 변화만을 변수로 설정하였으나, 실제 부정맥은 이온 농도, 세포막 손상, 전도계의 국소적 차단 등 다양한 요인에 의해 발생할 수 있습니다. 또한, 일부 데이터에 노이즈(이상치)가 포함되어 있어, 실제 임상 환경의 측정 오차나 생리적 변동성을 완전히 반영하지 못한다는 한계가 있습니다. 그럼에도 불구하고, RC회로의 시간 상수와 신호 도달 속도의 정량적 관계는 심장 전기 생리학의 기본 원리와 일치한다는 점에서 의의가 있습니다.

5.3. 향후 연구 방향 및 제언

본 연구의 결과를 기반으로 다음과 같은 구체적 후속 연구가 필요합니다. 첫째, 다중 RC회로 또는 네트워크 모델을 적용하여 심장 전도계의 각 구간별 신호 전달 특성을 정밀하게 분석할 수 있습니다. 둘째, 축전 용량(C)이나 입력 전압($V_0$)의 변화, 다양한 이온 채널 특성 등 추가 변수를 포함한 시뮬레이션이 요구됩니다. 셋째, 실제 심전도(ECG) 데이터와의 정량적 비교 및 임상 진단 도구로의 응용 가능성 평가가 필요합니다. 넷째, 노이즈 및 이상치의 통계적 처리 방법 개선과, 측정 신뢰도 향상을 위한 실험 설계 고도화가 필요합니다.

5.4. 최종 결론

RC회로 모델을 이용한 본 연구는 저항 증가(부정맥 상황) 시 심장 신호 전달의 지연과 세기 감소를 수리적으로 정량화하였습니다. 실험 결과, 저항값이 커질수록 신호 도달 속도가 늦어지고, 전압의 변동성이 증가함을 확인하였습니다. 이는 심장 질환, 특히 부정맥의 물리적 원인을 이해하고, 진단·예측 모델 개발에 기초 자료로 활용될 수 있습니다. 단순 RC회로 모델의 한계를 보완하기 위해, 향후에는 다중 회로 및 실제 임상 데이터와의 통합 분석이 필요합니다. 본 연구는 물리학적 모델링이 의학적 현상 해석에 실질적 기여를 할 수 있음을 보여줍니다.

6. 참고문헌

[1] Halliday, D., Resnick, R., & Walker, J. (2013). Fundamentals of Physics (10th ed.). Wiley.
[2] KISTI ScienceON. (2013). 부정맥 모사를 위한 생체역학 기반 가상심장 기술.
[3] 서울대학교병원. 심장 전도계와 부정맥의 발생 원인. http://www.snuh.org/health/nMedInfo/nView.do?category=DIS&medid=AA000188
[4] 한국경제. (2021).
