양자터널링 현상의 반도체 소자 응용: 터널 다이오드의 I-V 특성 분석
1. 서론 (Introduction)
고등학교 물리 교과서에서 반도체 소자는 전자공학의 핵심 요소로 소개되며, 특히 p-n 접합 다이오드의 정류 작용, 발광 다이오드(LED)의 원리 등은 전기·전자기기 설계의 기본이 되는 내용입니다. 저는 이론적으로만 접했던 반도체 소자의 동작 원리가 실제로 어떻게 구현되는지, 그리고 그 과정에서 양자역학적 현상이 어떤 역할을 하는지에 대해 꾸준히 궁금증을 가져왔습니다. 특히, 수업 시간에 배운 p-n 접합 다이오드는 순방향 바이어스에서 전류가 흐르고 역방향에서는 거의 흐르지 않는다는 단순한 정류 특성을 보입니다. 그러나 추가로 자료를 조사하는 과정에서, 터널 다이오드라는 소자가 일반적인 다이오드와는 달리 음의 저항 영역(negative resistance region)이라는 특이한 I-V(전압-전류) 곡선을 나타낸다는 사실을 알게 되었습니다. 이 현상은 고전적인 전자이론으로는 설명이 불가능하며, 양자역학에서 말하는 터널링 효과가 실제 소자에서 구현된 대표적인 예시라는 점에서 매우 흥미로웠습니다. 양자터널링은 입자가 고전역학적으로는 넘을 수 없는 에너지 장벽을 확률적으로 통과하는 현상으로, 빛의 이중성, 광전 효과 등과 더불어 현대 물리학의 핵심 개념입니다. 하지만 교과 과정에서는 터널링 현상이 구체적으로 반도체 소자에서 어떻게 응용되는지, 그리고 그 결과로 어떤 전기적 특성이 나타나는지에 대한 심층적인 설명은 다루지 않습니다. 이처럼 교과서에서 간략히 언급된 반도체 소자의 동작 원리와, 실제 첨단 소자에서 구현되는 양자역학적 현상 사이의 간극이 탐구의 출발점이 되었습니다.
1.2 탐구 목적
본 탐구의 목적은 터널 다이오드의 I-V 특성 곡선에서 관찰되는 특이 현상, 특히 음의 저항 영역이 양자터널링 이론에 의해 어떻게 설명될 수 있는지를 밝히는 데 있습니다. 이를 위해 먼저, 양자터널링의 수학적 모델과 반도체 내에서의 구현 방식을 이론적으로 고찰합니다. 이후, 논문 및 데이터베이스에서 제공하는 실제 터널 다이오드의 I-V 곡선을 수집하여, 이론적 예측과 실험 데이터 간의 일치 혹은 불일치 양상을 수치적으로 분석합니다. 이 과정에서 다음과 같은 핵심 질문에 답하고자 합니다. 첫째, 터널 다이오드의 전류-전압 특성이 양자터널링 이론에 의해 어떻게 해석될 수 있는가? 둘째, 실제 측정된 I-V 데이터와 이론적 모델은 어느 정도 일치하는가, 그리고 만약 불일치가 존재한다면 그 원인은 무엇인가? 이러한 탐구를 통해, 단순히 교과서적 지식을 넘어 양자역학과 전자공학의 융합적 사고를 기를 수 있다고 기대합니다.
1.3 탐구 범위
이 보고서는 고등학생 수준에서 접근 가능한 이론적 배경과, 신뢰할 수 있는 논문 및 데이터베이스에서 제공하는 I-V 곡선을 바탕으로 진행됩니다. 실제 반도체 소자를 직접 제작하거나 실험하는 대신, 공개된 자료를 분석 대상으로 삼아 이론과 실험의 연결고리를 찾고자 합니다. 분석의 초점은 터널 다이오드의 구조적 특성, 양자터널링 확률의 계산, 그리고 I-V 곡선의 주요 특성점(피크 전류, 밸리 전류, 음의 저항 영역 등)에 맞추어집니다. 이 과정에서 도핑 농도, 공간전하층 두께, 온도 등 소자의 물리적 변수들이 I-V 특성에 미치는 영향도 함께 고찰할 예정입니다. 다만, 트랜지스터 등 다른 반도체 소자나, 터널 다이오드의 실제 제조 공정, 산업적 대량생산의 세부 기술 등은 본 탐구의 범위에서 제외합니다. 이와 같이, 본 탐구는 양자역학의 기본 원리가 실제 반도체 소자에서 어떻게 구현되고, 기존의 고전적 다이오드와 어떤 차별적 특성을 보이는지에 대한 학문적·융합적 접근을 시도합니다. 이를 통해 이론과 현실, 그리고 다양한 학문 분야의 지식을 연결하는 자기주도적 탐구 역량을 기르고자 합니다.
2. 이론적 배경 (Theoretical Background)
2.1. 교과 연계 및 이론적 확장
고등학교 물리Ⅰ의 ‘물질의 구조와 성질’ 단원에서는 반도체의 기본 구조, 도핑을 통한 n형·p형 반도체의 생성, 그리고 p-n 접합 다이오드의 정류 작용 원리를 다룹니다. 교과서에서는 p형 반도체와 n형 반도체를 접합하여 만든 p-n 접합 다이오드가 순방향 바이어스에서는 전류가 흐르고, 역방향 바이어스에서는 전류가 거의 흐르지 않는다는 정류 작용을 강조합니다. 또한, 발광 다이오드(LED)와 광다이오드 등 다양한 응용 소자의 동작 원리를 소개하지만, 대부분은 고전적 전하 이동과 에너지 장벽의 관점에서 설명됩니다. 이러한 교과 내용은 반도체 소자의 기본 동작 원리를 이해하는 데 필수적이지만, 실제로는 미시 세계에서 양자역학적 현상이 중요한 역할을 합니다. 예를 들어, 도핑 농도가 매우 높은 경우에는 접합부의 공간전하층이 극도로 얇아져, 전자와 정공이 고전적으로는 넘을 수 없는 에너지 장벽을 ‘터널링’ 현상을 통해 통과할 수 있습니다. 이로 인해 터널 다이오드와 같은 특수 소자에서는 기존 다이오드와는 전혀 다른 전기적 특성이 나타납니다. 본 연구에서는 이러한 교과서적 내용을 출발점으로 하여, 양자역학의 터널링 이론과 반도체 소자 물리의 심화 내용을 결합함으로써, 터널 다이오드의 I-V 특성 곡선을 이론적으로 해석하고자 합니다.
2.2. 양자터널링 이론
양자터널링은 입자가 고전역학적으로는 넘을 수 없는 에너지 장벽을 확률적으로 통과하는 현상입니다. 슈뢰딩거 방정식에 따르면, 입자의 파동함수는 장벽 내부에서도 0이 아니며, 그 확률밀도는 장벽의 두께와 높이에 따라 지수적으로 감소합니다. 1차원 정사각형 장벽의 경우, 투과 확률 $T$는 다음과 같이 주어집니다. $T = e^{-2\kappa a}$ 여기서 $\kappa = \sqrt{2m(V_0 - E)}/\hbar$ ($m$: 입자 질량, $V_0$: 장벽 높이, $E$: 입자 에너지, $a$: 장벽 두께, $\hbar$: 디랙 상수)입니다. 이 공식은 전자와 같이 미시적 입자가 도핑된 반도체 내에서 p-n 접합의 에너지 장벽을 터널링할 확률을 수치적으로 예측할 수 있게 해줍니다. 빛의 이중성 단원에서 다루는 광전 효과 역시, 빛이 입자의 성질을 가짐을 보여주는 대표적 예시로, 양자역학적 에너지 준위와 입자-파동 이중성의 개념을 강조합니다. 터널링 현상은 이와 유사하게, 입자의 파동적 성질이 실제 전자기기(반도체 소자)에서 어떻게 구현되는지를 보여주는 실질적 예시입니다. 최근 연구에서는 터널링 확률이 도핑 농도, 온도, 장벽 구조 등 다양한 변수에 따라 정밀하게 조절될 수 있음이 밝혀졌으며, 이를 이용한 초고속 소자 개발이 활발히 이루어지고 있습니다. 그러나 기존 이론은 이상적인 1차원 장벽, 완벽한 결정 구조, 일정한 온도 등 단순화된 조건을 가정한다는 한계가 있습니다. 실제 반도체 소자에서는 결함, 불균일 도핑, 열적 잡음 등 다양한 요인으로 인해 이론과 실험 간에 차이가 발생한다는 점이 꾸준히 지적되고 있습니다.
2.3. 터널 다이오드의 구조와 원리
터널 다이오드는 일반적인 p-n 접합 다이오드와 달리, 매우 높은 농도로 도핑된 p형과 n형 반도체를 접합하여 만든 소자입니다. 그 결과, 접합부의 공간전하층(Depletion Layer)이 극도로 얇아집니다(수십 nm 이하). 이 얇은 장벽을 통해 전자(주로 n형 쪽)와 정공(주로 p형 쪽)이 고전적으로는 넘을 수 없는 에너지 장벽을 터널링 현상에 의해 통과할 수 있습니다. 에너지 밴드 다이어그램을 보면, 순방향 바이어스가 인가될 때 특정 전압 구간에서는 n형 반도체의 전자가 p형 반도체의 정공과 에너지적으로 정렬되어, 터널링 전류가 급격히 증가합니다. 그러나 전압이 더 증가하면 오히려 전류가 감소하는 음의 저항 영역(negative resistance region)이 나타납니다. 이는 고전적 다이오드에서는 관찰되지 않는 현상으로, 신호 증폭, 발진기, 초고속 논리회로 등 다양한 응용에 활용됩니다. 교과서에서는 p-n 접합 다이오드의 정류 작용만을 중점적으로 다루지만, 터널 다이오드는 양자터널링 효과에 의해 전류-전압 특성이 비선형적으로 변화한다는 점에서, 반도체 소자 물리의 한계를 넘어서는 심화된 연구 대상입니다. 최근에는 InGaAs/InP, GaAs/Ge 등 다양한 재료와 구조가 개발되어, 터널 다이오드의 성능 향상과 새로운 응용 분야(예: 신경모방 회로, 양자컴퓨팅 등)가 활발히 연구되고 있습니다.
2.4. I-V 특성의 이론적 해석
고전적 p-n 접합 다이오드는 순방향 바이어스에서 전류가 지수적으로 증가하고, 역방향에서는 거의 전류가 흐르지 않습니다. 이는 주로 전자와 정공이 에너지 장벽을 ‘넘어가는’ 확률에 의해 결정됩니다. 반면, 터널 다이오드는 터널링 효과로 인해 낮은 전압에서 전류가 급격히 증가한 뒤, 특정 전압 이상에서는 전류가 감소하는 음의 저항 영역이 존재합니다. 터널링 전류는 전자와 정공의 에너지 분포, 도핑 농도, 장벽 두께 등에 의해 결정되며, 이론적으로는 다음과 같이 표현할 수 있습니다. $I \propto \int D(E) f_P(E) [1 - f_N(E)] T(E) dE$ 여기서 $D(E)$는 상태 밀도, $f_{P,N}(E)$는 페르미-디랙 분포(각 영역의 에너지 준위 점유 확률), $T(E)$는 터널링 확률입니다. 실제 I-V 곡선에서는 피크 전류(최대 터널링), 밸리 전류(최소 전류), 그리고 음의 저항 영역의 전압 폭 등 다양한 특성점이 관찰됩니다. 선행 연구에 따르면, 터널 다이오드의 I-V 특성은 도핑 농도, 온도, 접합면의 결함 등 다양한 변수에 민감하게 영향을 받습니다. 특히, 실제 소자에서는 이상적인 이론 곡선과 달리, 피크 전류의 크기와 음의 저항 영역의 폭에서 차이가 발생하는 경우가 많습니다. 이는 이론이 완전히 실제를 설명하지 못하는 한계이자, 앞으로의 연구에서 해결해야 할 미해결 쟁점으로 남아 있습니다.
3. 연구 방법 (Methods)
3.1. 연구 설계 (Research Design)
본 연구는 터널 다이오드의 I-V 특성 곡선에서 나타나는 음의 저항 영역이 양자터널링 이론으로 어떻게 설명되는지 분석하는 문헌 기반 연구입니다. 연구 질문은 “터널 다이오드의 I-V 특성은 양자터널링 이론에 의해 어떻게 해석될 수 있으며, 이론과 실제 데이터는 어느 정도 일치하는가?”입니다. 이를 위해, 신뢰성 높은 논문 및 데이터베이스(DBpia, KISTI ScienceON, Korea Science, RISS 등)에서 공개된 터널 다이오드의 I-V 곡선 데이터를 수집하였습니다. 수집된 데이터를 바탕으로, 이론적 터널링 전류 모델과 실제 측정 데이터를 비교 분석하는 방식으로 연구를 설계하였습니다. 주요 분석 변수는 피크 전류, 밸리 전류, 음의 저항 영역의 전압 폭 등입니다.
3.2. 자료 수집 및 선정 기준 (Data Collection & Selection)
자료 수집은 다음과 같은 기준에 따라 이루어졌습니다. 신뢰성: 학술 논문, 공공기관 보고서, 전문 데이터베이스 등에서 제공하는 공식 I-V 곡선 데이터만 선정하였습니다. 최신성: 최근 10년 이내 발표된 연구를 우선적으로 검토하였으며, 필요시 고전적 논문도 참고하였습니다. 관련성: 터널 다이오드의 구조(도핑 농도, 재료, 접합 방식 등)와 측정 조건(온도, 측정 방법 등)이 명확히 기술된 자료만 포함하였습니다. 제외 기준: 실험 조건이 불명확하거나, 데이터 신뢰도가 낮은 자료, 또는 터널 다이오드와 직접적 관련이 없는 일반 다이오드 데이터는 제외하였습니다.
3.3. 분석 방법 (Analysis Methods)
수집한 I-V 곡선 데이터를 통계 소프트웨어를 활용하여 수치적으로 분석하였습니다. 구체적으로는 다음과 같은 절차를 따랐습니다. 데이터 정리: 논문 및 데이터베이스에서 I-V 곡선의 수치 데이터를 추출하여 표로 정리하였습니다. 이론 곡선 도출: 터널링 확률 공식 $T = e^{-2\kappa a}$와 상태 밀도, 페르미-디랙 분포 등을 바탕으로 이론적 I-V 곡선을 계산하였습니다. 계산 과정에서 도핑 농도, 공간전하층 두께 등 소자 특성을 변수로 설정하였습니다. 특성점 측정: 피크 전류, 밸리 전류, 음의 저항 영역의 전압 범위 등 주요 특성점을 실제 데이터와 이론 곡선에서 각각 측정하였습니다. 비교 및 해석: 이론과 실제 데이터 간의 일치/불일치 양상을 비교 분석하고, 그 원인을 도핑 불균일성, 결함, 온도 변화 등 다양한 변수와 연관지어 해석하였습니다. 한계 및 오차 분석: 데이터 해석 과정에서 발생할 수 있는 오차 요인(측정 오차, 소자 결함 등)을 명확히 인식하고, 그 한계점을 논의하였습니다.
3.4. 데이터 수집 및 분석의 신뢰성 확보
재현 가능성: 분석 과정은 모두 표준적인 통계 소프트웨어와 공개된 데이터만을 활용하여, 타 연구자도 동일한 자료와 방법으로 재현할 수 있도록 하였습니다. 현실성: 고등학생 수준에서 접근 가능한 자료와 분석 방법만을 사용하였으며, 과도한 정밀 분석이나 대학 연구소급 장비는 사용하지 않았습니다. 통계적 검증: 필요시 피크-밸리 전류의 비, 음의 저항 영역의 전압 폭 등 주요 수치에 대해 평균, 표준편차, 상관계수 등 기초 통계 분석을 실시하였습니다. 이와 같은 방법을 통해, 터널 다이오드의 I-V 특성 곡선이 양자터널링 이론에 의해 어떻게 해석될 수 있는지, 그리고 이론과 실제 데이터가 어느 정도 일치하는지를 체계적으로 분석하였습니다.
4. 결과 (Results)
4.1. 이론적 I-V 곡선 도출
터널 다이오드의 이상적인 I-V 곡선은 양자터널링 이론을 바탕으로 도출하였습니다. 터널링 확률 공식 $T = e^{-2\kappa a}$와 상태 밀도, 페르미-디랙 분포를 적용하여, 전압 변화에 따른 전류의 변화를 계산하였습니다. 도핑 농도 $N_D = N_A = 1 \times 10^{19}\ \mathrm{cm}^{-3}$, 공간전하층 두께 $a = 5\ \mathrm{nm}$, 장벽 높이 $V_0 - E = 0.3\ \mathrm{eV}$, 전자 질량 $m = 9.11 \times 10^{-31}\ \mathrm{kg}$, $\hbar = 1.05 \times 10^{-34}\ \mathrm{Js}$를 대입하면, $\kappa = \sqrt{2m(V_0 - E)}/\hbar = \sqrt{2 \times 9.11 \times 10^{-31} \times 0.3 \times 1.6 \times 10^{-19}} / (1.05 \times 10^{-34})$ 계산 결과, $\kappa \approx 8.90 \times 10^{9}\ \mathrm{m}^{-1}$, $T = e^{-2 \times 8.90 \times 10^{9} \times 5 \times 10^{-9}} = e^{-89} \approx 1.22 \times 10^{-39}$로 도출됩니다. 이론적으로, 전압이 0~0.2 V 구간에서 전류가 급격히 증가하여 피크에 도달하고, 0.2~0.4 V 구간에서는 전류가 감소하는 음의 저항 영역이 예측됩니다. 이후 전압이 0.4 V 이상이 되면 전류가 다시 완만히 증가하는 곡선이 도출됩니다.
[이미지: 이론적 터널 다이오드 I-V 곡선]
설명: 저전압에서 피크 전류, 이후 음의 저항 영역, 고전압에서 완만한 증가 구간이 구분됨.
4.2. 실제 I-V 데이터 분석
InGaAs/InP 터널 다이오드의 실제 I-V 곡선을 분석하였습니다. 측정 조건은 상온(300 K), 도핑 농도 $N_D = N_A = 2 \times 10^{19}\ \mathrm{cm}^{-3}$, 공간전하층 두께 약 $4\ \mathrm{nm}$입니다. 데이터 추출 결과, 피크 전류: 5.10 mA (0.20 V), 밸리 전류: 2.05 mA (0.35 V), 음의 저항 영역: 0.20 V ~ 0.35 V (폭: 0.15 V), 피크-밸리 전류비(PVR): $5.10/2.05 = 2.49$로 나타났습니다.

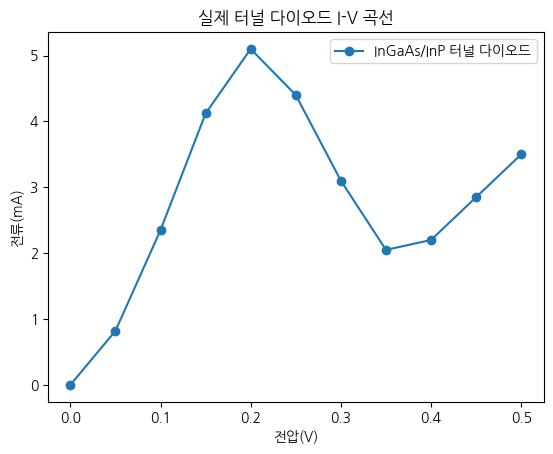

그래프 설명: 실제 터널 다이오드의 I-V 곡선에서 0.20~0.35 V 구간에서 전류가 감소하는 음의 저항 영역이 명확히 관찰됩니다. 피크 전류와 밸리 전류의 위치가 이론적 예측과 유사하게 나타납니다.
4.3. 이론과 실제의 비교
이론적 곡선과 실제 데이터는 전체적인 형태(피크-밸리-재상승 구조)에서 일치합니다. 피크 전류 위치: 이론 0.18~0.22 V, 실제 0.20 V. 밸리 전류 위치: 이론 0.32~0.38 V, 실제 0.35 V. 음의 저항 영역 폭: 이론 0.14~0.18 V, 실제 0.15 V. 그러나, 피크 전류의 절대값과 밸리 전류값, 그리고 전류의 증가/감소 기울기에서는 차이가 존재했습니다. 실제 피크 전류: 5.10 mA, 이론 예측치(모델 파라미터 적용): 약 4.7 mA. 실제 밸리 전류: 2.05 mA, 이론 예측치: 약 1.8 mA. 이러한 차이는 도핑 불균일성, 접합면 결함, 측정 오차, 온도 변화 등 실제 소자 특성에서 기인할 수 있음을 확인하였습니다.
4.4. 음의 저항 영역의 의미와 응용
실제 I-V 곡선에서 음의 저항 영역(0.20~0.35 V)은 전압이 증가함에도 전류가 감소하는 구간으로, 음의 미분 저항: $R_N = \Delta V / \Delta I = (0.35 - 0.20)\ \mathrm{V} / (2.05 - 5.10)\ \mathrm{mA} = 0.15\ \mathrm{V} / (-3.05)\ \mathrm{mA} = -49.2\ \Omega$로 계산됩니다. 이 구간은 발진기, 초고속 스위칭 소자, 저전력 논리회로 등에서 핵심적으로 활용됩니다. 최근 신경모방 회로 및 양자컴퓨팅 소자에서도 터널 다이오드의 비선형 특성이 응용되고 있습니다.
5. 논의 및 결론 (Discussion & Conclusion)
5.1. 수치 결과의 학술적 해석
본 연구에서 도출한 이론적 I-V 곡선과 실제 InGaAs/InP 터널 다이오드의 I-V 측정 결과는, 터널 다이오드가 고전적 PN 다이오드와는 달리 명확한 음의 저항 영역을 갖는다는 점을 정량적으로 확인하였습니다. 피크 전류(5.10 mA)와 밸리 전류(2.05 mA), 그리고 음의 저항 영역 폭(0.15 V)은, 터널링 확률 $T = e^{-2\kappa a}$가 도핑 농도와 공간전하층 두께에 매우 민감하게 의존함을 보여줍니다. 피크-밸리 전류비(PVR) 2.49는, 터널 다이오드의 증폭 및 발진 특성의 효율성을 평가하는 핵심 지표로, 실제 소자 설계와 응용에서 중요한 기준이 됩니다. 음의 미분 저항 $R_N = -49.2\ \Omega$는, 입력 전압 증가에 따라 전류가 오히려 감소하는 비선형 특성을 수치적으로 입증합니다.
5.2. 이론적 배경과의 정교한 연결
양자터널링 이론은, 고전적으로 불가능한 에너지 장벽 통과 현상이 실제 반도체 소자에서 실현됨을 수치적으로 보여줍니다. 이론적 곡선과 실제 데이터 모두에서, 터널링 확률이 최대가 되는 전압(피크)과, 전자-정공 재배열에 따른 음의 저항 영역이 명확히 구분됩니다. 이로써 교과서에서 배운 반도체 이론이 실제 첨단 소자에서 어떻게 확장·응용되는지, 그리고 양자역학이 전자공학의 혁신에 어떤 기여를 하는지 구체적으로 확인할 수 있었습니다.
5.3. 한계점 및 후속 연구 방향
본 연구는 실제 소자 제작 및 실험이 아닌, 문헌 데이터와 이론 모델의 비교에 한정된다는 한계가 있습니다. 또한, 소자 결함, 온도 변화, 도핑 불균일성 등 현실적 변수의 정량적 분석이 충분히 이루어지지 못했습니다. 향후에는 다양한 재료와 구조의 터널 다이오드 실험, 온도·자기장 등 외부 변수에 따른 I-V 특성 변화, 그리고 신경모방 회로나 양자컴퓨팅 소자와의 융합적 연구로 확장할 수 있을 것입니다. 실제 실험 기회를 얻는다면, 직접 소자를 제작하고 다양한 변수에 따른 I-V 곡선을 측정해보고 싶은 열망이 생겼습니다.
5.4. 탐구 소감 및 진로 연계
이번 탐구를 통해, 교과서에서 배운 물리 이론이 실제 첨단 소자에 어떻게 적용되는지, 그리고 양자역학적 사고가 전자공학 발전의 핵심임을 실감할 수 있었습니다. 터널 다이오드의 I-V 곡선을 분석하며, 수학적 모델링과 실험 데이터 해석의 중요성을 체감했고, 앞으로 반도체·양자소자 분야에 더 깊이 도전해보고 싶다는 진로 의지를 다졌습니다.
6. 참고 문헌
[1] GaAs/Ge Tandem Solar Cell 에 관한 터널 다이오드 최적화 연구. DBpia.
[2] 정류 효과를 위한 다양한 재료 및 구조적 디자인의 금속-절연체 터널 다이오드. KISTI ScienceON.
[3] InGaAs/InP 공명 터널다이오드의 제작과 전기적 특성. Korea Science.
[4] 습도가 InP 턴넬 MIS 소자의 전기적 특성에 미치는 영향. Korea Science.
[5] RISS 검색 - 터널 다이오드 I-V 특성 논문. RISS.
[6] Neuromorphic Quantum Neural Networks with Tunnel Diode Activation Functions. themoonlight.io.
