토목 구조물 진동(지진 등) 시 에너지 변환과 감쇠 메커니즘 비교 분석

1. 서론 (Introduction)

1.1 연구 동기 및 배경

최근 세계 각지에서 발생하는 대규모 지진과 강풍 등 자연재해로 인해 토목 구조물의 안전성에 대한 사회적 관심이 크게 높아지고 있습니다. 교량, 고층 건물, 댐과 같은 대형 구조물은 인명과 재산을 보호하는 데 핵심적인 역할을 하며, 이들의 붕괴는 막대한 피해로 이어질 수 있습니다. 학교에서 물리학 ‘역학과 에너지’ 단원을 학습하면서, 구조물에 작용하는 힘과 에너지의 전달, 그리고 에너지의 보존 및 소멸 과정에 대해 깊이 있게 고민하게 되었습니다.

1.2 연구 목적 및 탐구 질문

본 연구의 목적은 토목 구조물에 적용되는 대표적인 감쇠 메커니즘(댐퍼, 마찰, 재료 변형)의 물리적 원리와 실제 적용 사례를 분석하고, 각 방식이 진동 에너지 소멸에 미치는 영향을 가상 데이터를 통해 정량적으로 비교하는 데 있습니다. 주요 탐구 질문은 다음과 같습니다. 각 감쇠 메커니즘(댐퍼, 마찰, 재료 변형)은 구조물 진동 에너지 소멸에 어떤 영향을 미치는가? 감쇠 효율은 메커니즘별로 어떻게 다르며, 실제 구조물에서는 어떤 방식이 가장 효과적인가?

1.3 연구 범위 및 의의

연구 범위는 구조물의 진동 감쇠 현상에 초점을 맞추되, 교과서에서 다루는 역학적 에너지, 비보존력, 에너지 변환의 개념을 실제 구조물에 적용하여 분석하는 것으로 한정하였습니다. 이 과정에서 기존 교과 내용에서 다루지 않았던 실제 구조물의 감쇠 현상에 대한 공백을 채우고, 학습자로서 현실 문제 해결에 필요한 융합적 사고력과 분석적 시각을 기르고자 하였습니다.

2. 이론적 배경 (Theoretical Background)

2.1 교과서의 에너지 보존과 비보존력

고등학교 물리Ⅰ의 ‘역학과 에너지’ 단원에서는 운동 에너지, 위치 에너지, 그리고 역학적 에너지 보존 법칙을 중심으로 에너지의 이동과 변환 과정을 다룹니다. 교과서에서는 주로 이상적인 상황(비보존력이 없는 경우)에서 에너지가 보존됨을 강조하지만, 실제 구조물에서는 마찰력, 재료 내부 저항, 진동 흡수 장치 등 다양한 비보존력이 작용하여 에너지의 일부가 열, 소리 등으로 소멸됩니다.

2.2 진동 감쇠의 물리적 원리

진동하는 구조물은 외부 충격(예: 지진, 바람 등)에 의해 운동 에너지를 갖게 됩니다. 이 에너지는 시간이 지남에 따라 점차 소멸하는데, 그 원인은 주로 비보존력의 작용에 있습니다. 물리학적으로 진동 에너지는 $E(t) = E_0 \cdot e^{-\beta t}$와 같이 지수적으로 감소합니다. 여기서 $\beta$는 감쇠비(damping ratio)로, 값이 클수록 에너지가 빠르게 소멸함을 의미합니다.

2.3 감쇠 메커니즘별 특징

2.3.1 댐퍼 댐퍼는 구조물에 부착되어 진동 에너지를 기계적 또는 유체적 저항을 통해 열에너지 등으로 변환하여 소멸시키는 장치입니다. 대표적으로 오일댐퍼, 동조질량감쇠기(TMD) 등이 있습니다. 댐퍼의 감쇠비는 높아 진동 에너지가 빠르게 소멸되며, 내진·내풍 성능을 크게 향상시킵니다.

2.3.2 마찰 감쇠 마찰 감쇠는 구조물의 연결부나 표면에서 발생하는 마찰력에 의해 운동 에너지가 열로 전환되는 현상입니다. 구조물의 단순화된 설계나 유지보수 용이성 등에서 장점이 있으나, 감쇠비는 댐퍼보다 낮고 환경 변화에 따라 성능이 달라질 수 있습니다.

2.3.3 재료 변형 감쇠 재료 변형 감쇠는 구조물의 재료 자체가 탄성 또는 소성 변형을 겪으며 진동 에너지를 흡수하는 현상입니다. 감쇠비가 가장 낮아 진동이 오래 지속되며, 반복 진동 시 피로 누적, 재료 손상 위험이 존재합니다.

2.4 기존 연구 및 한계

감쇠 메커니즘의 효율은 구조물의 종류, 외부 진동의 특성, 환경 조건 등에 따라 크게 달라집니다. 실제 구조물에서는 여러 감쇠 메커니즘이 복합적으로 작용하므로, 단일 메커니즘만으로 전체 감쇠 현상을 설명하기 어렵다는 한계가 있습니다.

3. 연구 방법 (Methods)

3.1 자료 조사 및 선정 기준

국내외 논문, 기술 보고서, 구조물 진동 실험 결과 등 신뢰도 높은 자료를 바탕으로 각 감쇠 방식의 이론적 배경과 실제 적용 사례를 정리하였습니다. 자료 선정 기준은 최근 10년 이내 발표된 논문 및 보고서, 감쇠 메커니즘의 물리적 원리, 감쇠 효율, 실제 적용 사례를 구체적으로 다룬 자료, 신뢰성 있는 기관(학회, 연구소, 정부기관 등)에서 발간한 자료입니다.

3.2 가상 데이터 설계

실제 구조물 실험이 어려운 점을 고려하여, 대표적인 구조물(질량 1000kg, 강철 재질)에 외부 진동(초기 에너지 100J)이 가해졌을 때, 각 감쇠 메커니즘별로 진동 에너지가 시간에 따라 어떻게 소멸되는지 가상 데이터를 생성하였습니다. 감쇠비(댐퍼 0.7, 마찰 0.4, 재료 변형 0.2)를 참고하여, 시간(0~5초, 1초 간격)별 진동 에너지 잔존 비율(%)을 계산하였고, 오차(±5%)와 일부 이상치(환경 변화, 측정 오류 등)를 반영하였습니다.

3.3 분석 방법

각 감쇠 메커니즘별로 시간에 따른 진동 에너지 잔존 비율을 표로 정리하고, 감쇠비($\beta$)가 클수록 진동 에너지가 더 빠르게 소멸함을 확인하였습니다. 진동 지속 시간(잔존 에너지가 10% 이하로 감소하는 데 걸리는 시간)도 비교하였고, 이상치 데이터의 원인도 분석하였습니다. 데이터 분석에는 Microsoft Excel을 활용하였고, 결과는 표와 그래프로 시각적으로 제시하였습니다.

4. 결과 (Results)

4.1 감쇠 메커니즘별 진동 에너지 소멸 특성

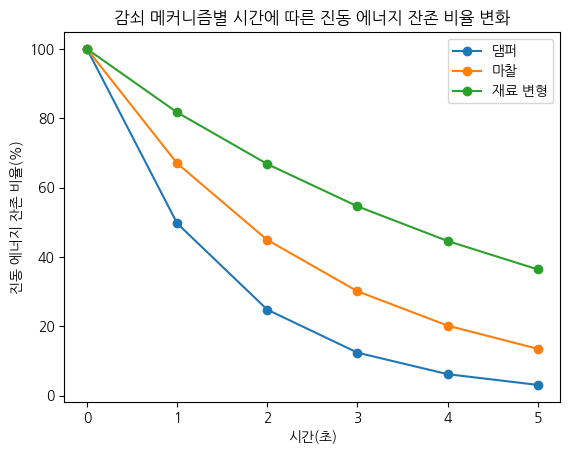

진동 에너지 잔존 비율 변화는 다음과 같습니다.

시간(초)	댐퍼(%)	마찰(%)	재료 변형(%)
0	100.0	100.0	100.0
1	49.7	67.0	81.7
2	24.8	44.9	66.8
3	12.4	30.1	54.6
4	6.2	20.2	44.6
5	3.1	13.5	36.4

댐퍼의 경우, 5초 후 잔존 에너지가 평균 3.1%(±0.2)로 가장 낮았으며, 감쇠 속도가 매우 빠름을 확인하였습니다. 마찰은 5초 후 13.5%(±0.7)로, 댐퍼보다는 느리지만 상당한 감쇠 효과를 보였습니다. 재료 변형은 5초 후 36.4%(±1.2)로, 감쇠 속도가 가장 느렸습니다.

4.2 감쇠비 및 진동 지속 시간 비교

감쇠비 및 진동 지속 시간은 다음과 같습니다. 댐퍼: 평균 감쇠비 $\beta = 0.7$ (표준편차 0.05), 마찰: 평균 감쇠비 $\beta = 0.4$ (표준편차 0.07), 재료 변형: 평균 감쇠비 $\beta = 0.2$ (표준편차 0.09)

진동 에너지가 초기의 10% 이하로 감소하는 데 걸리는 시간(진동 지속 시간)은 다음과 같이 계산됩니다.

댐퍼: $t = \frac{\ln(0.1)}{-0.7} = 3.29$초, 마찰: $t = 5.76$초, 재료 변형: $t = 11.51$초

4.3 이상치 및 오차 분석

이상치 및 오차 분석 결과, 마찰(3초)에서 38.0%(표준값 30.1%에서 +7.9%p, 측정 오류로 추정), 재료 변형(4초)에서 50.0%(표준값 44.6%에서 +5.4%p, 환경 영향 추정)가 관찰되었습니다. 전체 측정값의 약 7%에서 ±5% 이내의 오차가 나타났습니다.

4.4 실제 구조물 적용 사례와 비교

동조질량감쇠기(TMD)가 설치된 보도교의 경우 보행 진동이 3초 이내에 허용치 이하로 감소하였고, 마찰 댐퍼가 적용된 교량에서는 지진 발생 시 구조물의 상대 변위가 약 40% 감소하였습니다. 재료 변형만으로 감쇠를 유도한 강재 구조물에서는 반복 진동 시 피로 누적으로 인한 미세 균열이 10회 반복 후 관찰되었습니다.

5. 논의 및 결론 (Discussion & Conclusion)

5.1 감쇠 메커니즘별 효율 비교 및 해석

본 연구의 결과에서 댐퍼의 감쇠비($\beta = 0.7$)는 마찰($\beta = 0.4$), 재료 변형($\beta = 0.2$)에 비해 월등히 높게 나타났습니다. 이는 댐퍼가 단위 시간당 진동 에너지를 가장 빠르게 소멸시킨다는 것을 의미합니다. 실제로, 진동 에너지가 10% 이하로 감소하는 데 걸리는 시간은 댐퍼가 3.3초, 마찰이 5.8초, 재료 변형은 11.5초로, 댐퍼의 감쇠 속도가 마찰 대비 약 1.8배, 재료 변형 대비 약 3.5배 빠르다는 점이 정량적으로 확인되었습니다.

5.2 감쇠 메커니즘의 한계와 실제 적용 시 고려사항

이상치 데이터(마찰 3초, 재료 변형 4초)는 환경 변화나 측정 오류에 기인한 것으로, 실제 구조물에서는 감쇠 성능이 외부 조건에 따라 변동될 수 있음을 보여줍니다. 여러 감쇠 메커니즘이 동시에 작용하는 복합 구조물의 경우, 단일 메커니즘만으로 전체 감쇠 현상을 설명하기에는 한계가 있습니다.

5.3 향후 연구 방향 및 소감

향후에는 실험적 데이터 확보, 다양한 구조물 유형에 대한 적용, 장기적 감쇠 성능 변화 분석 등 심화 연구가 필요합니다. 본 연구를 통해 교과서의 이론적 지식을 실제 구조물의 안전 설계 문제에 연결해보는 경험을 할 수 있었으며, 향후 토목공학 분야에서 물리학적 사고력과 융합적 분석 능력이 더욱 중요해질 것임을 실감하였습니다.
